便携运动款塑料饮水瓶结构设计

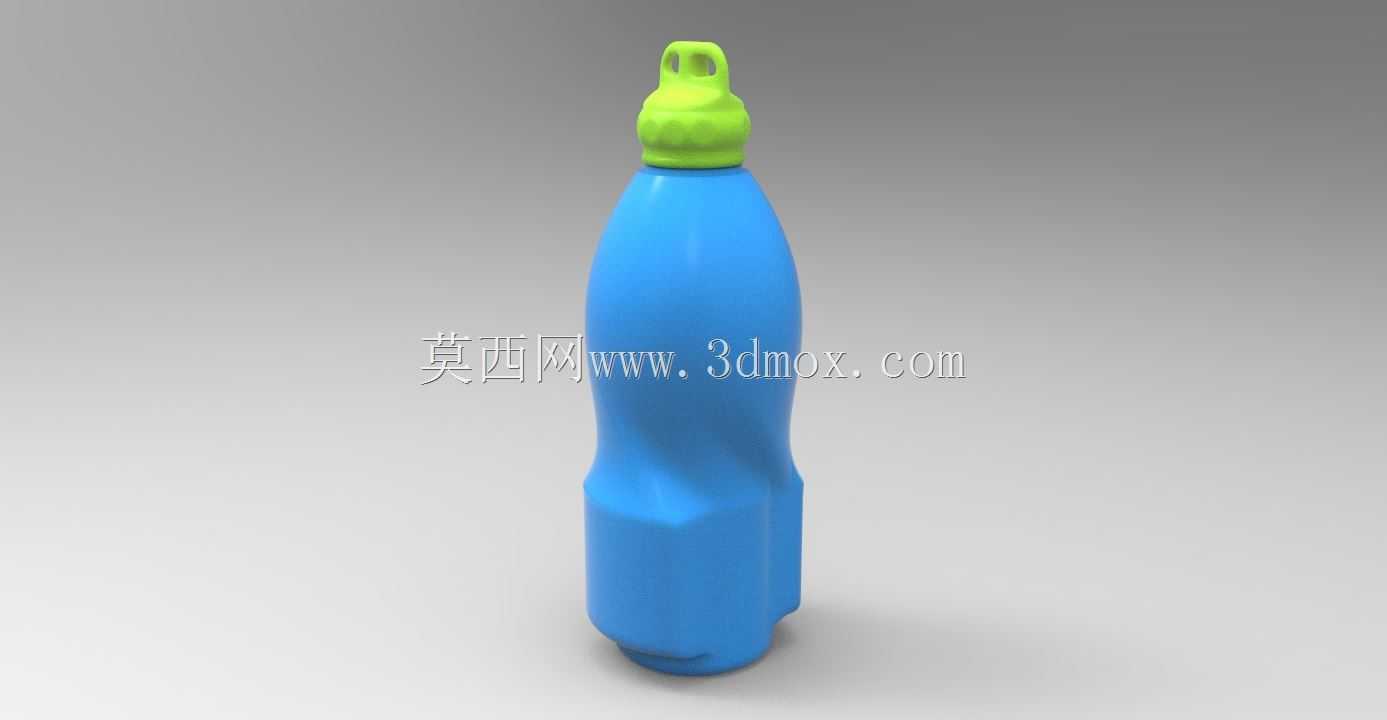

这款塑料饮水瓶的结构设计，首先围绕户外便携、日常随身饮水的核心使用场景展开，瓶身整体采用收腰流线型曲面造型，并非单纯为了外观美观，核心是适配人手握持的人体工学弧度，当使用者单手握持瓶身时，掌心与瓶身的贴合面积能提升30%以上，减少长时间持握时的滑脱风险，同时曲面过渡处做了R3以上的圆角处理，避免注塑成型时出现应力集中导致的瓶身开裂问题。瓶身下部做了内凹的加强筋结构，区别于普通直筒瓶身的设计，这部分结构一方面能提升瓶身的抗挤压能力，当瓶身受到侧向冲击力时，内凹结构可以分散应力，避免瓶身出现不可逆的凹陷变形，另一方面在灌装、运输堆叠过程中，该结构也能起到一定的防滑定位作用，减少整箱堆叠时的瓶体错位滑落概率。瓶盖部分采用亮绿色的PP材质设计，顶部集成了挂扣结构，挂扣的内孔尺寸适配常见的登山扣、背包挂带直径，使用者无需将瓶子放入包内，直接通过挂扣就可以将瓶子固定在背包外侧、腰带挂点上，解放双手同时避免瓶身打湿包内物品，挂扣与瓶盖本体采用一体化注塑成型，衔接处做了加厚的过渡圆角，挂扣的承重阈值经过结构校核，能够承受满瓶水状态下的反复晃动拉扯，不会出现断裂脱落的问题。瓶口与瓶盖的配合采用标准的螺纹密封结构，螺纹牙型采用梯形牙设计，相比普通三角牙螺纹，梯形牙的啮合接触面积更大，密封性能更稳定，反复开合的使用寿命更长，同时瓶盖内部设计有硅胶密封圈的安装槽，密封圈安装后与瓶口端面形成过盈配合，即使瓶身倒置、剧烈晃动也不会出现漏水问题。从设计思路上看，这款瓶子的壁厚采用渐变式设计，瓶身主体壁厚控制在1.2mm左右，瓶口螺纹处、瓶底承重处的壁厚加厚到1.8mm，既能够保证整体结构强度，又能尽可能减少原材料的使用，降低单件产品的材料成本，同时适配吹塑成型的工艺要求，避免壁厚不均导致的成型缺陷。瓶身的整体高度控制在220mm左右，最大瓶身直径为70mm，这个尺寸刚好适配常见的汽车杯架、自行车水壶架的安装尺寸，使用者在驾车、骑行过程中也可以方便地放置取用，不需要额外适配转接支架。瓶底采用花瓣式的支撑脚结构，相比普通平底设计，花瓣式支撑脚能够更好地适应不平整的放置平面，即使在略有倾斜的桌面、户外不平整的岩石表面，瓶子也能稳定放置不会倾倒，同时支撑脚的凸起结构也能提升瓶底的抗磨损能力，日常放置时瓶底主体不会直接与接触面摩擦，减少长期使用后的瓶底磨花、磨损漏液问题。在实际使用场景中，这款瓶子既可以作为日常通勤的随身饮水器具，也可以满足短途户外徒步、运动健身时的饮水需求，瓶身的材质选用食品级PET材料，符合食品接触材料的安全标准，能够耐受-20℃到60℃的温度范围，既可以盛装常温饮用水，也可以短时间盛装低温饮品，适配多数日常使用的温度需求。结构设计过程中，所有的曲面过渡都做了脱模斜度的校核，瓶身外表面的脱模斜度控制在1°以上，瓶盖部分的脱模斜度控制在1.5°以上，确保吹塑、注塑成型过程中可以顺利脱模，不会出现粘膜、拉花的问题，同时所有的棱边都做了圆角钝化处理，不存在尖锐的边角，避免使用过程中划伤使用者。
