14号两用开口梅花扳手结构设计

在设备运维、机械装配、五金维修等一线作业场景里，两用扳手是手动拆装紧固件的核心工具之一，这款14规格的两用扳手整合了开口扳手与梅花扳手的作业优势，能覆盖同一规格外六角螺栓、螺母的不同拆装工况，减少作业人员随身携带的工具数量，提升现场作业效率。从实际使用场景来看，开口端适配紧固件周边操作空间充裕、需要快速套入螺栓的工况，比如设备外护板的螺栓拆装、机架外露紧固件的预紧作业，开口端的U型结构可以直接从螺栓侧面卡入，不需要从螺栓端部轴向套入，在长螺杆中段的螺母调整作业中优势明显；梅花端则适配需要大扭矩紧固、紧固件存在锈蚀或卡滞的工况，梅花端的十二角内孔结构能完整包裹螺栓六角头部，受力均匀分布在六个接触面的十二个受力点上，不会出现开口扳手常见的打滑、螺栓棱角磨圆问题，在设备大修、重型构件装配的终拧环节，梅花端的作业可靠性远高于普通开口扳手。

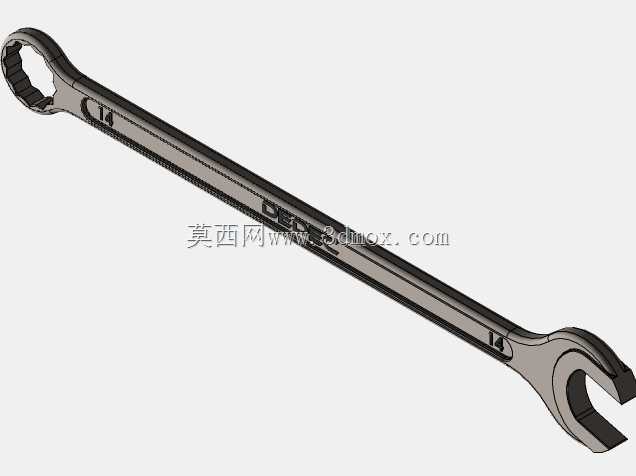

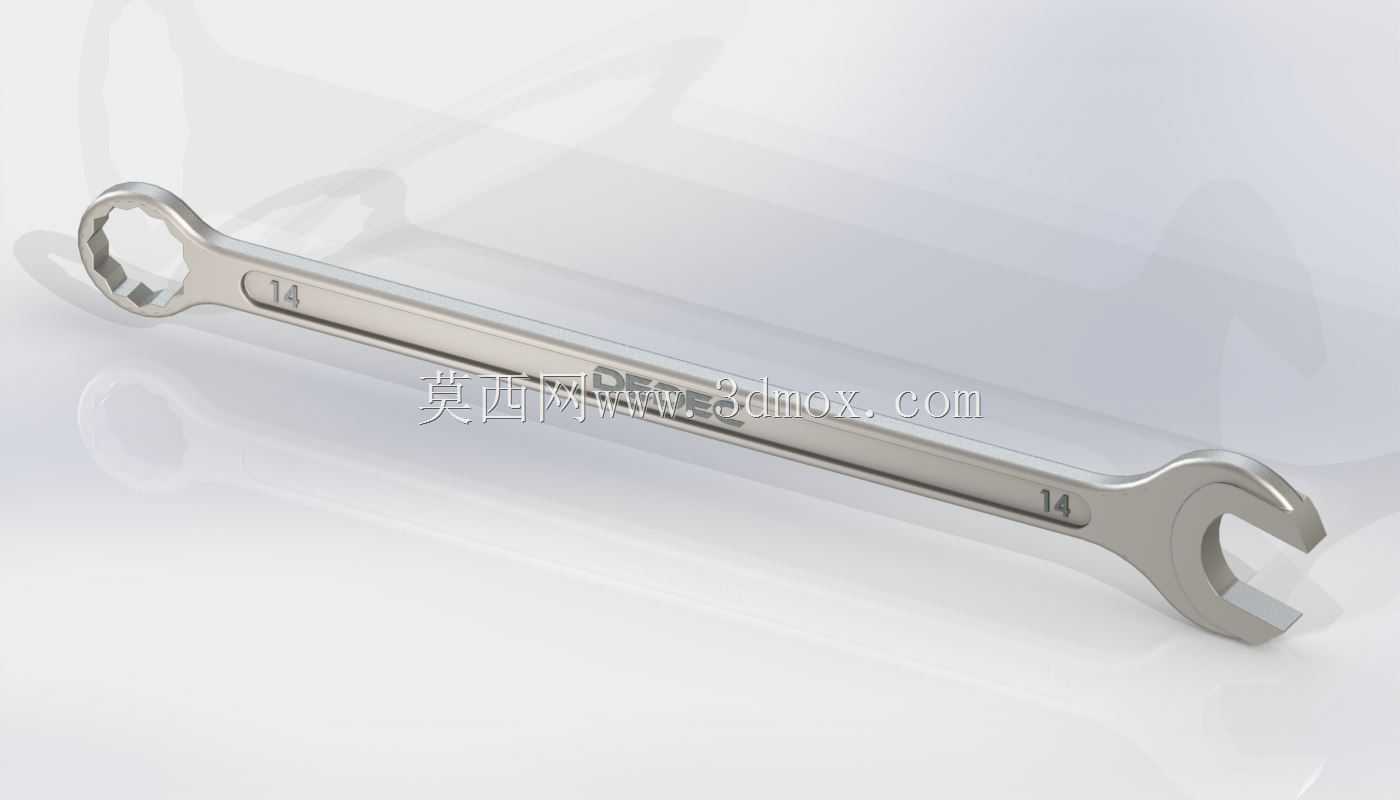

这款扳手的整体结构采用长直杆一体化设计，杆身截面做了变厚度处理，靠近两端工作头的位置厚度逐步增加，过渡位置做了大圆弧应力释放设计，避免扭矩传递过程中在杆身与工作头的连接位置出现应力集中断裂问题。杆身中间握持段做了平面压印标识，清晰标注规格参数，方便作业人员在工具堆里快速识别取用，同时杆身表面做了哑光镀铬处理，既提升了防锈抗腐蚀能力，适配车间潮湿、多油污的作业环境，也避免了亮面镀铬的反光问题，不会在强光作业环境下干扰操作人员视线。开口端的开口尺寸严格适配14mm外六角紧固件的对边尺寸，开口的两个受力面做了微小的内倾角度处理，当施加扭矩时，开口会对螺栓头部产生向内的夹持力，进一步降低打滑脱开的风险，开口端部做了倒角导向处理，即使在视线受阻的盲操作场景下，也能快速对准卡入螺栓头部。梅花端的内孔采用十二角花型设计，相比六角内孔，每次转动只需要30度的回转空间就能重新卡入螺栓，在设备内部狭窄操作空间里，不需要大角度转动扳手就能完成紧固件的拆装，适配设备内部管线密集、操作空间受限的检修场景，梅花端的内孔每个棱角都做了微小的圆角过渡，避免应力集中刮伤螺栓头部的棱角，延长紧固件的复用寿命。

从设计思路上，这款扳手的杆身长度经过扭矩匹配计算，既保证手动施加扭矩时能达到14mm规格螺栓的标准紧固扭矩要求，又不会因为杆身过长导致施加扭矩过大造成螺栓断裂或螺纹滑牙，杆身的宽度与厚度比例经过优化，在保证整体结构强度的前提下尽可能降低自重，减少作业人员长时间携带、操作的疲劳感。两端工作头与杆身的连接位置没有突出的凸缘结构，整体杆身平直，能伸入部分深度较浅的沉孔内对沉孔内的紧固件进行操作，拓展了工具的适用场景。扳手整体没有多余的装饰结构，所有型面设计都服务于实际作业需求，表面没有尖锐棱角，所有边缘都做了倒钝处理，避免操作过程中划伤作业人员手部。在实际选型适配中，这款扳手适配所有对边尺寸为14mm的外六角螺栓、螺母，覆盖普通4.8级、8.8级常用强度等级的紧固件拆装需求，不需要额外搭配转接工具，能直接用于普通机械设备装配、家电维修、自行车维保、管路安装等多个领域的手动作业场景，其一体化的结构设计没有活动部件，不存在长期使用后的部件松旷、间隙变大问题，使用寿命远高于同规格的活动扳手，是一线作业人员工具配置里的基础常备品类。建模过程中对扳手的所有受力过渡位置都做了连续曲面处理，还原了真实五金工具的锻造流线特征，工作头的内孔尺寸、杆身的截面参数都参考了行业通用的手动扳手设计规范，能直接用于工具类产品的结构展示、虚拟装配场景的工具配套、作业培训课件的演示素材使用。
