钕磁铁内嵌六角头磁性螺钉结构

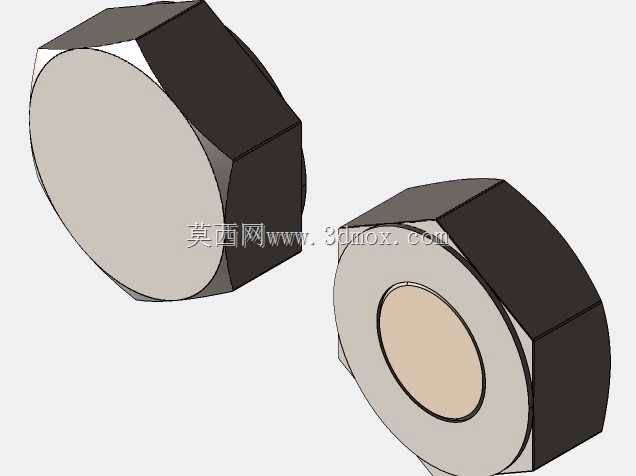

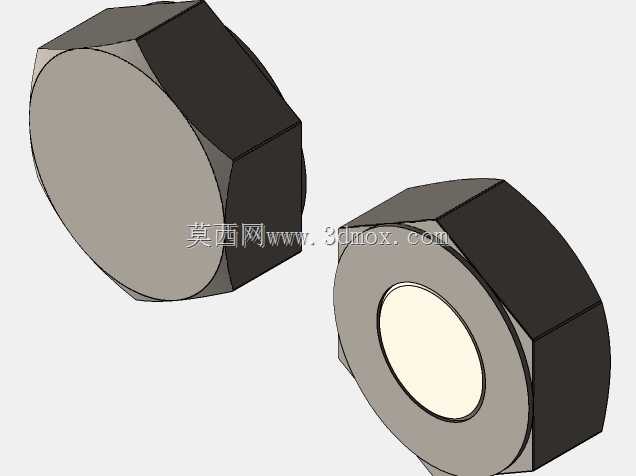

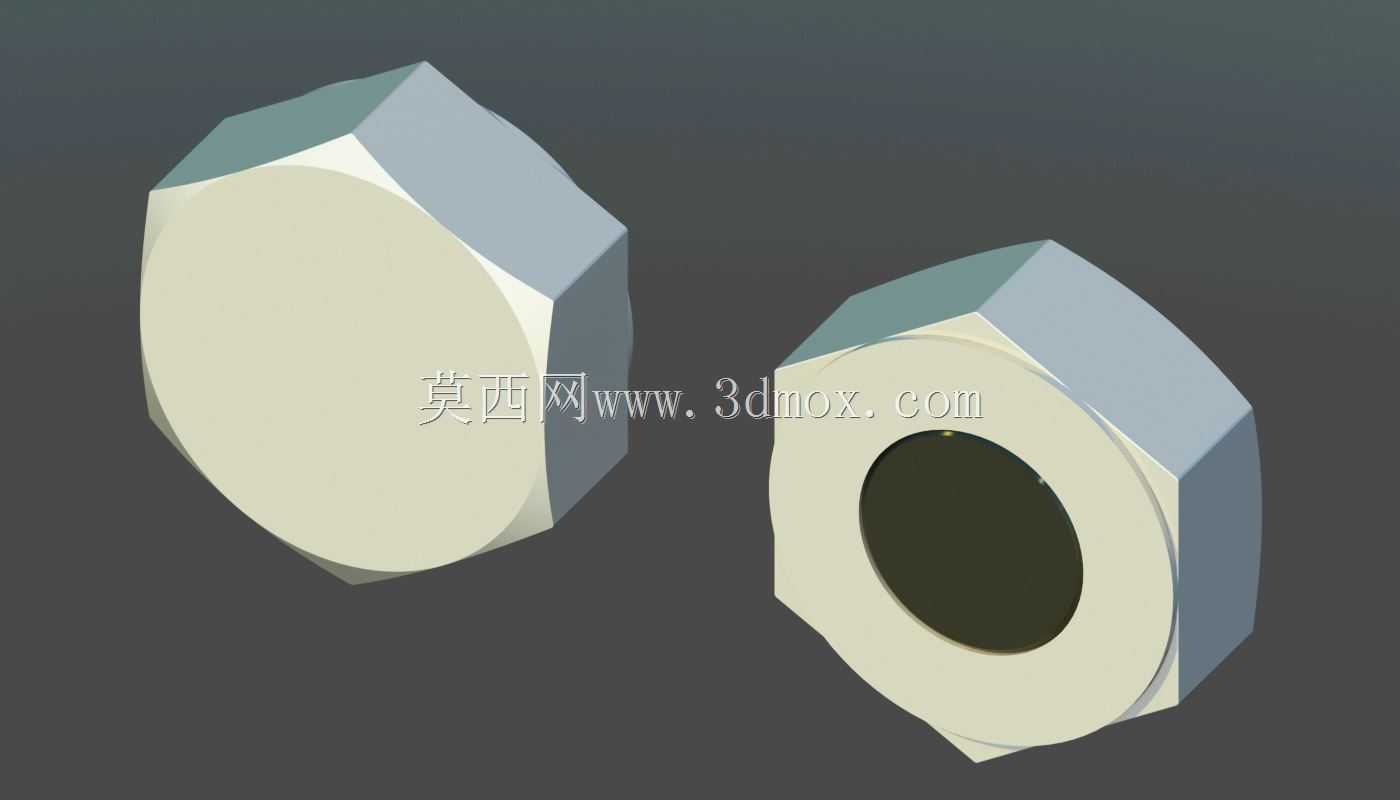

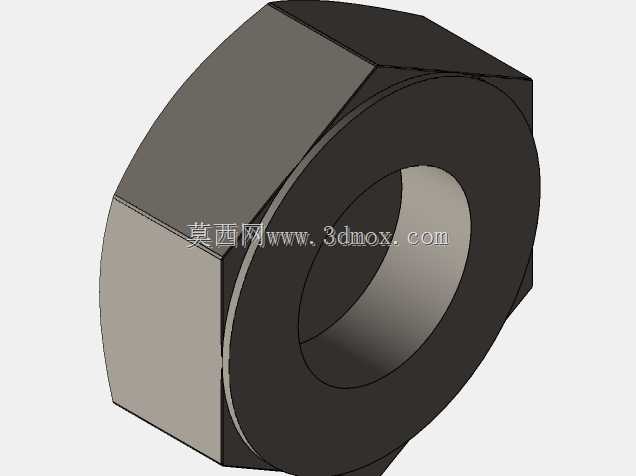

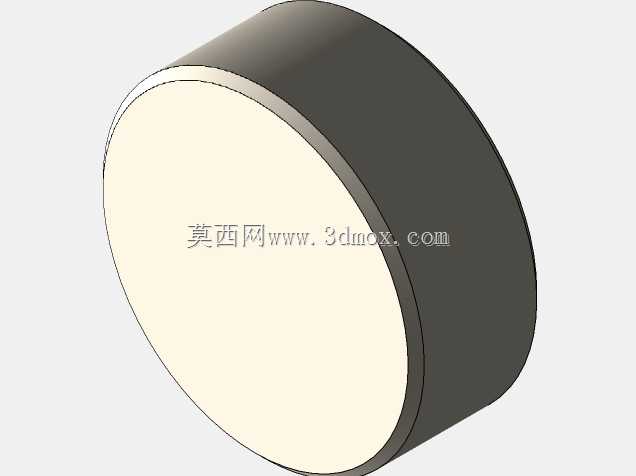

在日常的设备装配、工装夹具调试以及小型机电产品组装场景里，经常会遇到需要频繁拆装、又不想反复攻丝或者担心螺纹滑牙的工况，比如治具上的小型定位块固定、电控柜内走线卡扣的临时固定、实验台架上的传感器快装，这类场景如果用普通螺钉，多次拆装后内螺纹很容易磨损，尤其是铝型材、塑料件这类基材强度不高的安装位，反复拧动几次螺纹就会失效，这时候带磁吸功能的六角头螺钉就能很好地适配这类需求。这款磁性六角螺钉的设计核心是在常规六角头螺钉的头部端面内嵌了圆柱形钕铁硼磁块，磁块与螺钉头部的沉孔采用过盈压装配合，压装后磁块端面与螺钉头部端面齐平，不会出现凸起刮蹭安装面的问题，也不会因为日常的磕碰导致磁块脱落。从结构设计逻辑来看，首先是保留了标准外六角头的扳拧接触面，不管是用开口扳手、套筒还是活动扳手都能顺利施加拧紧力矩，和普通六角螺钉的扳拧兼容性完全一致，不需要更换配套的安装工具，车间现有工具就能直接完成装配，这一点在实际产线应用里非常重要，不会因为特殊紧固件增加工具采购成本。磁块的嵌入深度经过测算，既保证了足够的磁吸力，又不会削弱螺钉头部的结构强度，六角头的壁厚保留了足够的抗扭截面，拧紧时不会出现头部开裂的问题。在安装边界上，这款螺钉的外六角对边尺寸和同规格普通外六角螺钉保持一致，对应的安装沉孔、扳手空间完全可以沿用普通六角螺钉的设计规范，不需要额外调整安装位的空间预留，磁吸面的吸力可以覆盖螺钉本身自重加上小型附件的固定需求，比如固定重量在500g以内的小型线卡、标识牌、薄金属定位片时，不需要完全拧入螺纹，靠端面磁吸力就能实现预固定，调整位置方便，确定位置后再拧紧螺纹实现刚性固定，比普通螺钉多了预定位的功能，在单人装配作业时能大幅提升效率，尤其是在伸手操作空间有限的位置，不用一手扶着零件一手拧螺钉，靠磁力先吸住零件再拧动，操作便利性提升非常明显。在实际使用场景里，这类磁性螺钉还经常用在设备的检修盖板快装上，对于需要经常打开检查的观察口盖板，用普通螺钉每次拆装都要完全拧下螺钉，很容易丢失螺钉，用这款磁性螺钉的话，拧松到螺纹脱离后，螺钉会靠头部的磁力吸附在盖板的金属安装座上，不会掉落丢失，检修完成后直接对准螺纹孔拧紧即可，省去了反复找螺钉、对准螺纹孔的麻烦。设计时还考虑了磁块的防腐蚀问题，磁块表面做了镀镍处理，和螺钉本体的镀锌层适配，在常规的车间湿度环境下不会出现锈迹流挂污染安装面的问题，磁块的耐温上限可以达到80摄氏度，覆盖绝大多数普通工业装配场景的温度需求，不会因为设备运行的常规温升导致磁块退磁失效。螺纹部分的精度和普通六角头螺钉一致，适配同规格的标准内螺纹，不需要定制配套的螺纹孔，和现有标准件的互换性很强，当磁吸功能不需要的时候，也可以直接替换成同规格普通螺钉，不会出现安装位不兼容的问题。在三维建模过程中，需要重点注意磁块沉孔的同轴度，沉孔中心要和螺钉轴线重合，否则压装磁块后会出现磁吸力分布不均的问题，同时沉孔的深度公差要控制在0.05mm以内，保证磁块压装后既不会突出端面，也不会凹陷过深导致磁吸力衰减，六角头的倒角尺寸和标准件保持一致，避免扳拧时出现扳手滑脱的问题。
