外科手术用胆石清除操作勺结构设计

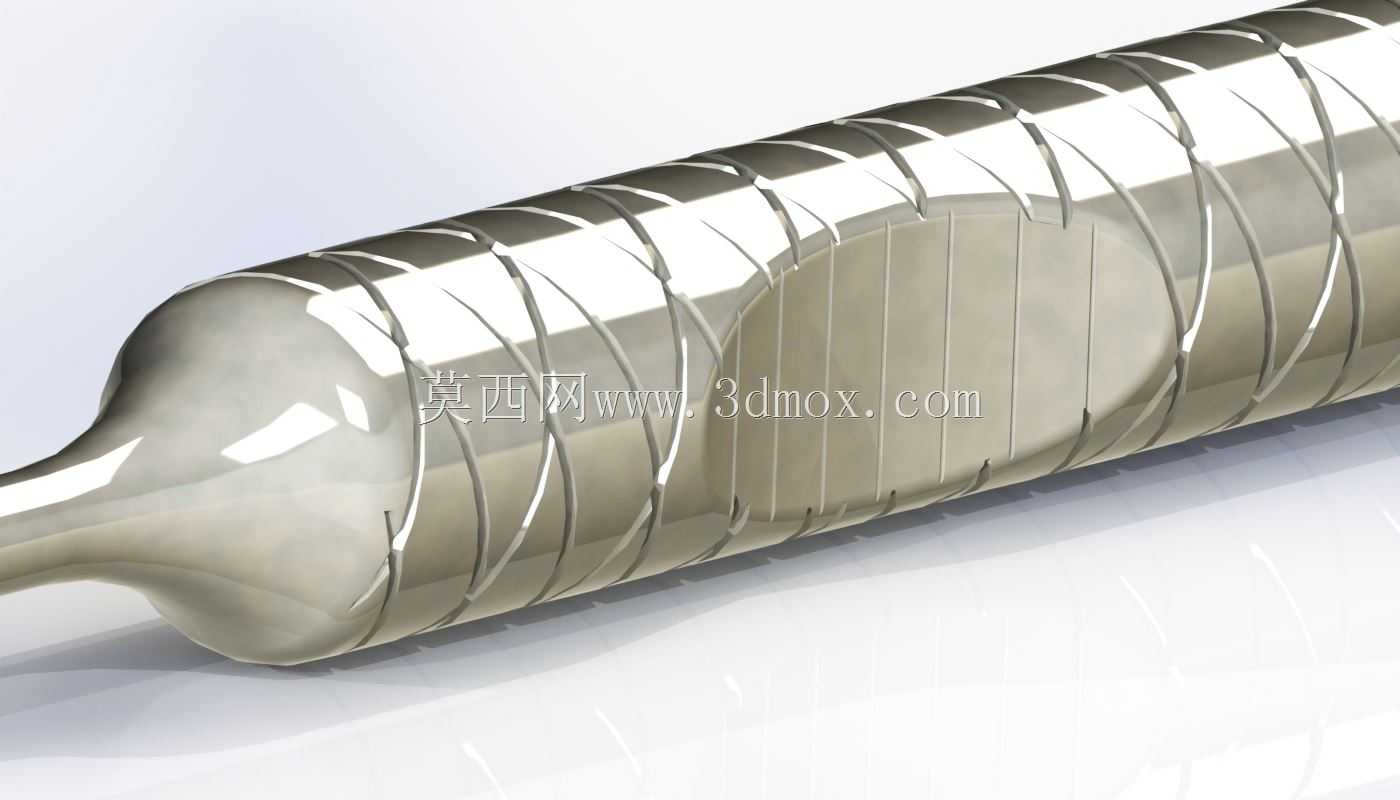

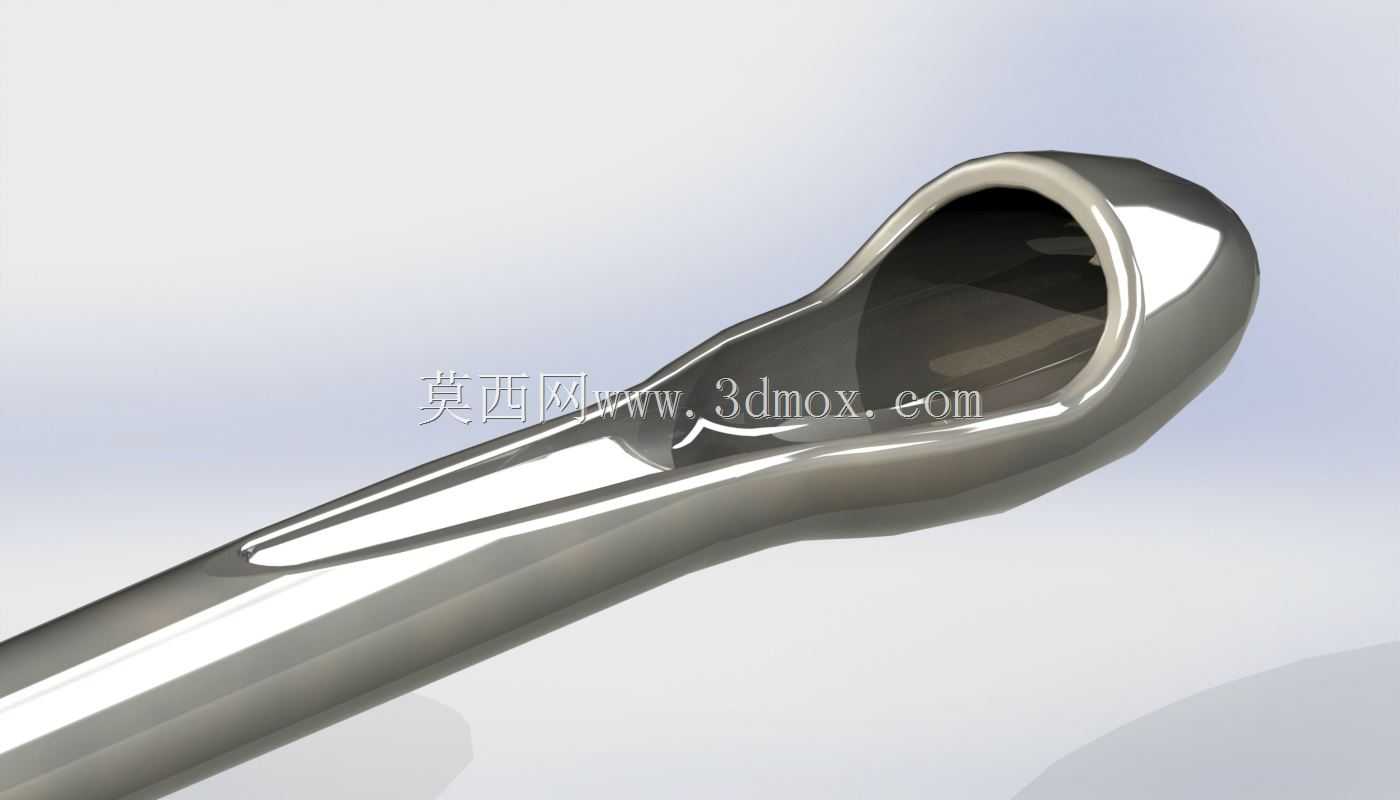

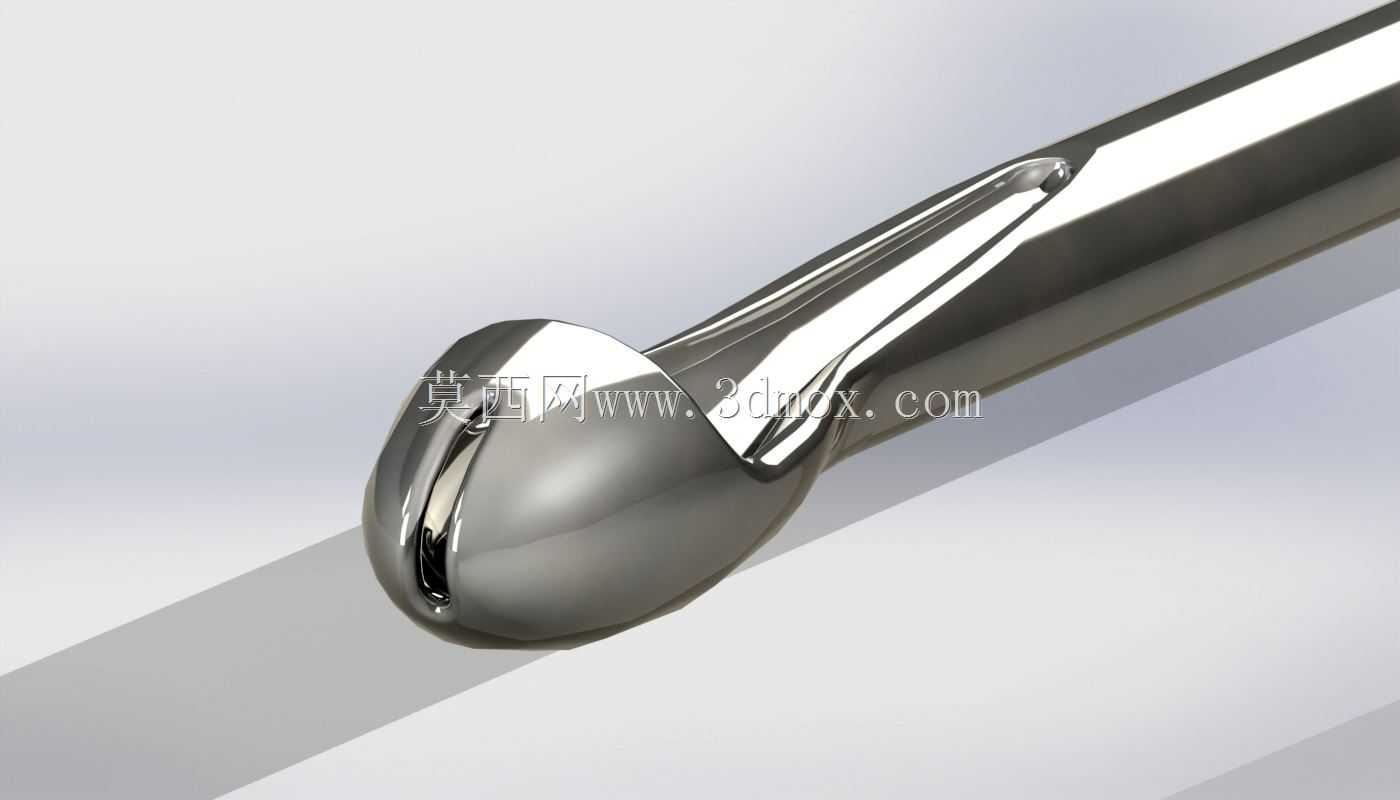

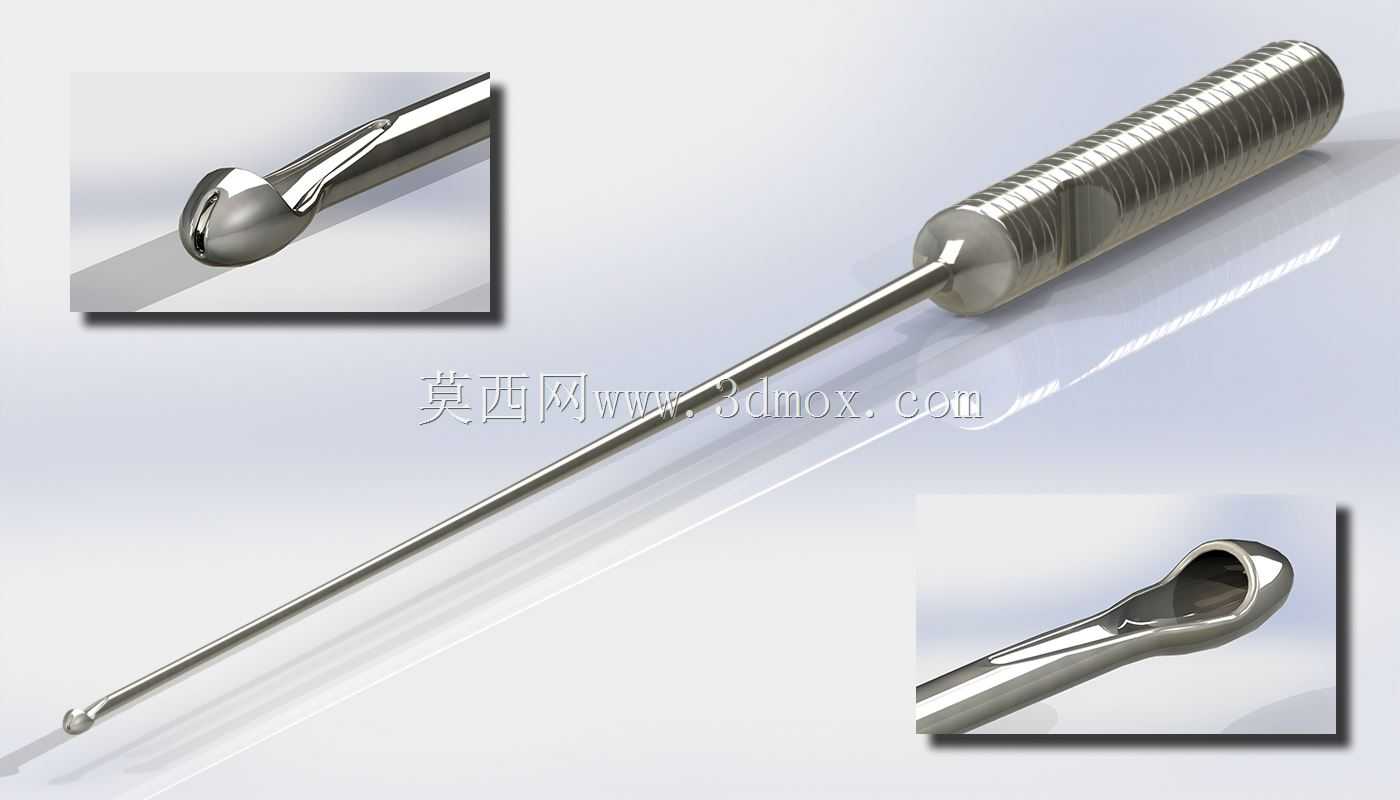

在胆道外科临床操作场景中，胆石勺是直接接触病灶完成结石取出操作的核心手持器械，这类器械的设计精度直接关系到手术操作的顺畅度与患者术中损伤风险，建模过程中需要完全贴合外科临床操作的实际受力与操作逻辑，不能照搬通用五金勺类的结构参数。从实际使用场景来看，该器械主要应用于开腹胆道探查、微创胆道切开取石的操作环节，操作时术者握持器械手柄端，将细长杆身伸入胆道切口内，通过端部的勺状结构兜取嵌顿在胆管内的胆固醇类、胆色素类结石，避免结石残留引发术后胆道梗阻、感染等并发症。设计时首先要考虑操作端的结构适配性：勺头的内凹弧度经过反复校准，边缘做了圆弧钝化处理，既保证能够兜住直径3-10mm范围内的常规胆道结石，又不会因为边缘锐利刮伤脆弱的胆道内壁，勺头的开口角度设置为15度倾斜，适配杆身伸入胆道后的操作视角，术者无需过度旋转手腕即可对准结石位置，降低长时间操作的手部疲劳感。杆身部分采用等直径细长圆杆结构，长度根据临床操作的常规入路深度设置，保证手柄留在术者握持区域时，勺头能够抵达胆总管中下段的常见结石嵌顿位置，杆身表面做高光洁度处理，减少伸入过程中与胆道切口组织的摩擦阻力，同时避免组织液粘附在杆身表面影响操作手感。手柄部分采用滚花防滑结构，周向分布的等距环形凹槽完全贴合人手握持时的指腹弧度，操作时即使手套表面沾有生理盐水、胆汁等液体，也不会出现打滑脱手的情况，手柄的直径设置符合成年人手部握持的舒适尺寸，既不会过细导致握持受力集中压伤指腹，也不会过粗影响精细操作的动作精度。建模过程中需要严格控制各段的同轴度，杆身与勺头、手柄的连接位置做平滑过渡处理，不存在台阶、锐角等容易剐蹭组织的结构，同时要保证整体结构的刚性，在取石过程中兜住结石向外牵拉时，杆身不会出现过度弯曲形变，避免勺头偏移导致结石脱落回胆道深处。从安装边界来看，这类手持外科器械不需要额外配套连接结构，整体为一体化成型结构，所有外表面的粗糙度都要满足外科植入级器械的表面要求，不存在清洁死角，术后消毒时能够彻底清除缝隙内残留的组织液与污染物，避免交叉感染风险。设计时还需要考虑操作的力反馈传递，杆身的材质刚性设置要保证勺头接触结石、碰到胆道壁时的触感能够清晰传递到手柄端，让术者能够精准感知操作力度，不会因为杆身过软丢失力反馈造成用力过度戳伤胆道。勺头的容量经过测算，单次兜取能够容纳单枚最大直径的常规胆道结石，同时勺头边缘设置了微小的导流缺口，兜取结石时胆道内的胆汁可以从缺口流出，不会因为勺头内形成负压导致结石滑脱，也减少胆汁外溢污染术野的概率。整体结构没有多余的活动部件，可靠性高，能够耐受反复高温高压消毒的使用环境，不会因为消毒过程出现结构松动、形变等问题，适配外科手术室常规的消毒流程与操作使用习惯。
