弯柄式医用取石手术钳结构设计

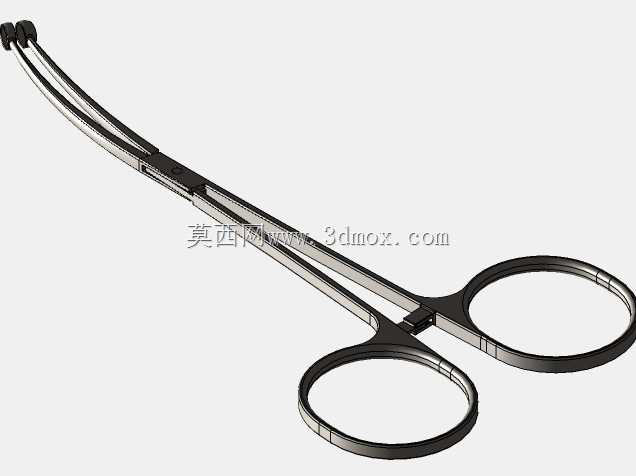

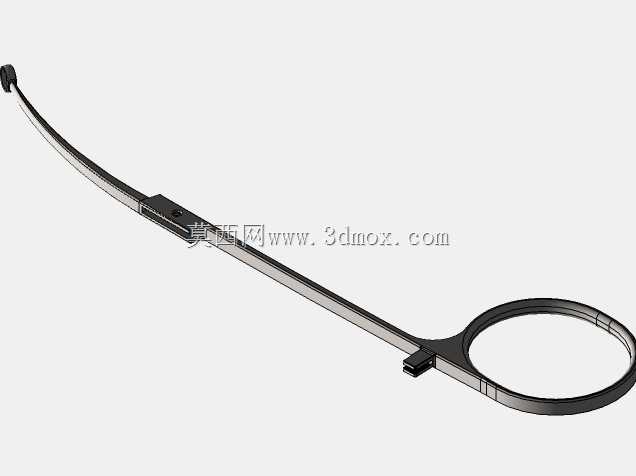

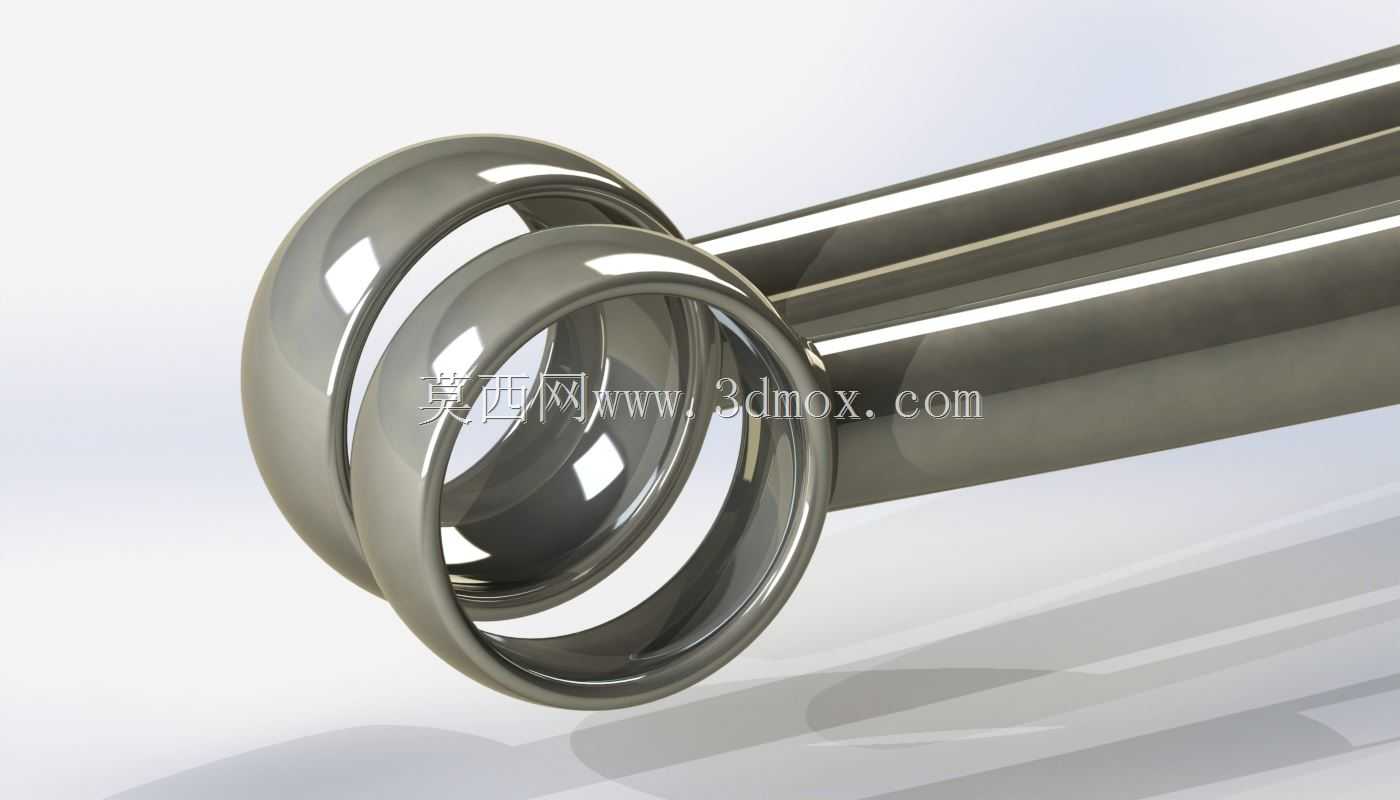

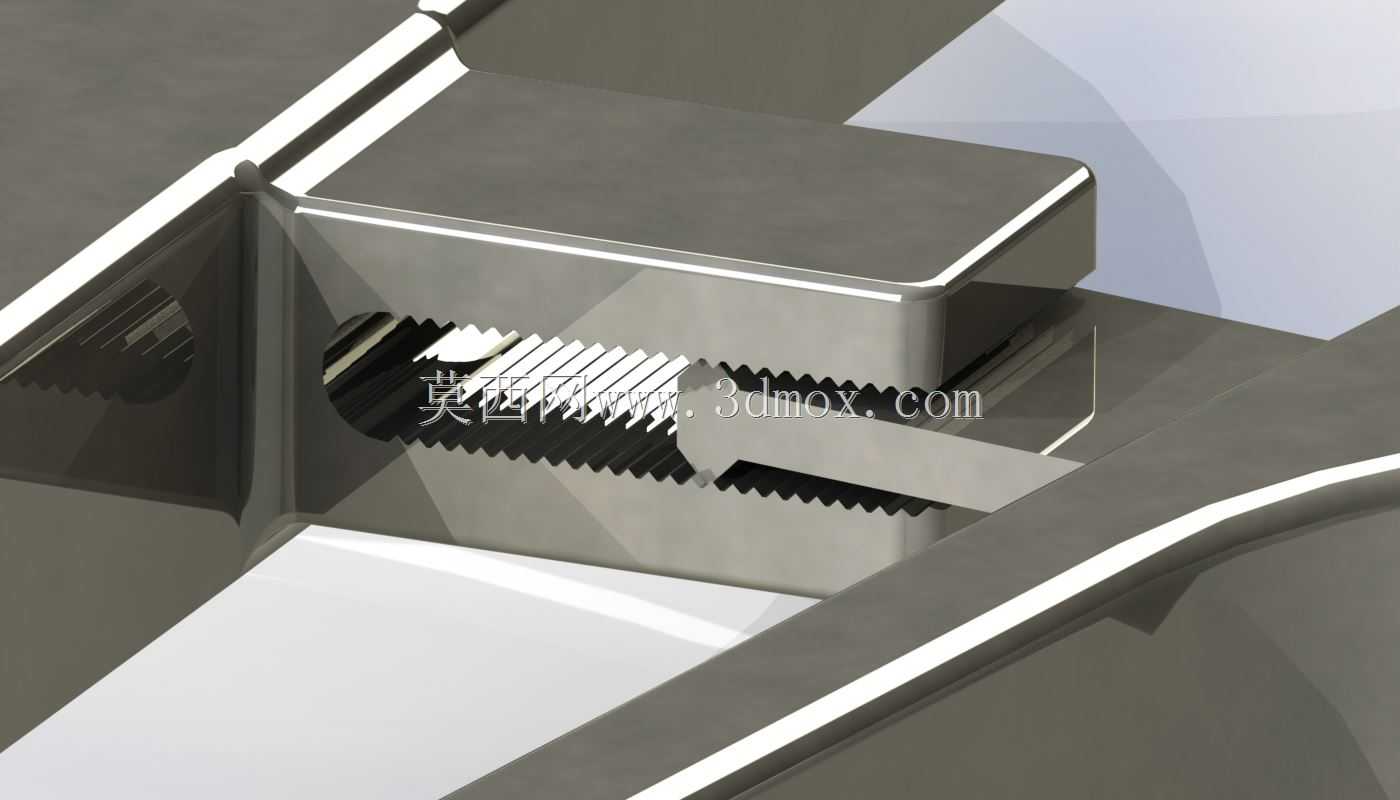

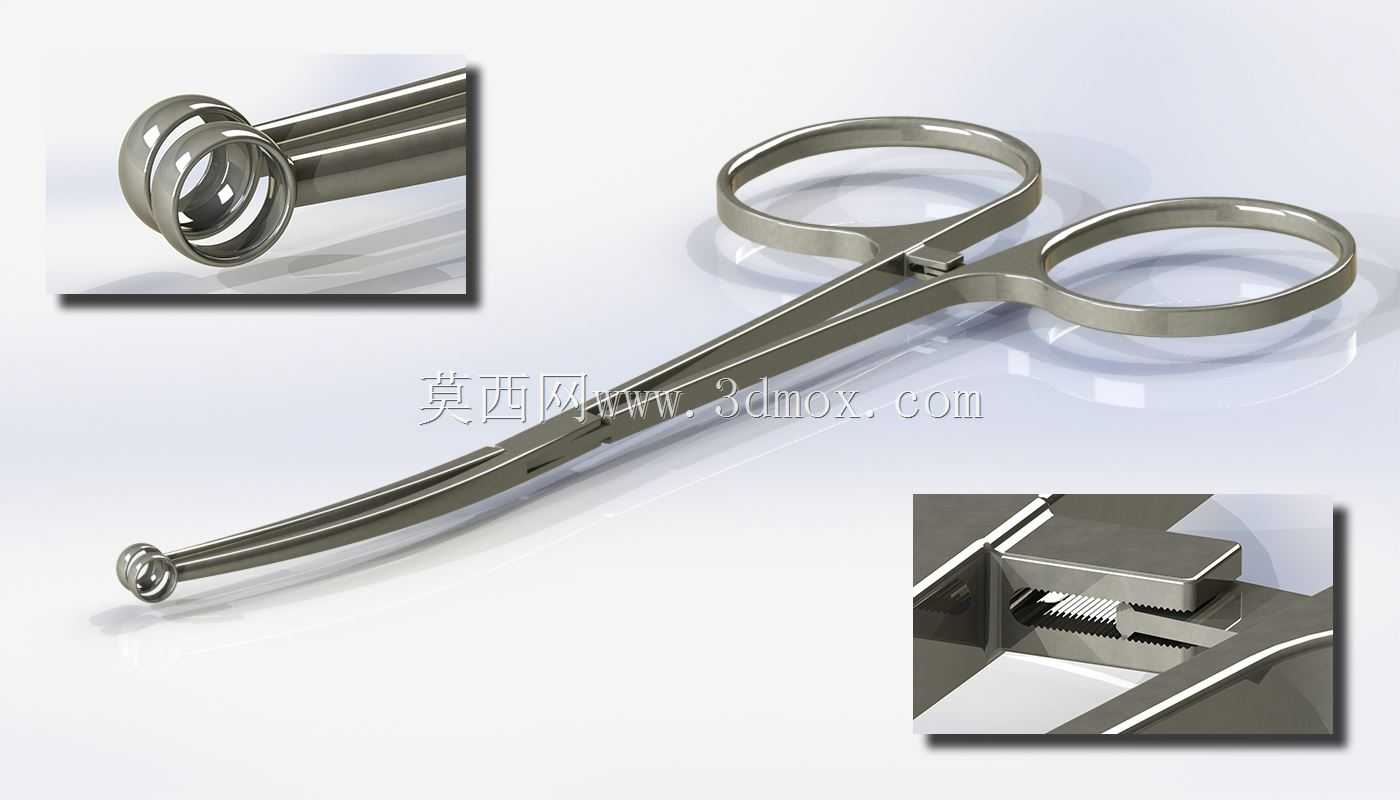

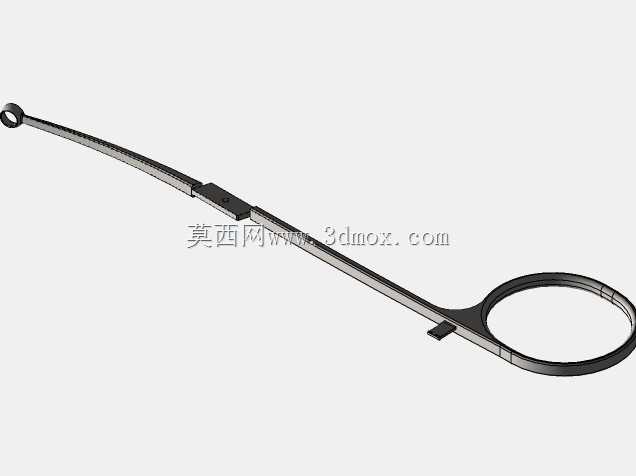

这款弯柄取石钳的结构设计，核心围绕胆道外科手术的实际操作场景展开，首先要考虑的是临床操作中术野的可达性——人体胆道解剖结构存在自然生理弯曲，直柄器械在进入胆总管下段位置时，容易被肝门部组织遮挡，无法顺畅抵达结石嵌顿位置，因此钳身采用了符合Gerber解剖弧度的弯曲构型，在建模阶段就反复匹配胆道走形的平均曲率，确保钳头伸入胆道后不会过度牵拉管壁造成副损伤。钳头端采用带环形限位圈的勺形咬合结构，咬合面做了细密的防滑齿纹，齿纹深度控制在0.15mm，既能够牢固夹持质地偏硬的胆固醇类结石，不会因为夹持力不足导致结石滑脱碎裂，又不会因为齿纹过锐划伤胆道内壁黏膜，环形限位圈的作用是在夹持结石时将结石限制在钳头工作范围内，避免夹持过程中结石移位滑入更深的胆管分支。钳体的铰接结构采用了叠片式销轴连接，两片钳身的铰接面做了0.02mm的配合公差，开合过程中没有径向旷量，保证术者操作时的力反馈精准，不会因为铰接间隙导致钳头晃动，影响夹持精度。指环部分按照人体工程学做了椭圆化处理，指环内径适配戴无菌手套后的手指尺寸，边缘做了圆弧倒钝处理，长时间手术操作不会卡压术者手指造成疲劳。从安装边界来看，整钳的最大开合角度为30度，钳身弯曲段的曲率半径经过反复校核，在常规胆道手术切口下，钳身能够顺畅进出操作通道，不会对切口组织造成额外牵拉。钳头工作段的直径控制在2.8mm，能够适配绝大多数成人胆总管的操作直径，不需要额外扩张胆管即可置入。在结构强度方面，钳身整体采用医用不锈钢材质的等强度设计，从铰接位置到钳头的截面逐渐收窄，既保证了钳头端的纤细度，又确保在夹持最大直径8mm的结石时，钳身不会发生塑性变形，铰接位置的销轴采用铆接固定，经过上千次开合测试也不会出现松脱。咬合面的对齐精度控制在0.05mm以内，两片钳头闭合时完全贴合，不会出现错位夹到周围软组织的情况。在实际手术场景中，这款器械主要用于胆总管切开取石操作，也可适配胆囊切开取石的操作需求，弯柄的设计让术者的手部操作位置能够避开术野正上方，不会遮挡腔镜或直视手术的视线，操作时的力传导路径经过优化，术者在指环端施加的握力能够无损传递到钳头，不会因为钳身弯曲造成力的损耗，夹持力度的反馈清晰，术者可以根据结石的质地调整握力，避免结石碎裂残留。钳身表面做了哑光处理，避免手术灯光反射造成术者眩目，所有棱边都做了R0.3以上的圆角处理，没有尖锐棱角，不会勾带手术中的缝合线或周围组织。从建模细节来看，钳身的折弯处做了应力释放的圆弧过渡，避免折弯位置出现应力集中，在反复消毒灭菌的过程中不会因为应力腐蚀出现断裂风险，防滑齿纹的排布方向与夹持时结石的滑脱方向垂直，最大化夹持摩擦力，同时齿纹的边角都做了微圆弧处理，不会在夹持过程中切割结石造成碎石残留。
