弯柄带锁扣胆石钳医用手术器械结构

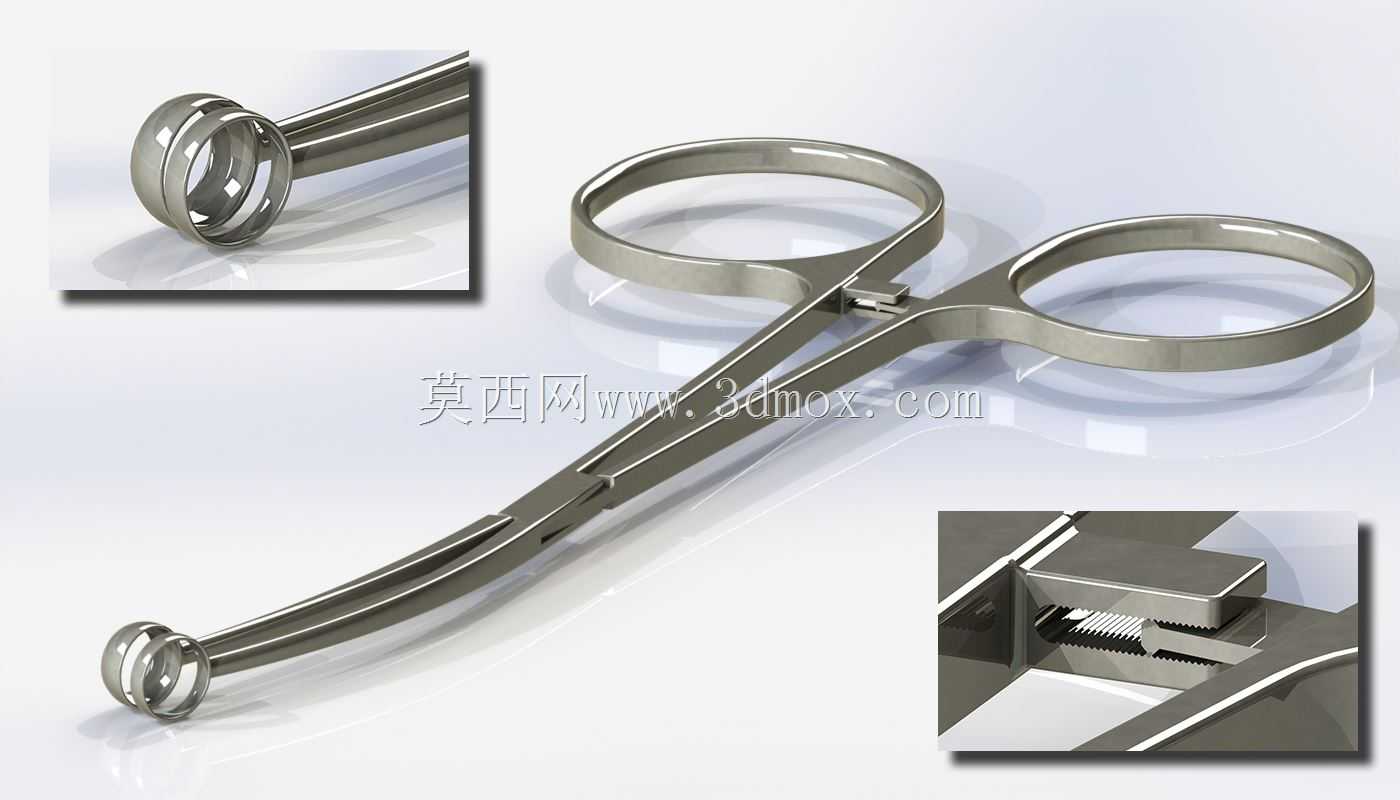

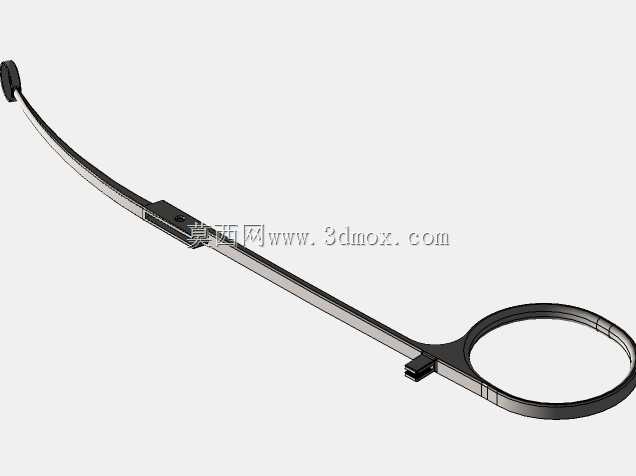

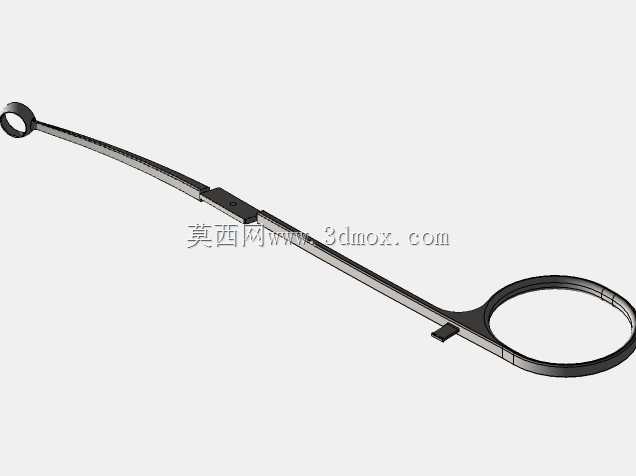

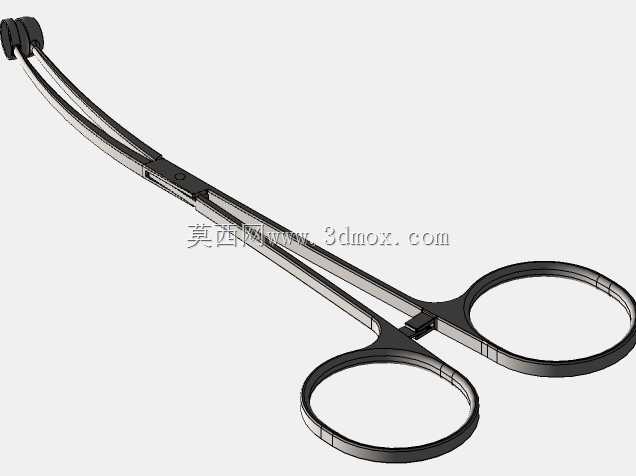

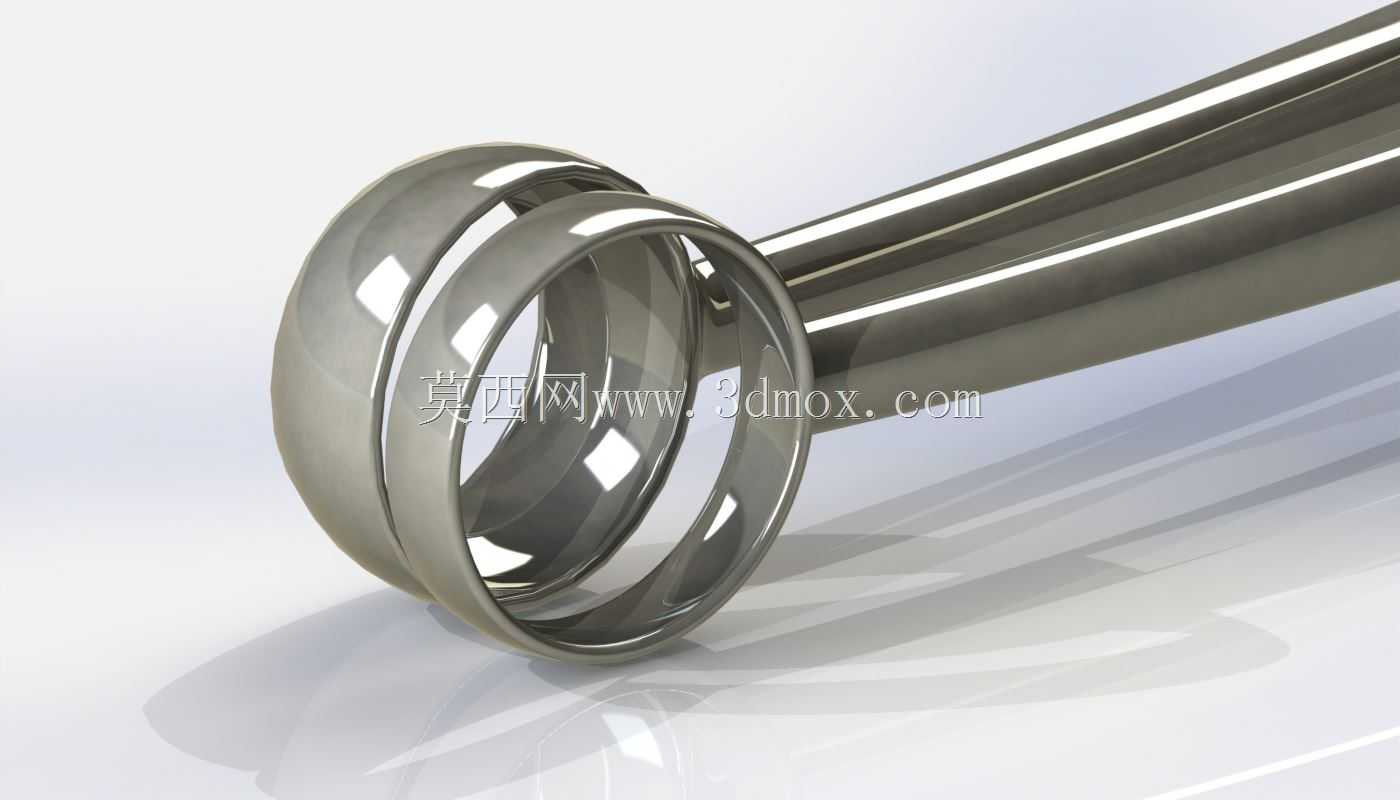

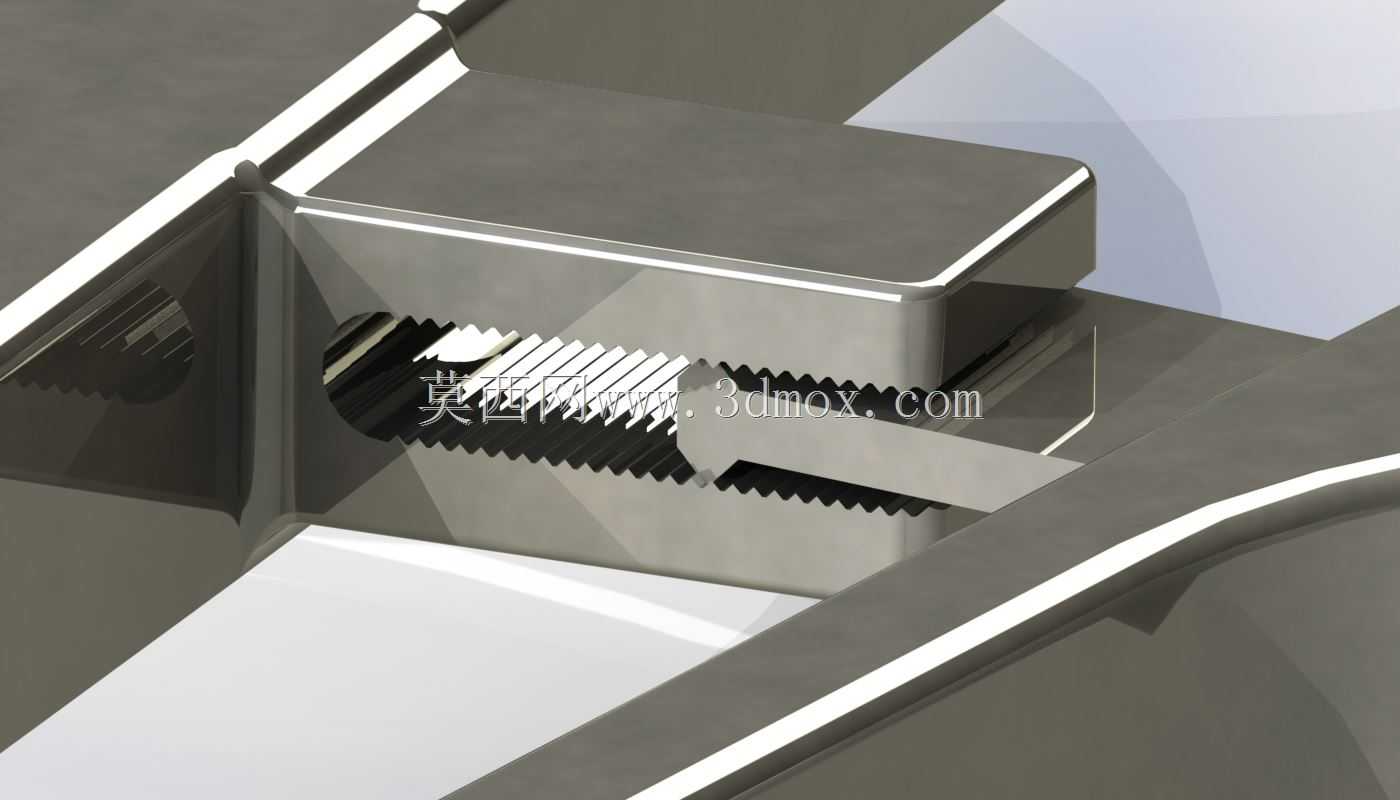

这款弯柄胆石钳是胆道外科手术中用于夹持、取出胆道内结石的专用操作器械，整体采用医用级不锈钢材质加工，适配临床开腹或腔镜辅助下的胆道取石操作场景，在胆总管切开取石、胆囊切开取石等术式中，可深入胆道管腔内部，精准夹持结石后平稳取出，避免结石碎裂残留或损伤胆道内壁黏膜。从结构设计来看，钳头采用环形抱合式勺状结构，两个钳头闭合后形成带圆滑边缘的封闭环状容腔，环体内壁做细微防滑纹理处理，既能够牢固卡持不同直径的结石，不会在夹持提拉过程中出现结石滑脱，又能保证边缘无尖锐棱角，探入胆道时不会刮伤娇嫩的胆道组织，钳头的环形内径做了梯度适配，可覆盖临床常见的3mm到12mm直径范围的胆管结石夹持需求。钳身采用符合Gerber弯曲角度的弯柄设计，整体钳杆从铰接位置向钳头方向做15度左右的平滑弯曲，这个弯曲角度是经过大量临床操作姿态验证的，能够适配人体胆道的自然生理走形角度，操作者握持钳柄操作时，钳头可以顺着胆道管腔的走向自然深入，不需要过度调整手腕角度就能获得清晰的操作视野，减少操作时的术野遮挡，降低操作疲劳度。钳体的铰接位置采用精密销轴连接，两个钳臂的配合间隙控制在0.02mm以内，保证钳头开合动作顺滑无卡顿，闭合时两个钳头的环形边缘完全对齐，无错位缝隙，避免夹持结石时出现组织嵌夹。钳柄位置采用指圈式设计，两个指圈的内径适配成人手指的粗细，边缘做圆弧倒钝处理，长时间握持操作不会硌伤手指；在靠近指圈的钳臂位置设置了齿条式锁止结构，当钳头夹持住结石后，捏合钳臂让齿条卡合，就可以保持稳定的夹持力，不需要操作者持续施加捏合力，能够在调整取石角度、缓慢向外提拉钳体的过程中，始终保持稳定的夹持力度，避免力度变化导致结石脱落或者夹持力过大压碎结石。从尺寸边界来看，整钳的总长度控制在200mm左右，钳杆部分的直径不超过5mm，能够顺利通过常规胆道手术的操作通道，深入到胆总管下段位置完成取石操作，钳头部分的最大闭合外径不超过8mm，探入胆道时不会过度扩张胆管造成组织撕裂。设计过程中重点考虑了操作的力传导特性，钳臂的力臂比经过优化，操作者在指圈位置施加较小的捏合力，钳头位置就能产生足够的夹持力，既不会因为夹持力不足导致结石滑脱，也不会因为力臂过大导致夹持力过载夹碎结石。钳体所有外露表面都做了镜面抛光处理，表面粗糙度达到Ra0.8以下，没有加工纹路或者凹凸死角，术后清洗消毒时能够彻底清除表面附着的组织残留和体液，满足医用器械的高温高压消毒要求，不会出现消毒死角造成的交叉感染风险。锁止齿条的齿形做了圆角处理，卡合和解锁的动作顺滑，操作时只需要轻轻改变两个指圈的相对角度就能完成锁止或解锁，不会在操作过程中出现意外脱锁的情况。钳头的环形端面做了0.2mm的圆角过渡，即使钳头接触到胆道壁，也不会造成穿刺性损伤，两个钳头的贴合面做了精密研磨，闭合后缝隙小于0.05mm，夹持细小结石时也不会出现结石嵌顿在钳头缝隙里的情况。在实际临床使用中，这款胆石钳可以配合胆道镜使用，弯形的钳杆不会遮挡胆道镜的视野，操作者可以在镜下直视完成结石的夹持和取出操作，对于嵌顿在胆管壁上的结石，也可以通过调整钳头角度，环形结构兜住结石底部后平稳施力将结石剥离取出，相比直柄取石钳，弯柄结构更适配上腹部手术的操作角度，操作者的手部可以停留在术区外侧，不会遮挡手术切口位置的视野，方便助手配合操作。
