带弹性缓冲结构的法兰面六角螺钉

在日常的机械结构装配场景里，普通刚性螺钉在承受交变载荷、冲击振动的工况下，很容易出现螺纹松动、连接件压溃甚至螺杆断裂的问题，这款带弹性缓冲结构的法兰面螺钉，正是针对这类痛点做的结构优化设计，很多教学演示场景也会用它来直观展示柔性连接的受力逻辑，帮初学者快速理解紧固件在动载荷下的形变补偿原理。

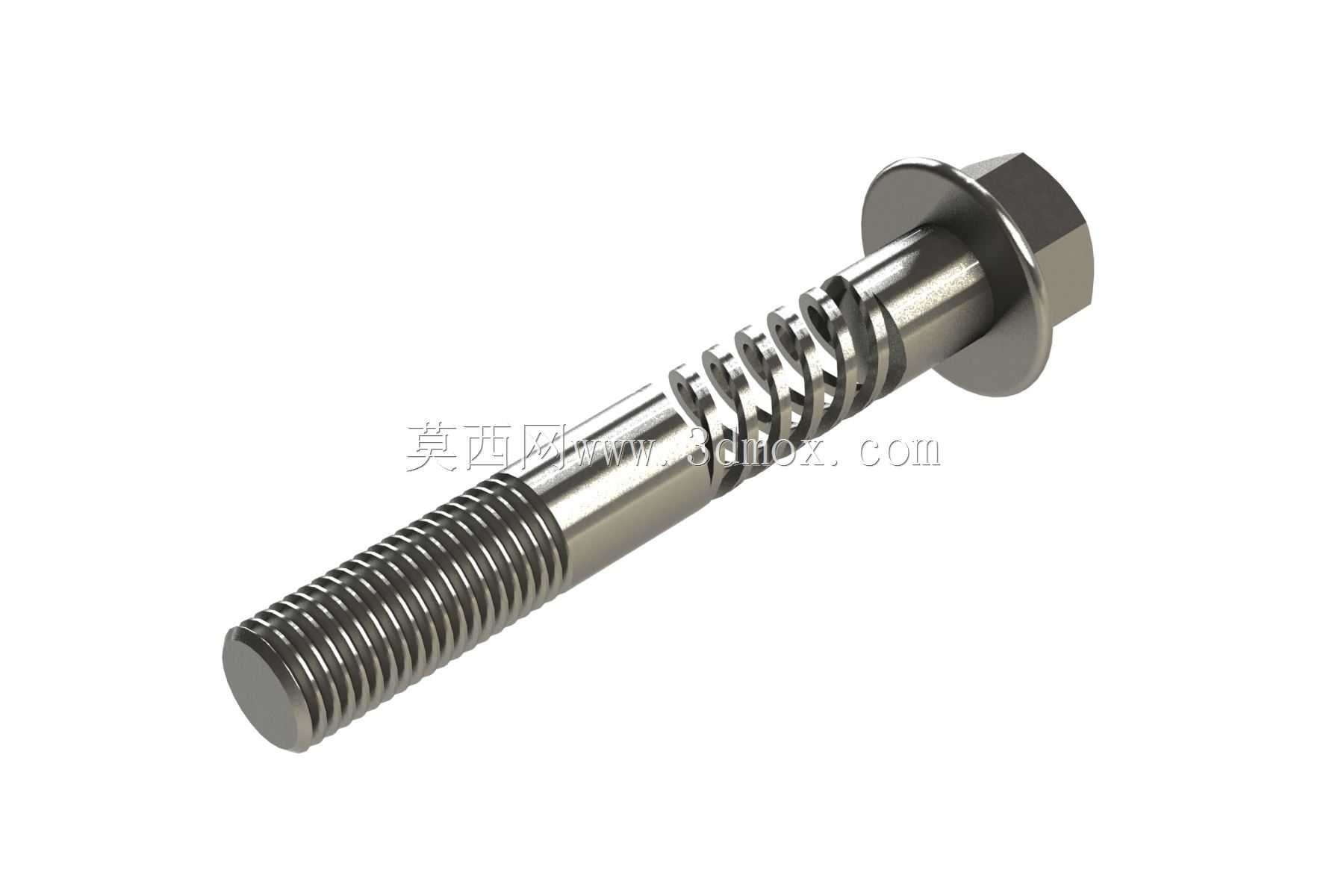

从结构设计思路来看，这款螺钉没有沿用普通全螺纹六角头螺钉的一体式刚性结构，而是在螺杆靠近头部的位置做了分段设计：靠近六角法兰头的一段光杆区域，预留了弹簧的安装空间，将适配线径的圆柱螺旋压缩弹簧套在光杆段上，弹簧一端抵靠法兰面的下端面，另一端抵靠在光杆与螺纹段的过渡台阶处。这样的设计让螺钉在拧入被连接件完成锁紧后，弹簧会被持续压缩，持续提供轴向的预紧弹力，哪怕被连接件因为振动出现微小的轴向间隙，弹簧的回弹力也能及时补偿间隙，始终保持螺纹副之间的压紧力，大幅降低松动概率。

头部采用的是带法兰面的外六角结构，相比普通六角头，法兰面更大的支撑直径可以分散螺钉头部对被连接件表面的压应力，避免软质被连接件（比如铝合金件、工程塑料件）表面被压出凹痕，同时外六角的结构适配标准套筒、开口扳手等通用拧紧工具，不需要定制专用工装，现场装配的适配性很强。螺杆的螺纹段采用标准公制粗牙螺纹，牙型角60度，螺纹收尾处做了合理的退刀结构，避免螺纹末端应力集中，螺杆末端的倒角设计也能让螺钉更顺畅地拧入螺纹孔，不会刮伤内螺纹的首牙。

从实际应用场景来说，这类带缓冲结构的螺钉可以用在小型振动设备的外壳连接、教学实验台的构件装配、需要频繁拆装且有一定振动的演示装置上，它不需要额外搭配弹簧垫圈，自身就集成了防松缓冲的功能，能减少装配时的零件数量，降低漏装垫圈的装配失误概率。

在安装边界上，设计时需要注意，套在光杆上的弹簧外径不能超过法兰面的外径，否则弹簧会突出法兰支撑面，无法均匀压紧被连接件；光杆段的长度要匹配弹簧的自由长度和压缩量，保证螺钉拧到额定锁紧深度时，弹簧的压缩量在其有效工作行程内，不会出现并圈失效的情况；螺纹段的长度要根据被连接件的总厚度来确定，保证拧入内螺纹的有效啮合长度达到螺纹公称直径的0.8-1.2倍，满足螺纹连接的强度要求，同时要避免螺纹末端顶到螺纹孔的底部，导致无法锁紧。另外，弹簧的刚度选择要匹配应用场景的载荷：如果是冲击载荷较大的场景，选择刚度稍低的弹簧，能吸收更多的冲击能量；如果是需要保持较大预紧力的静载荷场景，可选择刚度稍高的弹簧，避免预紧力不足出现连接松动。

建模过程中，这类结构需要重点关注几个配合尺寸：光杆段与弹簧内径的间隙要控制在0.1-0.2mm，既保证弹簧能顺畅套入，又不会因为间隙过大导致弹簧在工作时出现偏斜；法兰面的下端面要与螺杆轴线保持严格的垂直度，否则锁紧时弹簧受力不均，会出现单侧压并的问题；螺纹段与光杆段的过渡台阶要做小圆角处理，避免截面突变带来的应力集中，提升螺杆的抗疲劳强度。很多初学者在做这类柔性紧固件建模时，容易忽略弹簧的工作行程约束，把弹簧长度设置得过长，导致螺钉锁紧时弹簧完全并圈失去弹性作用，或是弹簧长度过短，预紧力不足达不到防松效果，这些细节都是实际结构设计中需要反复校核的要点。
