异形弯杆法兰面六角头创意紧固连接件

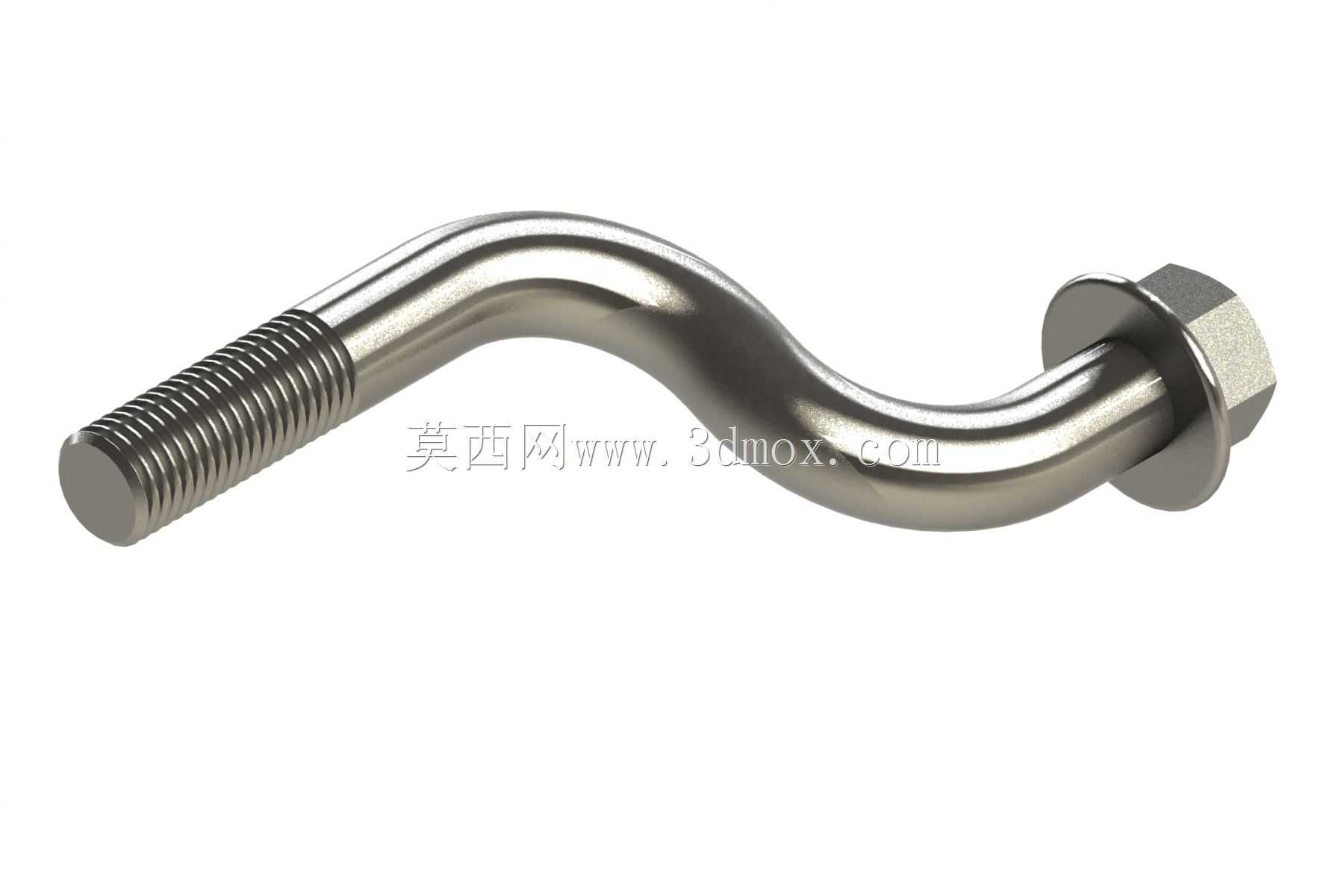

在非标自动化设备的特殊安装位、文创机械装置的结构连接、定制化展陈道具的紧固场景中，常规直杆螺栓往往无法适配带有空间错位的安装孔位，这类带连续S形弯杆的法兰面六角头连接件，正是为解决跨空间错位紧固需求而设计的结构。不同于标准紧固件的直杆光杆段，该零件的杆部采用两段反向圆弧过渡的弯曲造型，既保留了一端的标准三角外螺纹段用于啮合内螺纹孔完成锁紧，另一端集成带法兰面的六角头结构，法兰盘的承压面可在安装时分散锁紧压力，避免被连接件表面出现压痕损伤，六角头的对边尺寸符合标准紧固件的扳手适配要求，无需定制专用工装即可完成拧紧操作。从结构设计逻辑来看，杆部的弯曲弧度经过受力校核，两段圆弧的曲率半径避开了应力集中的锐角过渡，在承受轴向预紧力时，弯杆段的应力分布均匀，不会在弯折位置出现断裂失效的风险；螺纹段的长度预留了足够的啮合余量，可适配不同厚度的被连接件，法兰面与六角头为一体化成型结构，不存在分体装配的松动隐患，金属质感的外观处理也让该零件可直接外露使用，无需额外加装装饰遮盖件。在实际安装场景中，这类异形紧固件可绕过设备内部的管线、凸起结构，直接连接两个存在空间偏移的安装点位，无需额外设计转接支架来调整孔位对齐度，能够有效精简设备的整体结构，减少装配环节的零件数量。安装时需要注意弯杆的朝向与周边结构的干涉边界，螺纹段拧入内螺纹孔的过程中，要保证弯杆段不会与周边的线缆、相邻零件发生剐蹭，锁紧时的扭矩需要匹配螺纹规格，避免过大扭矩导致弯杆段产生塑性变形。从建模实现的角度，该零件的建模难点在于弯杆段的曲面顺滑过渡，需要保证圆弧段与两端直段的相切衔接，表面无明显的拼接棱线，法兰面与六角头的衔接位置做了微小的倒角处理，既去除了加工毛刺，也提升了零件的外观质感，螺纹段采用标准机械牙建模，牙型角、螺距均符合公制紧固件的通用标准，可直接与对应规格的标准螺母、内螺纹孔适配。这类异形紧固结构除了工业场景的特殊安装需求外，也常被用于创意机械摆件、工业风装饰结构的连接，外露的金属弯杆造型兼具紧固功能与装饰效果，不需要额外做外观美化处理，零件的整体尺寸可根据实际安装的孔位间距、错位距离调整弯杆的弧度与各段长度，六角头与法兰面的尺寸可保持标准件规格，降低安装工具的适配成本。在受力性能方面，弯杆段的直径与直杆螺纹段的小径保持一致，保证整个零件的等强度设计，在额定预紧力下不会出现杆部变形，法兰面的直径大于六角头的对边尺寸，能够在较薄的板材、非金属被连接件上使用时，提供足够的承压面积，避免锁紧时被连接件出现凹陷破损。
