带防护箱体的离心泵剖视结构设计

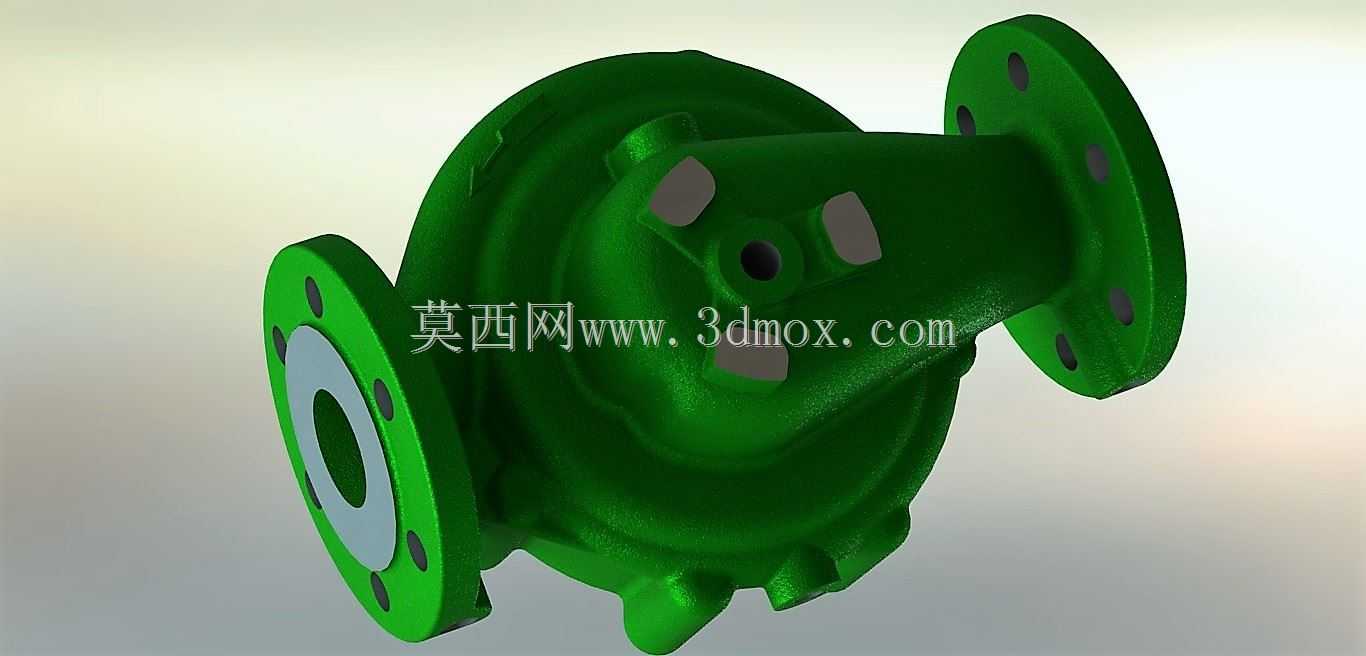

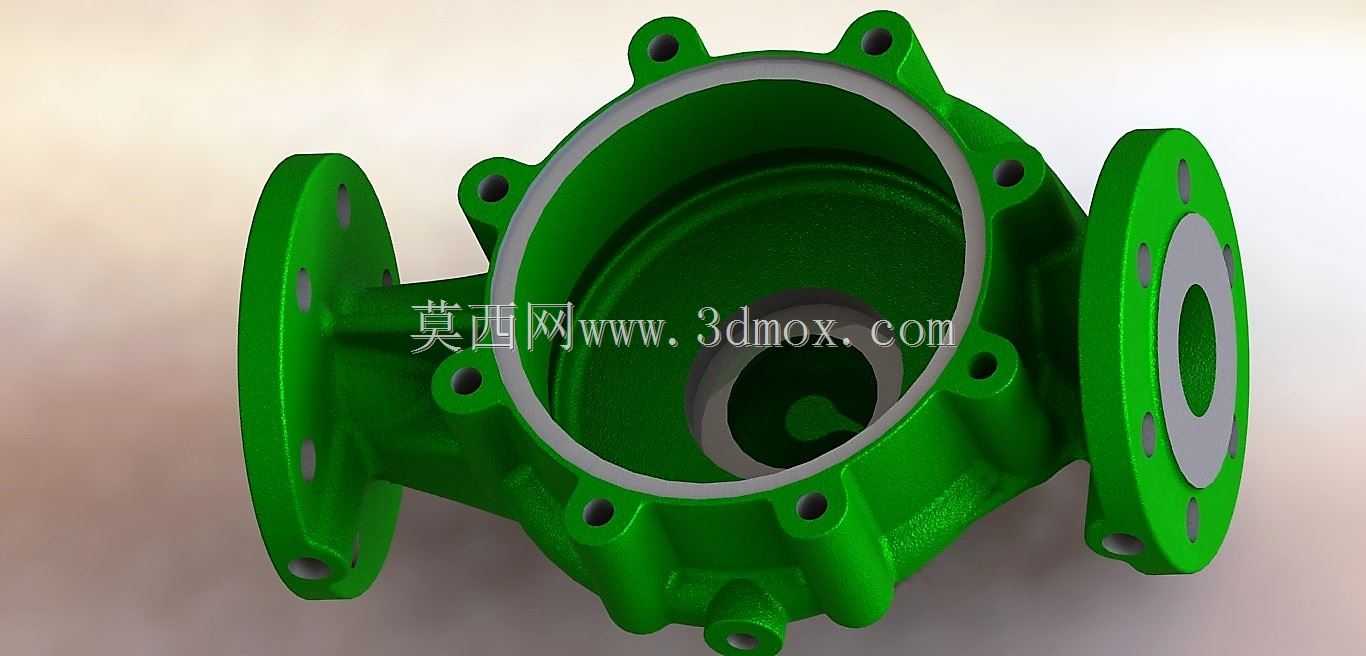

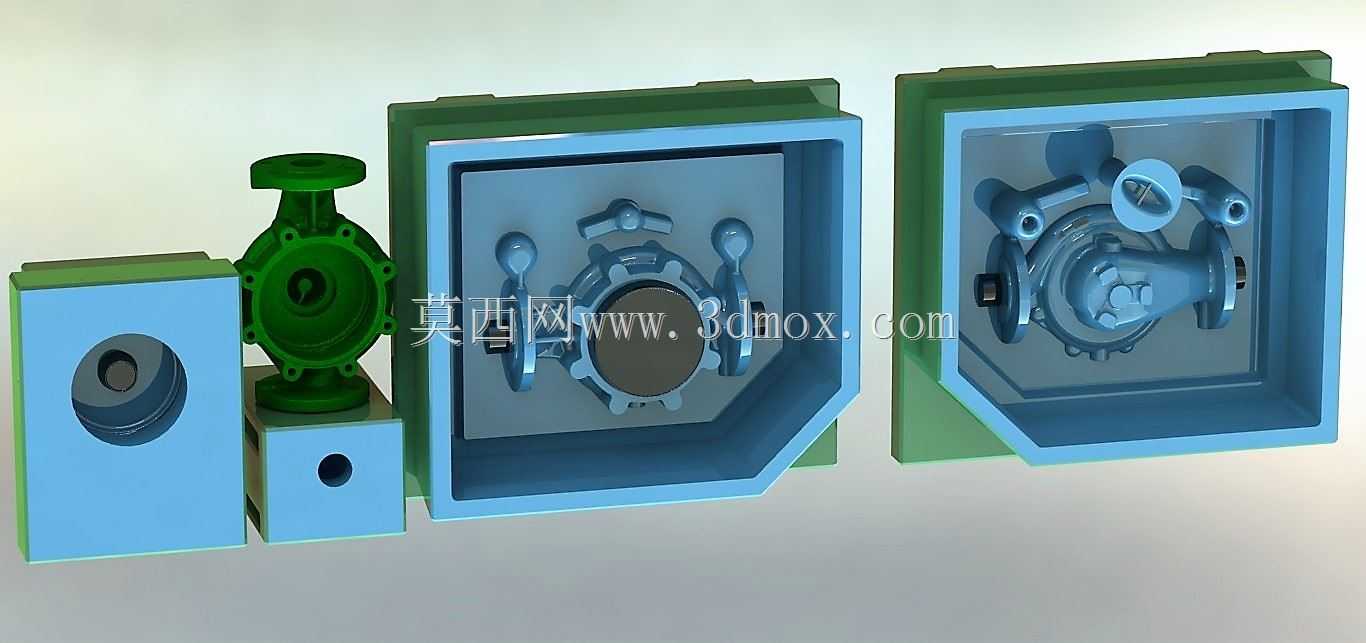

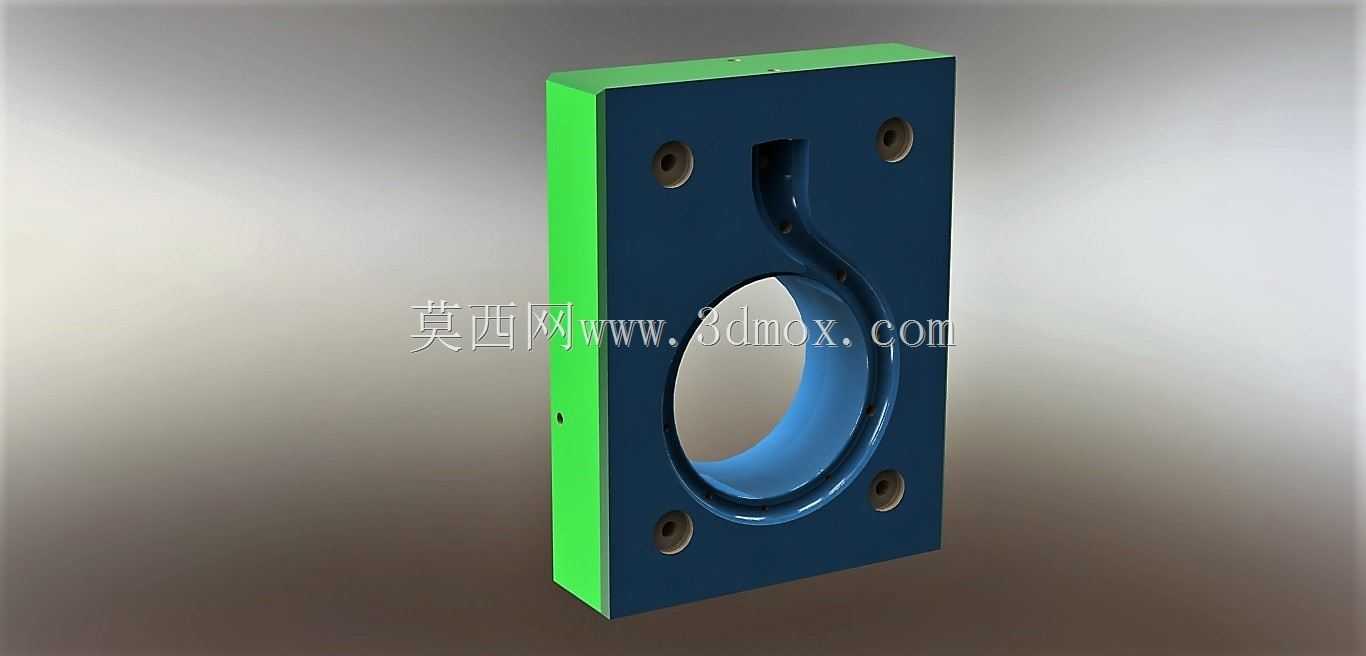

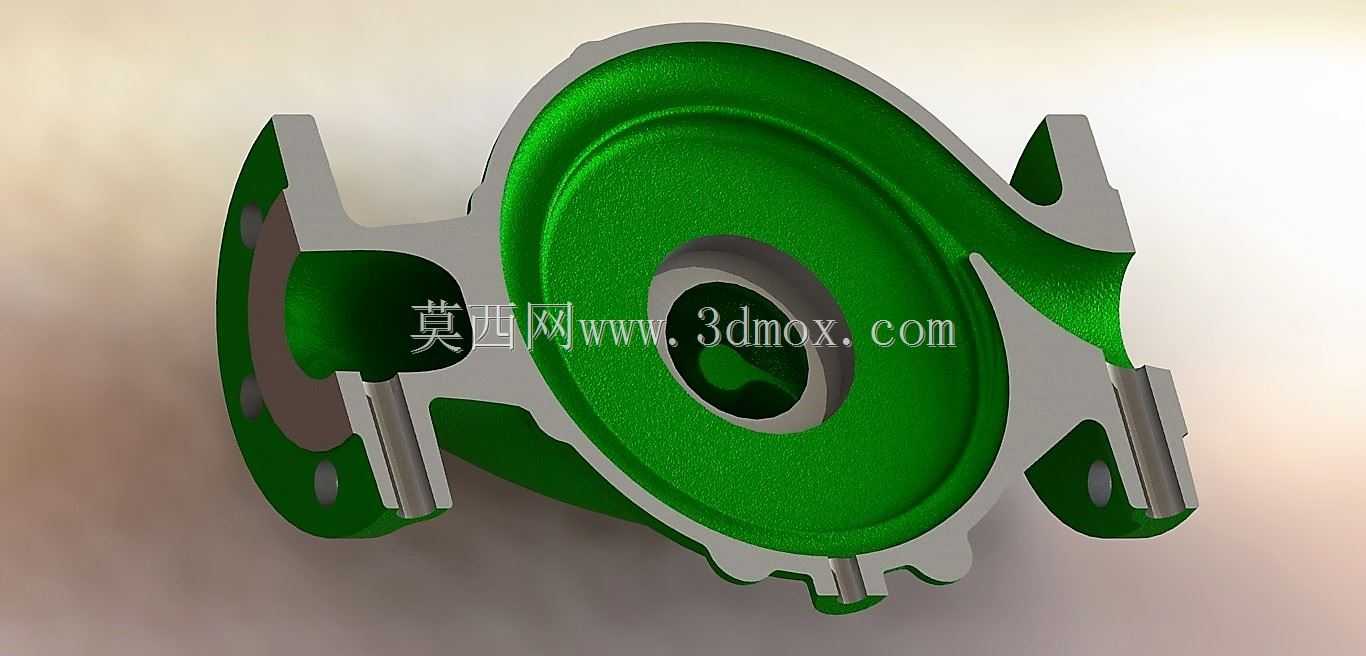

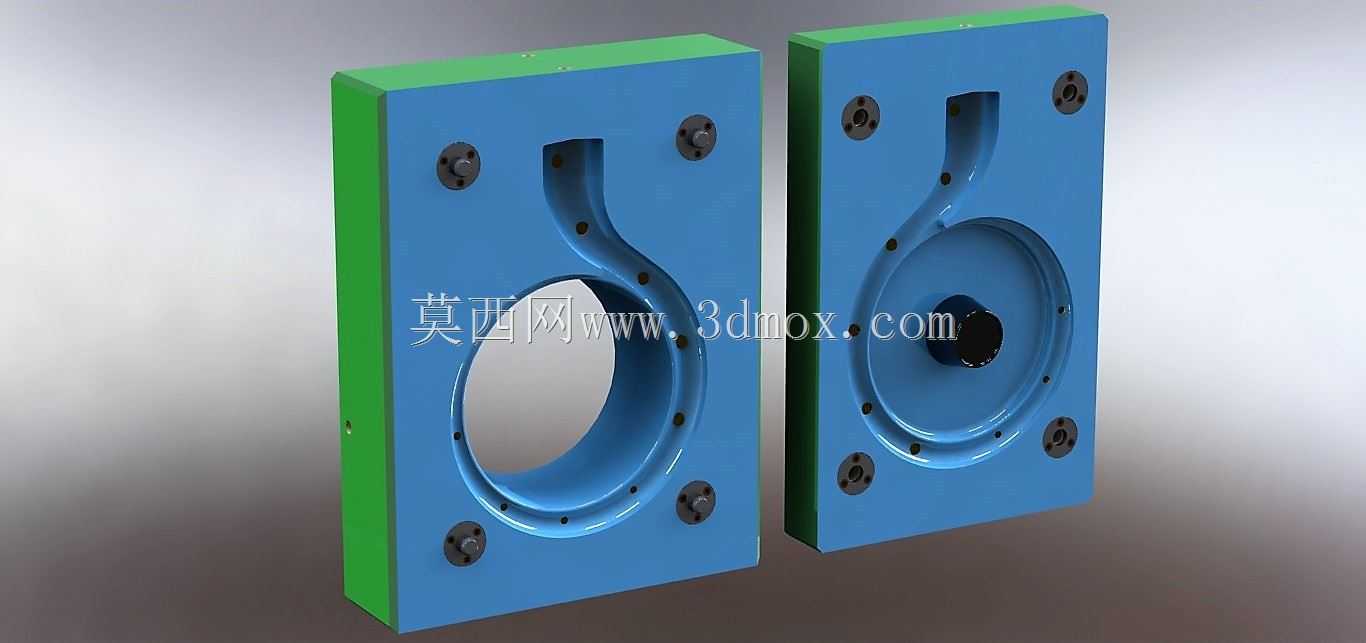

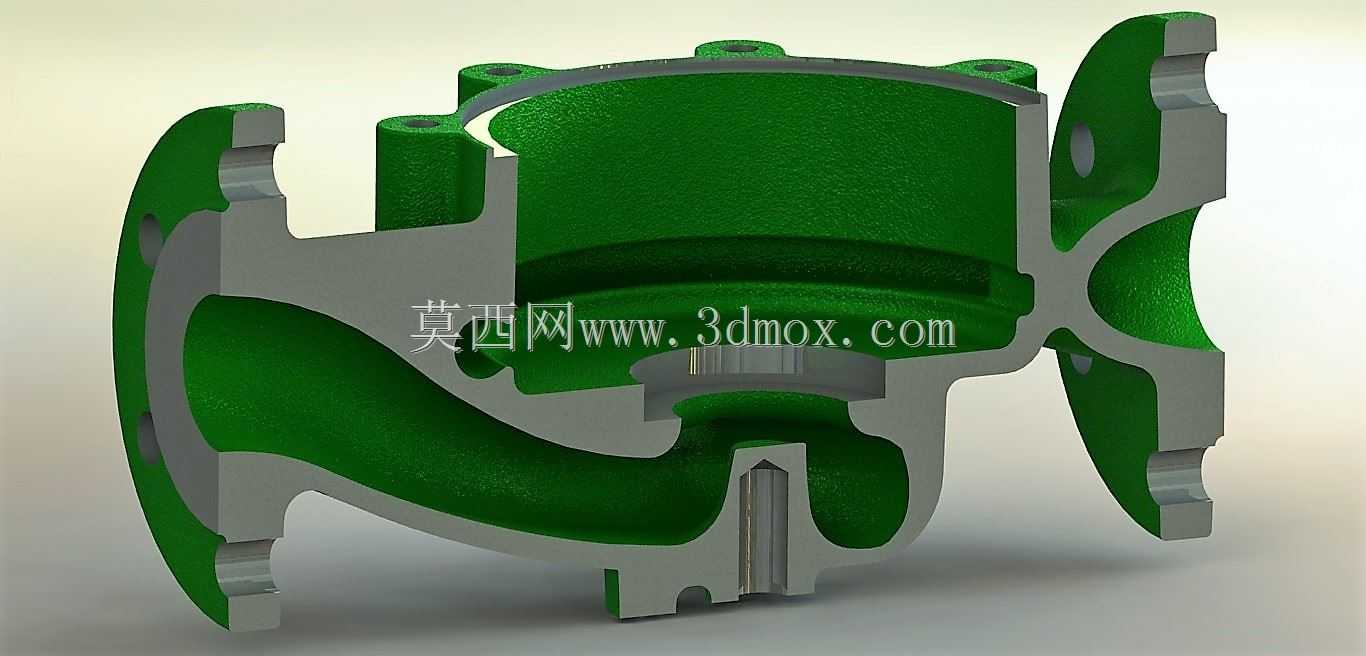

这套结构设计针对工业流体输送场景的泵组集成需求展开，日常在化工介质输送、循环水系统、小型给排水站点都能见到这类集成式泵组的应用，区别于零散安装的泵体，它把泵头、连接管路、传动端都整合进了定制的防护箱体内部，能大幅降低现场安装的对齐工作量，也能减少车间扬尘、飞溅杂物对泵体运转部件的侵蚀。从实际使用角度看，外露的绿色泵头是流体过流的核心部分，采用法兰接口设计，能和现场不同管径的输送管路快速对接，过流腔的流道做了圆弧过渡处理，能减少流体在腔体内的紊流损失，降低运转过程中的水力噪音。两侧的剖视箱体是这套设计的核心亮点，箱体采用八角形的内嵌式结构，不是常规的直角方箱，这种结构在相同壁厚下抗形变能力更强，能承受泵组长时间运转产生的微幅振动，不会出现焊缝开裂或者连接螺栓松动的问题。设计过程中优先考虑了安装边界的适配性，箱体底部预留了标准的安装孔位，能直接固定在常规的混凝土设备基础或者型钢支架上，不需要额外做转接底板，侧边的蓝色端板是快拆结构，日常维护的时候不需要把整个箱体从基础上拆下来，只需要松开侧边的连接螺栓就能打开端板，直接接触到内部的叶轮、密封件这些易损部件，能把日常维护的停机时间压缩到最短。内部的传动组件布局做了重心优化，把重量较大的转动部件布置在箱体的几何中心位置，运转时的偏心振动能被箱体结构均匀吸收，不需要额外加装厚重的减震垫就能满足工业现场的振动限值要求。侧边预留的小孔是呼吸阀的安装位，能平衡箱体内部和外界的气压差，避免长时间运转后箱体内温度升高形成负压，导致外部的潮湿空气进入箱体内部锈蚀传动部件。泵头和箱体之间的连接块做了加强筋处理，能承受泵头进出口管路连接时产生的安装应力，不会因为管路拉扯导致泵轴和传动端的对中偏移，延长机械密封的使用寿命。整体结构没有冗余的装饰性设计，所有的外形结构都是围绕功能需求展开，外露的部件都做了圆角处理，避免安装维护过程中尖锐边角造成的磕碰损伤，安装尺寸兼容市面上多数同功率等级离心泵的替换需求，老旧泵组改造的时候可以直接替换原有设备，不需要重新改动现场的管路和基础布局。
