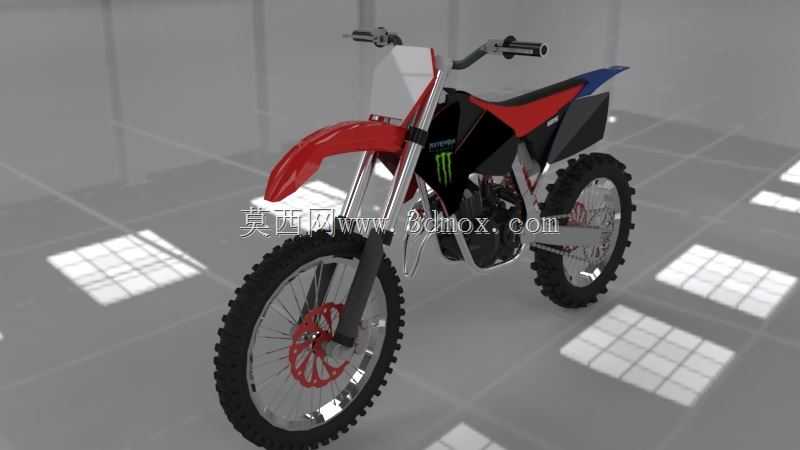

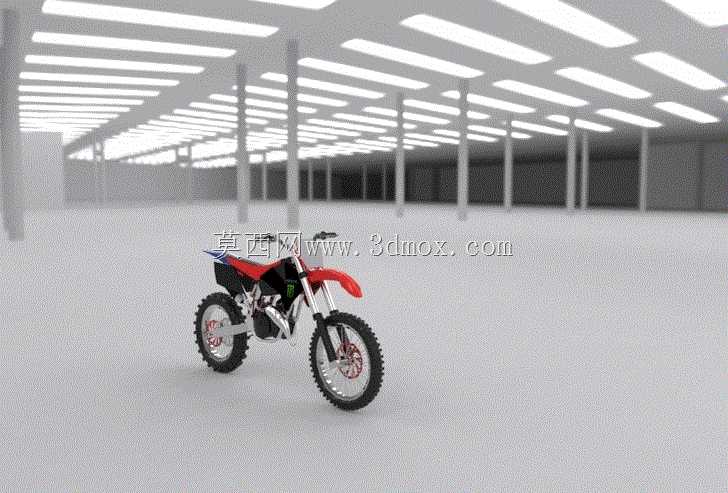

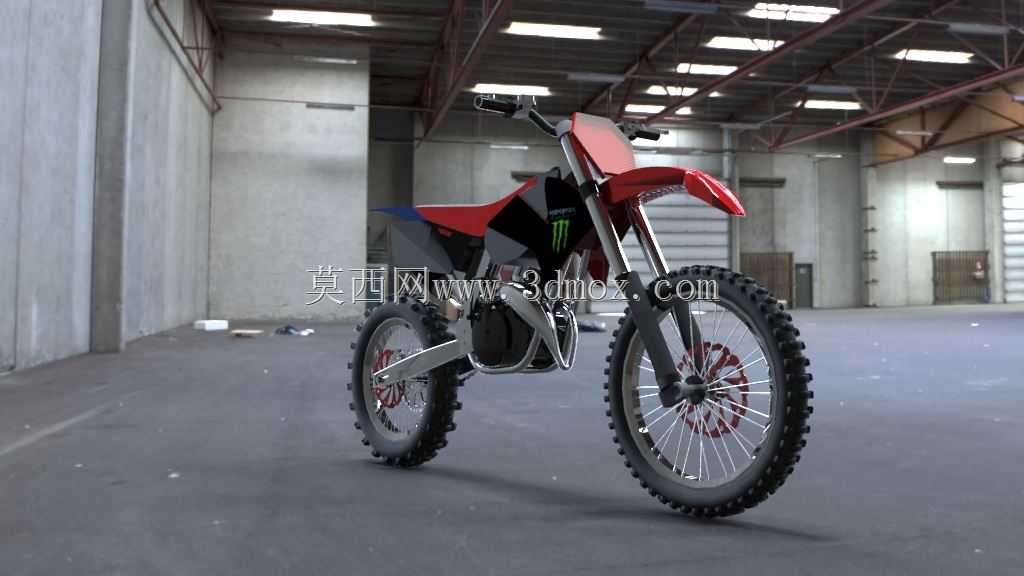

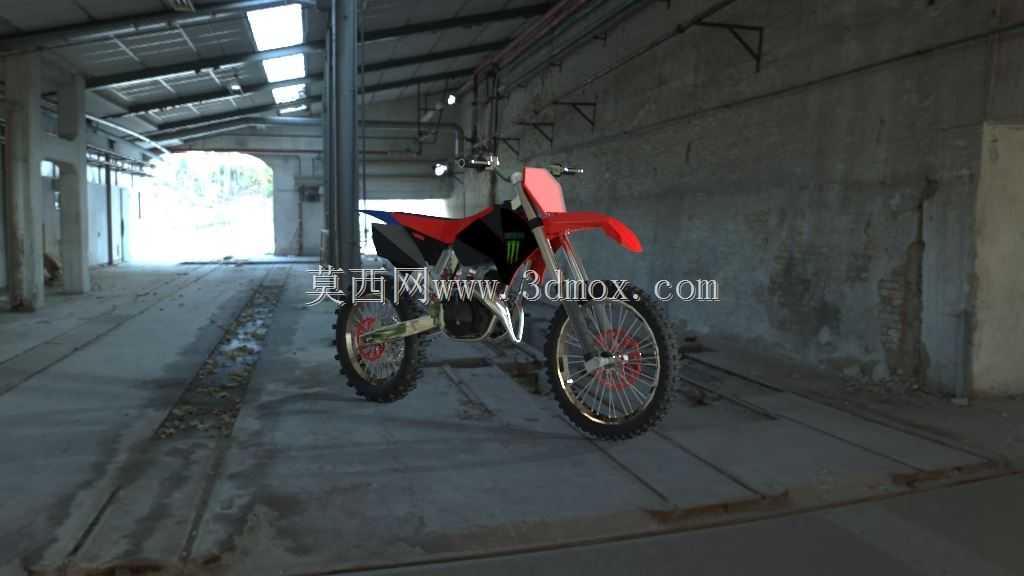

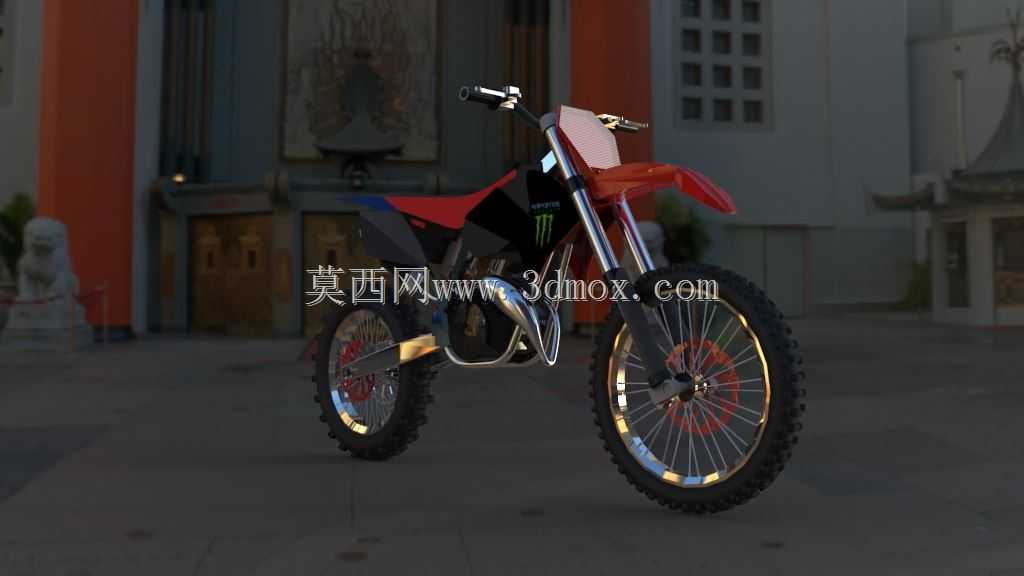

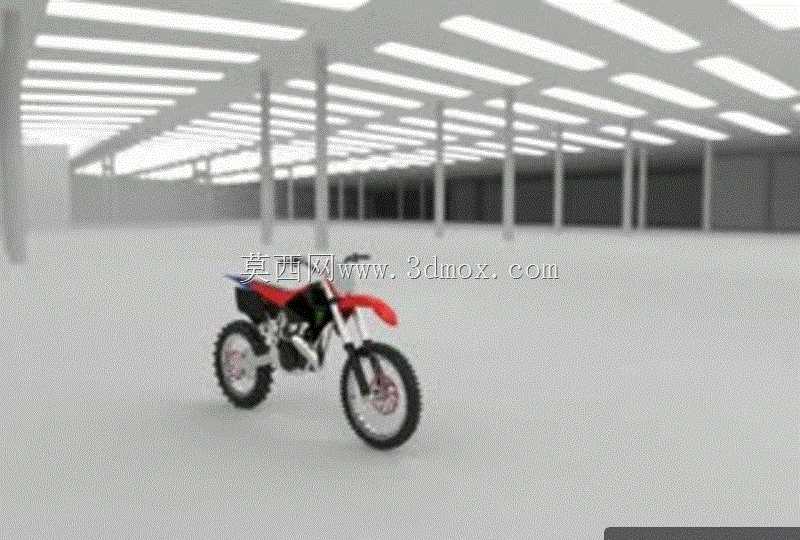

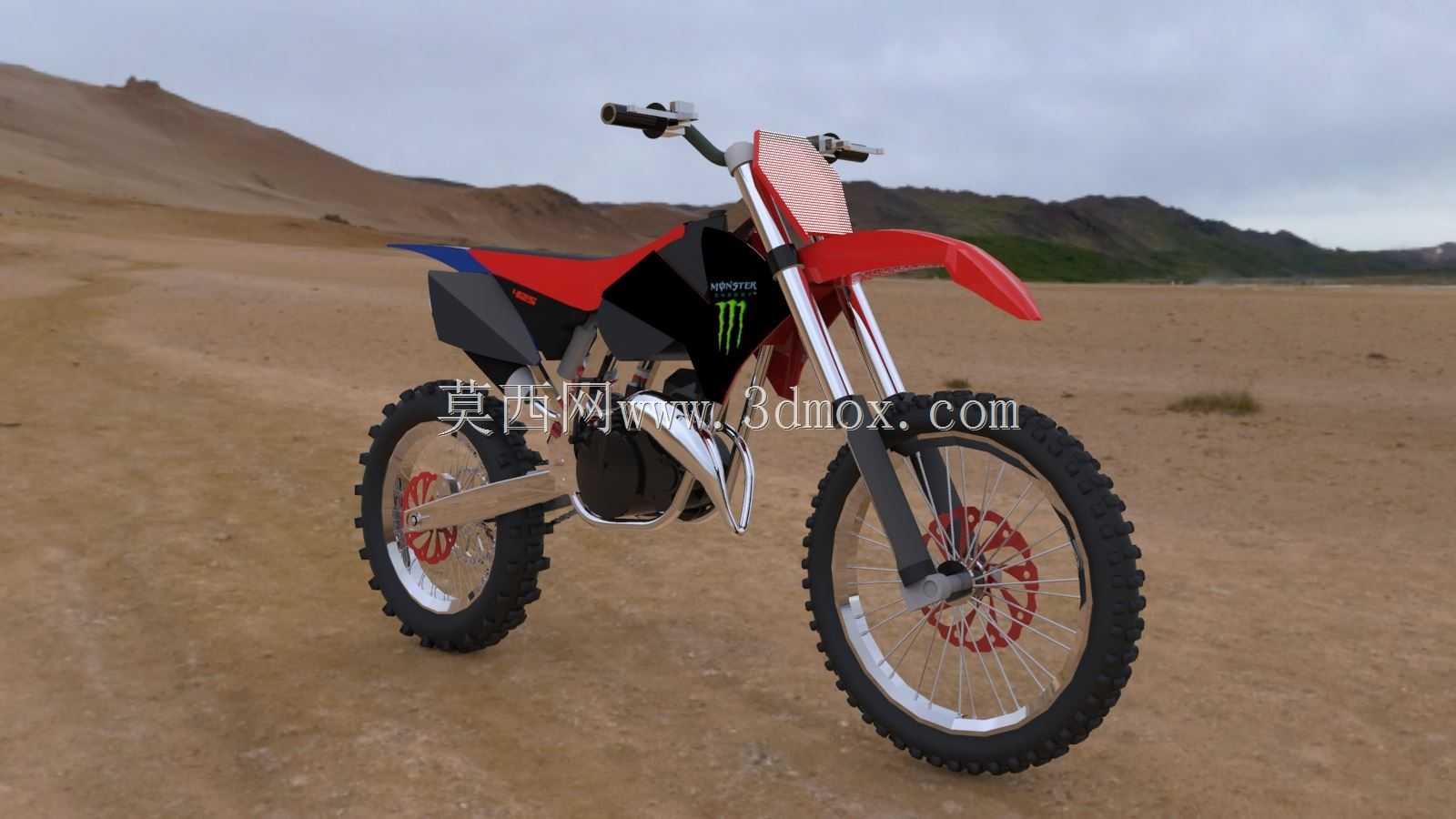

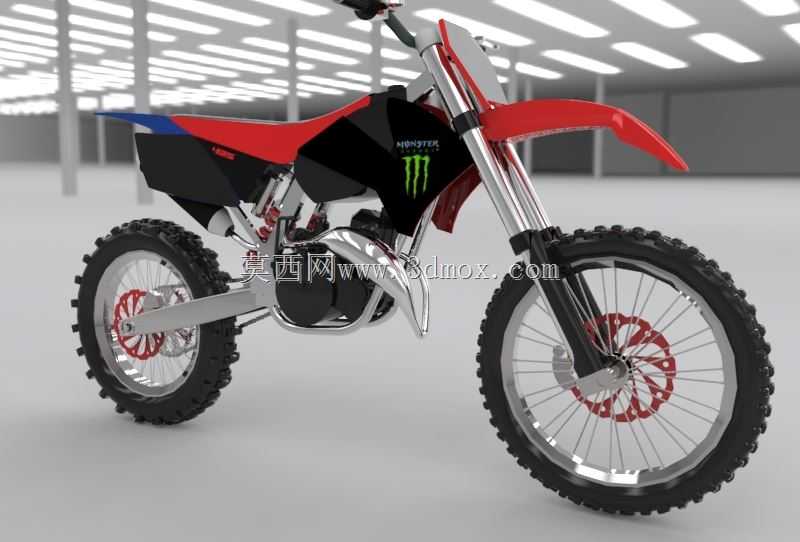

川崎越野摩托车整车结构三维建模

本次建模的越野摩托车，核心面向非铺装路面骑行场景，覆盖林道穿越、场地越野竞技、户外复杂地形通勤等实际使用需求，区别于常规道路通勤摩托，整车结构围绕高冲击耐受、复杂地形通过性做针对性设计。从功能特性来看，整车采用长行程正置前叉结构，前悬行程预留充足，可吸收大落差落地时的纵向冲击，前叉与上联板、下联板的连接位做了加强筋过渡，避免连续颠簸工况下连接位出现应力集中断裂的问题；后悬采用多连杆摇架结构，摇臂为铝合金异型截面设计，在保证结构强度的前提下尽可能降低簧下质量，提升后轮在颠簸路面的贴地性能。行走系统部分，前后轮均采用深齿越野胎，胎块高度与排布针对松散泥土、碎石路面做优化，可在低附着力路面提供足够抓地力；轮组为辐条式结构，相比一体铸造轮圈抗冲击能力更强，可承受飞坡落地时的径向与侧向载荷，前后制动均采用浪花式钻孔刹车盘，搭配单活塞浮动卡钳，在泥泞工况下可快速排出盘片与来令片之间的泥沙，保证制动效能稳定。动力单元部分采用单缸立式发动机布局，发动机与车架的连接位设置了缓冲衬套安装位，可降低发动机运转时的振动向手把、脚踏传递，提升长时间骑行的舒适度；排气系统为高位侧排设计，排气出口高度高于常规通勤摩托，可避免林道骑行时积水、泥沙灌入排气内部，消音器外壳做了防烫护板预留位，防止骑行过程中腿部接触高温外壳造成烫伤。车身覆盖件部分，前挡泥板为高位上扬设计，可快速甩出前轮带起的泥水，避免泥水堆积在挡泥板与轮胎之间造成堵塞；油箱采用窄体流线造型，两侧做了内收处理，方便骑行过程中腿部夹持车身，座椅为一体式长坐垫，表面采用防滑纹理设计，可在骑行者重心前后移动时提供足够摩擦力。车架部分采用双翼梁钢结构，主车架管材为异型截面，在转向头、发动机吊耳、后摇臂转轴等关键受力位置做了局部加厚处理，整车设计过程中充分考虑各部件的安装边界：手把转动角度预留足够余量，避免转向时与油箱、前叉发生运动干涉；前后轮跳动行程内，轮胎与车架、挡泥板之间预留足够安全间隙，避免极端压缩工况下出现剐蹭；脚踏位置采用可折叠设计，在车辆侧倾时可自动收起，避免脚踏触地造成车辆失控。从设计思路上，建模过程中优先还原实车的装配逻辑，所有连接孔位、安装基准都按照实车装配关系设置，比如前叉与上下联板的同轴度、后摇臂转轴与车架安装位的同轴度都做了约束，可直接用于结构拆解演示、改装方案验证等场景，针对越野场景常见的摔车工况，车把、离合拉杆、刹车拉杆、发动机护板等易损部件都做了独立的零件拆分，方便后续做易损件的结构优化设计。整车外形尺寸按照实车比例还原，轴距、座高、离地间隙等关键参数都符合越野摩托的常规设计范围，最小离地间隙满足非铺装路面的通过需求，不会在穿越凸起路面时出现底盘托底的问题，转向把宽度、脚踏位置都按照人机工程学设置，保证站立骑行时的操控便利性。
