工业传动用精密滚子链轮组件结构

这套链传动组件的设计，首先要匹配常规工业输送、动力传递场景的安装需求，链轮的齿形参数严格贴合对应节距滚子链的啮合要求，齿面做了适配啮合顺滑度的轮廓修形，避免链节进入啮合时出现卡滞、冲击的问题。从实际应用场景来看，这类组件既可以用在轻工生产线的物料输送机构上，也能适配中小型动力设备的扭矩传递环节，比如农用机械的动力输出段、自动化输送线的驱动端，都能见到同结构的链传动布局。

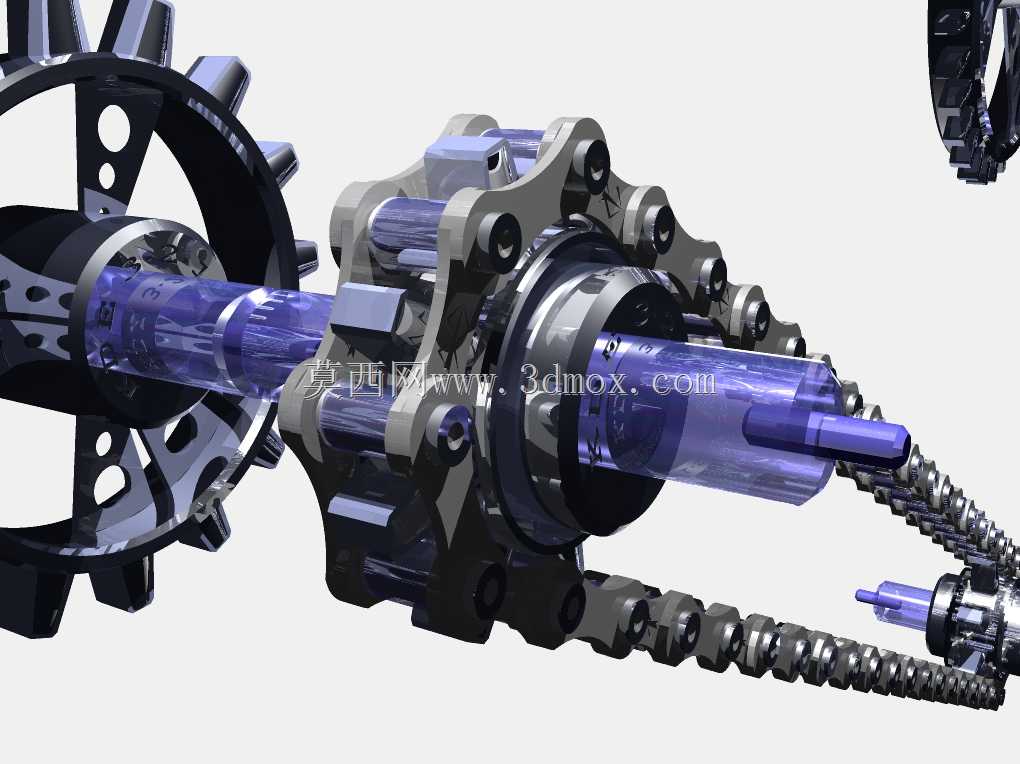

设计过程中首先考虑的是链节与链轮的啮合包角，图中配套的链轮齿数选取兼顾了传动比与运行平稳性，不会因为齿数过少导致链节铰接处磨损加剧，也不会因为齿数过多造成传动结构整体尺寸冗余。链节部分的内外链板做了等强度结构优化，链板的轮廓圆弧过渡避开了应力集中区域，销轴与外链板、套筒与内链板的配合公差选取过盈配合区间，保证链节在反复受拉、啮合冲击的工况下不会出现松脱窜动，滚子与套筒之间保留合适的间隙配合，保证啮合时滚子可以自由转动，减少齿面与滚子的滑动磨损。

安装边界方面，这套组件的链轮内孔适配常规标准直径的传动轴，轴上的键槽尺寸符合通用传动件的配合标准，装配时不需要额外做非标改孔加工，链轮的轴向定位依靠轴肩与锁紧挡圈配合，安装时只要保证两轴的平行度误差控制在允许范围内，就能避免链节出现偏磨、掉链的问题。链条的张紧行程预留了常规使用周期内的磨损伸长量，不需要频繁拆减链节就能完成张紧调整，适配多数开式传动的安装空间要求，整体径向尺寸不会超出同功率等级带传动、齿轮传动的安装空间占用，同时还具备带传动可适应中心距较大传动场景的优势，又比带传动的传动比精度更高，不会出现打滑丢转的问题。

从功能特性来看，这套结构的传动效率可以稳定保持在较高区间，相比普通带传动更适合有准确传动比要求的中低速重载工况，链节的铰接处润滑脂留存空间做了优化，日常维护时只要定期在铰接位置加注润滑脂，就能大幅延长整体使用寿命。链轮的轮毂部分做了减重结构设计，在保证轮毂与轴配合强度、轮齿支撑刚度的前提下，去除了非受力区域的多余材料，既降低了组件自身的转动惯量，也减少了传动过程中的无用功耗。链板的表面处理工艺预留了适配不同工况的调整空间，普通工况下做发黑防锈处理即可，在有腐蚀、潮湿的使用场景中，也可以替换为镀锌或者不锈钢材质的链板，不需要改动整体啮合尺寸就能完成适配。

实际选型匹配时，只要确认传递的额定扭矩、输入轴转速、两轴中心距参数，就能直接套用这套结构的尺寸链做整机布局，不需要重新计算齿形与链节的啮合参数，所有配合尺寸都遵循通用机械传动的标准规范，和市面常见的同规格滚子链配件完全通用，后期维护更换配件不需要单独开模定制，能有效降低设备的全周期使用成本。设计时还特意考虑了高速运行下的多边形效应影响，通过合理的齿形修形与链节间隙控制，降低运行过程中的振动与噪声，即使在每分钟数百转的运行转速下，也能保持平稳的传动状态，不会出现明显的跳齿、异响问题。
