静音式发电机组外柜SolidWorks设计模型

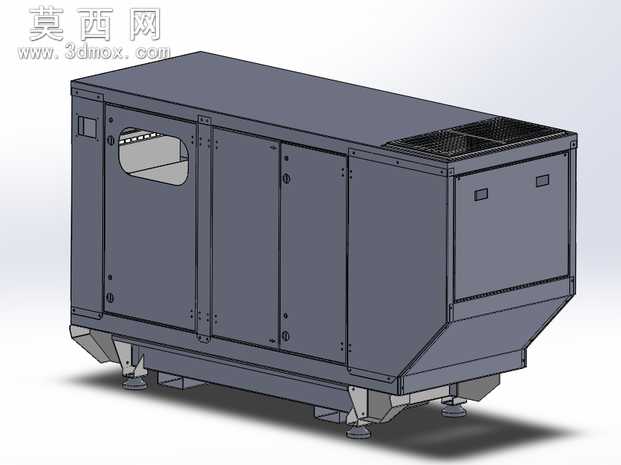

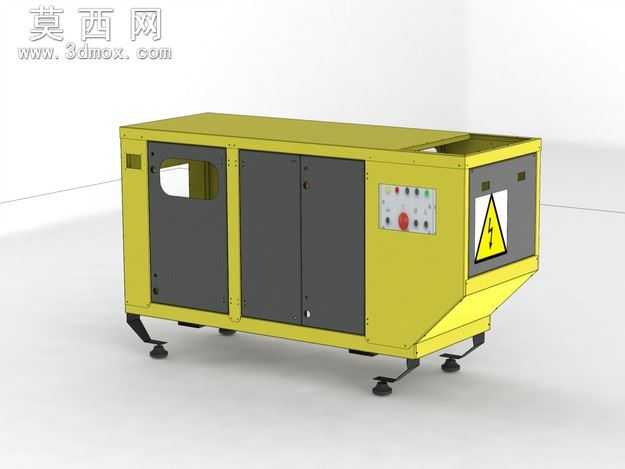

本模型为静音式发电机组配套的外防护柜体，采用SolidWorks进行全参数化三维建模，整体建模过程严格遵循钣金加工工艺逻辑，完整还原了量产级发电机柜的结构细节。建模阶段从整体布局规划入手，先根据内置发电机组的尺寸、散热需求、检修操作空间确定柜体的整体长宽高比例，再拆分各个功能模块的钣金构件，所有钣金折弯、扣合、安装位的参数都预留了实际生产的工艺余量，避免建模与实际加工脱节。模型完整呈现了柜体的多舱室结构：左侧设置带透明观察窗的操作检修门，可在不开启柜门的情况下观察机组运行状态，门体采用双层密封结构设计，匹配静音降噪的使用需求；中部为多扇对开式检修舱门，每扇门都设计了独立的锁止结构与铰链安装位，可单独开启对应舱室完成机组维护、滤芯更换、线路检修等操作，无需拆卸整体柜体；柜体顶部设置通风格栅结构，对应内部机组的散热排风路径，格栅采用冲压成型的网孔结构，兼顾通风效率与防雨防尘性能；柜体底部设计为倾斜式集液槽结构，可收集机组运行过程中产生的少量废液、冷凝水，预留了排污口安装位，同时底部配置了可调式减震支撑脚，可抵消发电机组运行时的振动传递，降低运行噪音与结构共振风险。材质渲染方面，柜体主体采用哑光深灰金属漆材质，还原工业设备的真实质感，观察窗采用半透明磨砂亚克力材质，格栅部分做了金属网的纹理细节处理，支撑脚采用铸钢材质的磨砂金属质感，整体渲染效果贴近实际产品外观。设计过程中充分考虑了柜体的实用性：所有门板的开合角度都做了运动干涉校验，确保开门时不会与周边构件、地面发生碰撞；柜体的拼接处都设计了翻边扣合结构，既可以提升柜体整体结构强度，也能填充隔音棉实现更好的静音效果；柜体侧面预留了控制按钮、输出接口的安装开孔位，可直接匹配对应型号的发电机组配件安装。整个模型结构完整，各个零件可单独导出工程图用于钣金下料、折弯加工，也可用于发电机组的整体装配校验、外观展示与方案汇报，完整覆盖了从设计到生产的参考需求。
