航模外转子无刷电机NX4008三维设计

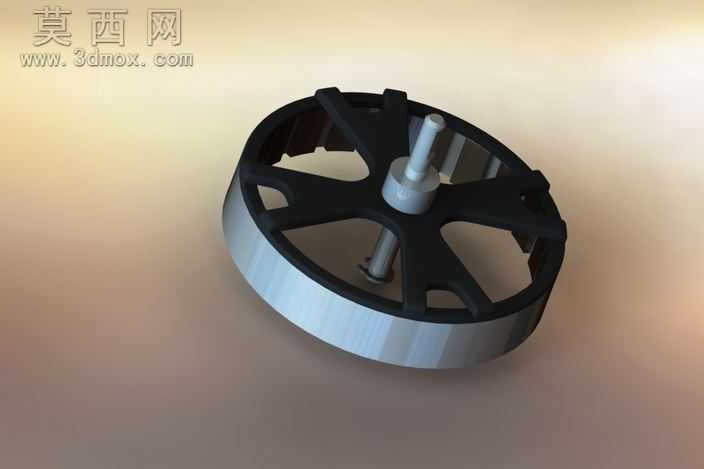

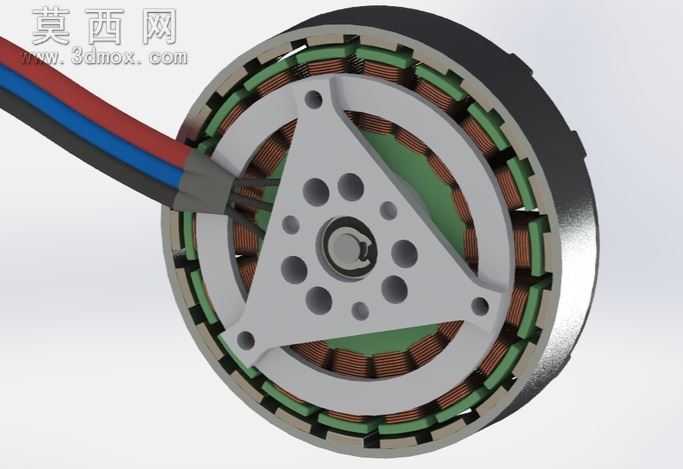

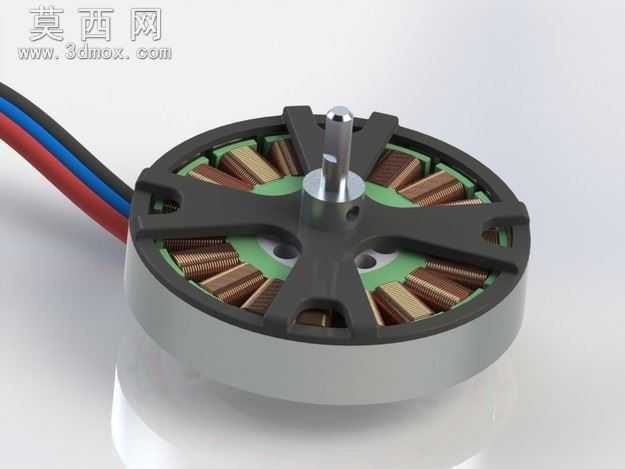

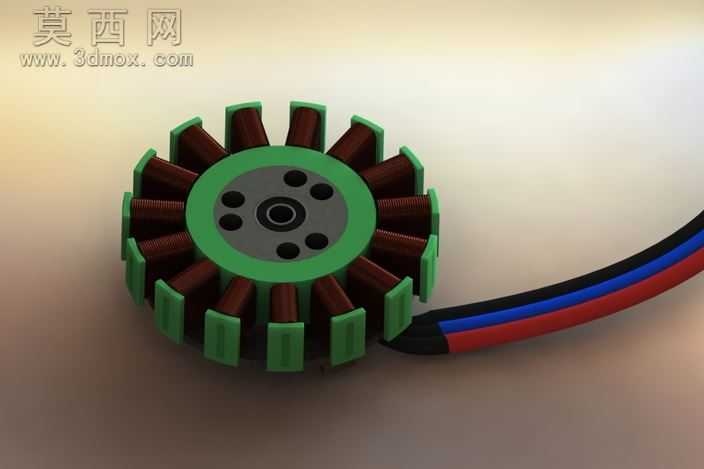

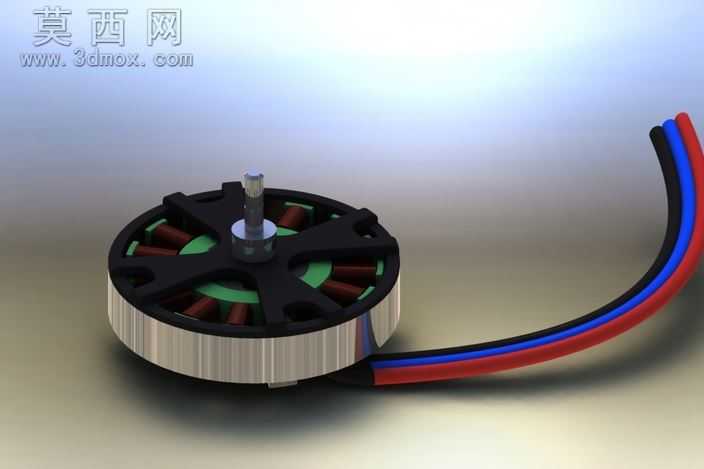

本模型为适配多旋翼无人机、穿越机等航模设备的外转子无刷电机NX4008，建模过程围绕航模动力部件的实际生产与装配逻辑展开，完整还原了该款电机的全部结构细节。建模阶段首先依据航模外转子电机的常规尺寸参数，确定定子铁芯、绕组槽位、转子磁钢环、中心转轴、上下端盖、出线结构的基础尺寸，通过草图绘制、旋转凸台、拉伸切除等基础特征搭建整体框架，再对绕组排布、磁钢嵌装槽、转轴定位台阶、端盖散热镂空、出线口防护结构等细节进行精细化建模，确保每一处结构都符合实际无刷电机的装配逻辑，不存在结构干涉问题。材质与渲染环节，针对不同部件的实际材质赋予对应材质属性：转子外壳采用航空级铝合金材质，设置金属磨砂质感与细微的车削加工纹理，还原机加工金属件的真实质感；定子绕组采用绝缘漆包覆的铜线材质，调整反光参数呈现漆包线的半哑光金属光泽；中心转轴采用高强度不锈钢材质，突出高硬度金属的冷调反光特性；端盖的工程塑料部件设置哑光黑的塑料质感，引出的动力线缆分别赋予红、黑、蓝三色的硅胶线材质，模拟航模动力线的柔软胶皮质感。场景布光采用柔和的影棚布光方案，通过主光、辅光、轮廓光的搭配，突出电机金属外壳的质感与结构层次，阴影设置柔和自然，完整呈现电机的外观细节与结构特征。结构设计上，该款外转子电机采用外转子旋转、内定子固定的经典结构，转子外壳集成磁钢安装位与螺旋桨安装轴，定子部分固定于航模机臂，绕组与磁钢的气隙控制在合理范围，既保证磁路转换效率，又避免转动过程中出现剐蹭问题；端盖设置多组镂空结构，兼顾减重与飞行过程中的风冷散热需求，出线口做圆角过渡处理，避免飞行震动磨损线缆绝缘层，转轴处设置轴承安装位，保证转动过程的同轴度与顺滑度，适配多旋翼飞行器的动力输出需求，可用于航模动力系统的结构验证、装配模拟、教学演示等场景。
