220V法兰安装式交流电机三维数模

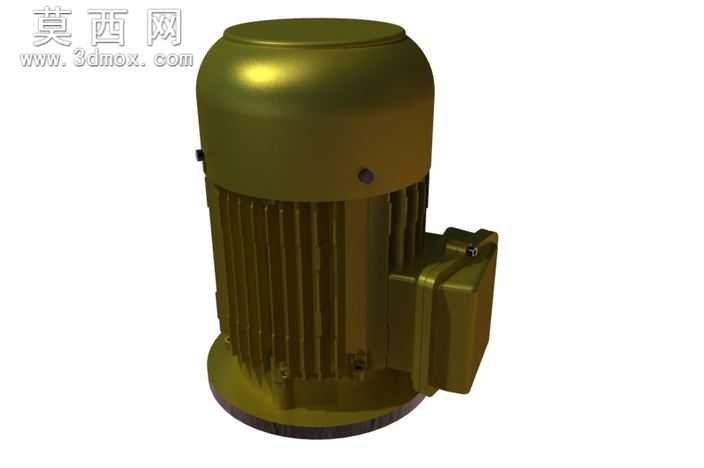

本模型为220V法兰安装式交流电机的完整三维数模，建模过程严格遵循小型单相交流电机的通用工业设计规范，完整还原了实体电机的全部外部结构特征。建模阶段首先以电机的安装法兰为基准定位，确定整机的轴向与径向尺寸基准，依次构建底部法兰安装盘、机座筒体、上部端盖、侧置接线盒四大核心结构模块，各模块间的装配贴合关系完全匹配实际电机的装配逻辑，不存在结构错位或干涉问题。模型的机座部分完整还原了轴向分布的散热筋结构，每一条散热筋的凸起高度、筋条间距、圆角过渡都按照工业电机的散热设计标准制作，既还原了真实电机的外观特征，也对应了实际产品的散热功能设计；侧置的接线盒部分做了细节刻画，包含盒体、盒盖、接线端口的结构区分，还原了接线盒与机座的连接固定结构。模型的材质渲染采用了工业电机常用的橄榄绿烤漆质感，调整了金属漆面的反光度与粗糙度参数，还原了铸铁机座经喷漆处理后的哑光金属质感，端盖与法兰边缘做了轻微的倒角处理，避免尖锐棱角不符合实际加工工艺的问题，接线盒部分的材质与机座保持统一，整体视觉效果与实体工业电机高度一致。从设计思路来看，本模型以法兰安装的连接特性为核心设计点，底部法兰盘的安装孔位、止口尺寸都参考了通用小功率交流电机的安装标准，可直接用于设备装配场景的布局验证；整机的外形比例协调，各部分结构的尺寸比例符合220V小功率交流电机的常规参数，没有出现比例失真的问题。模型的细节处理兼顾了外观还原与结构合理性，机座与端盖的连接缝、散热筋的根部圆角、接线盒的固定凸台等细小结构都做了完整呈现，没有过度简化丢失关键特征，能够满足教学演示、设备布局、方案展示等多种场景的使用需求，可直观展现法兰安装式交流电机的外部形态与安装接口特征。
