液压管路固定用镀铬金属油管夹

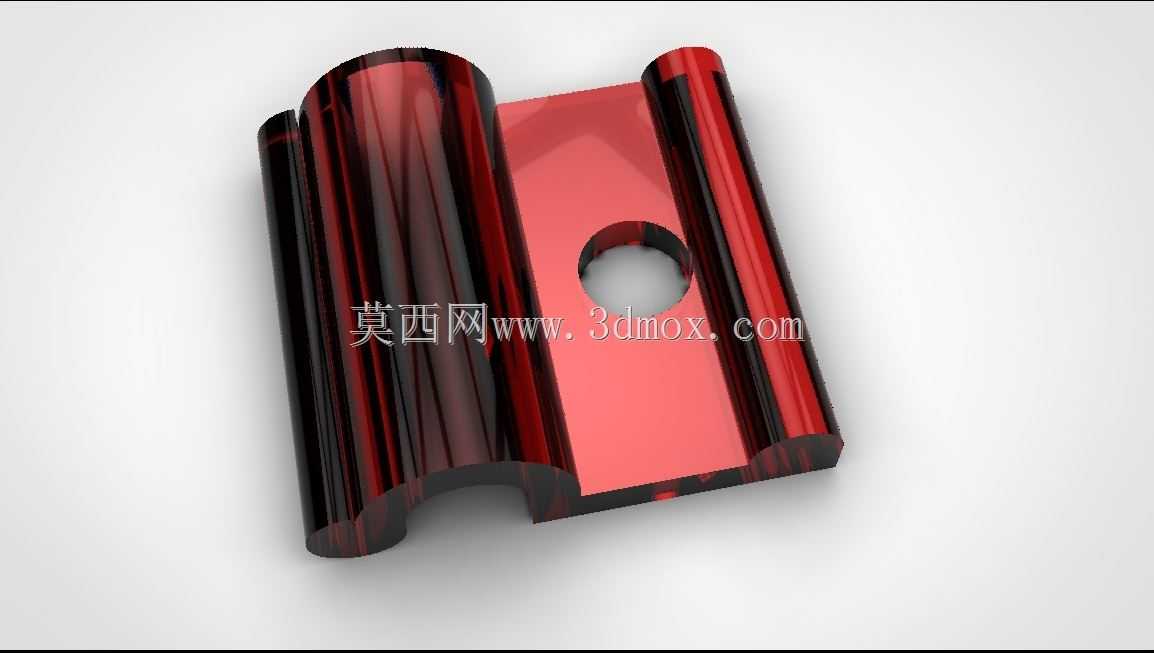

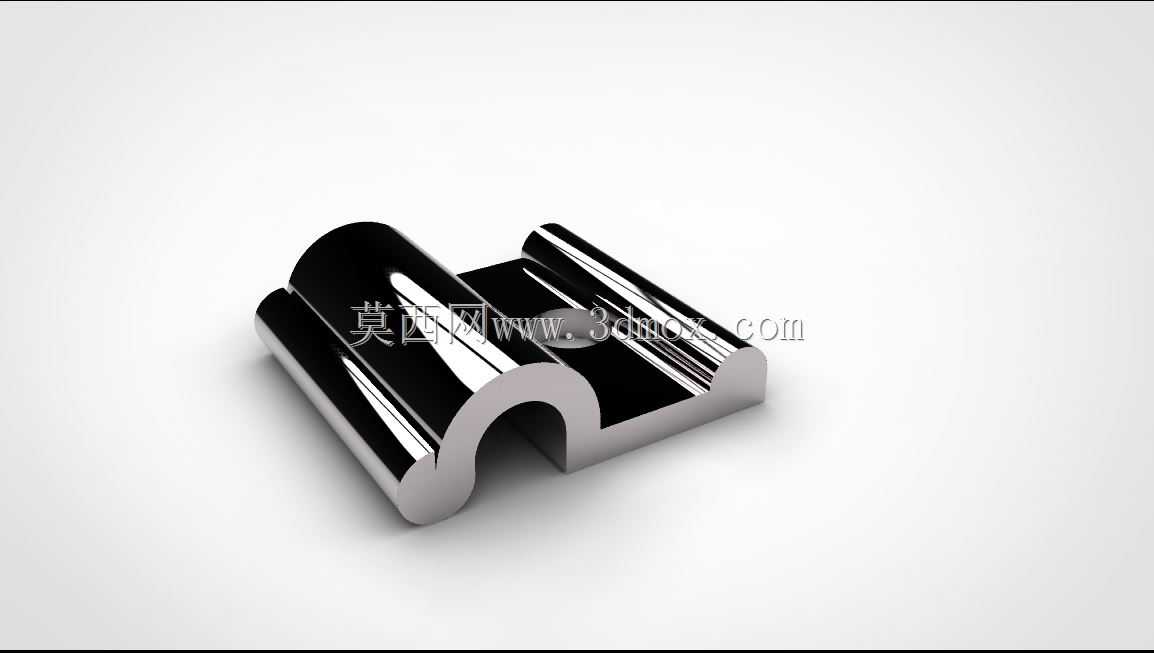

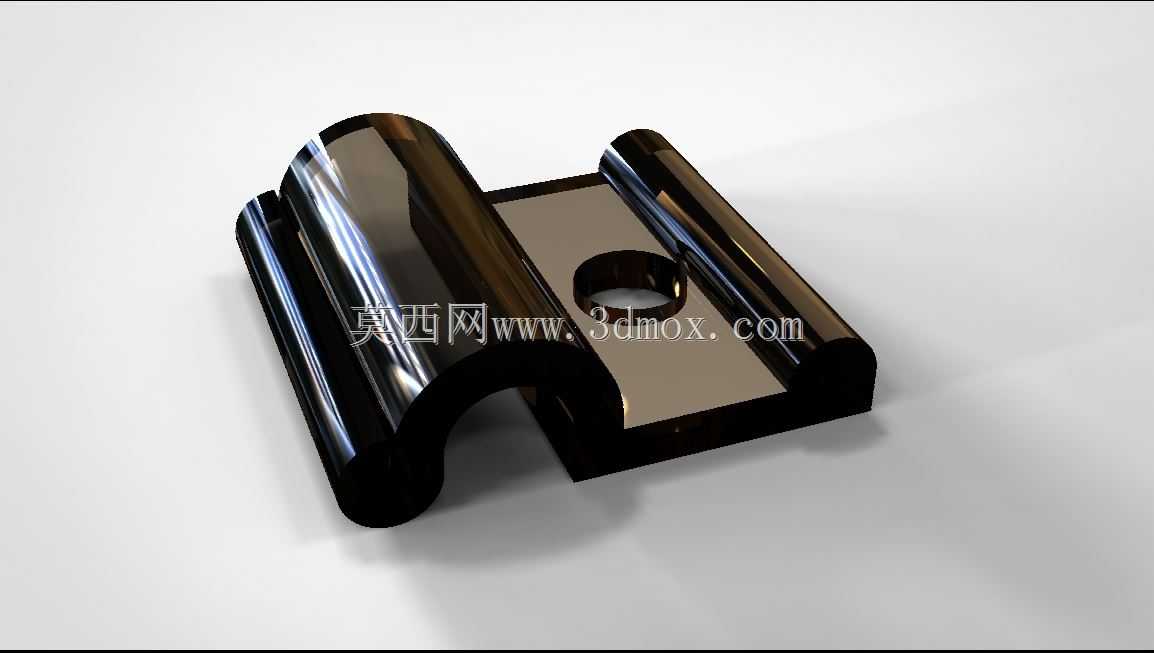

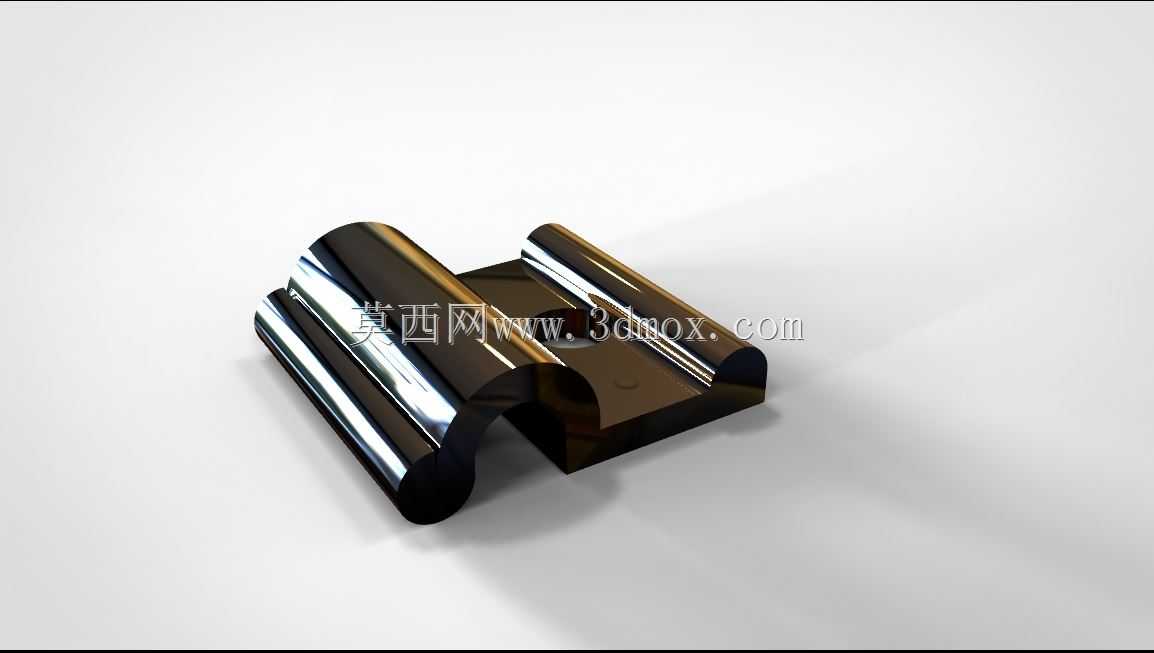

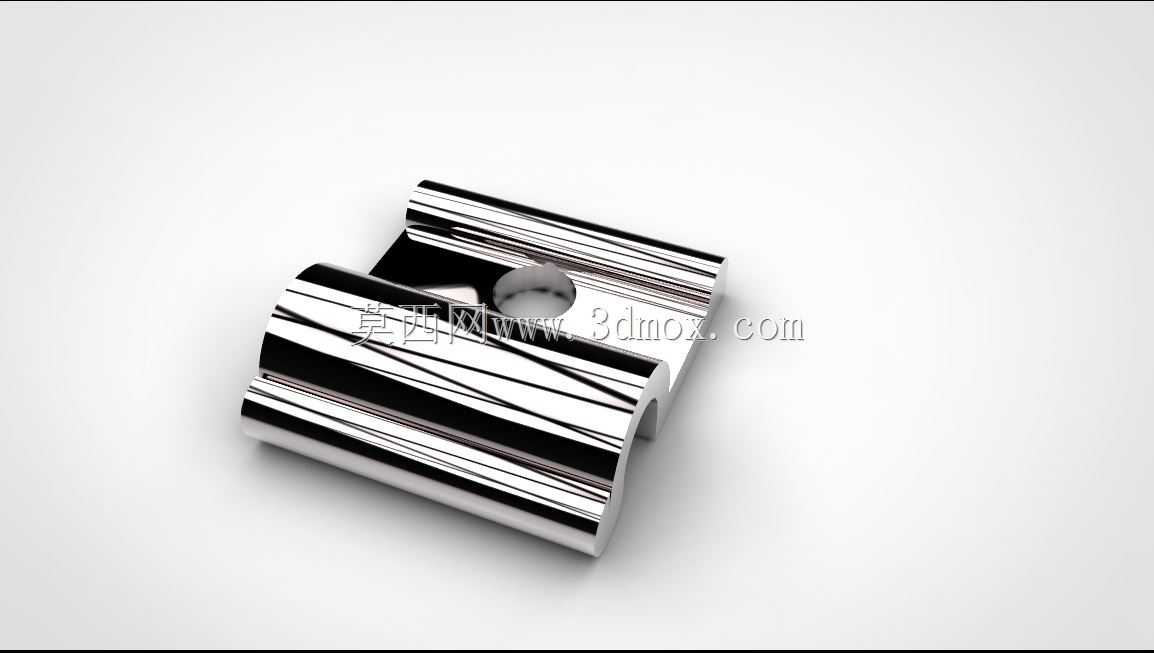

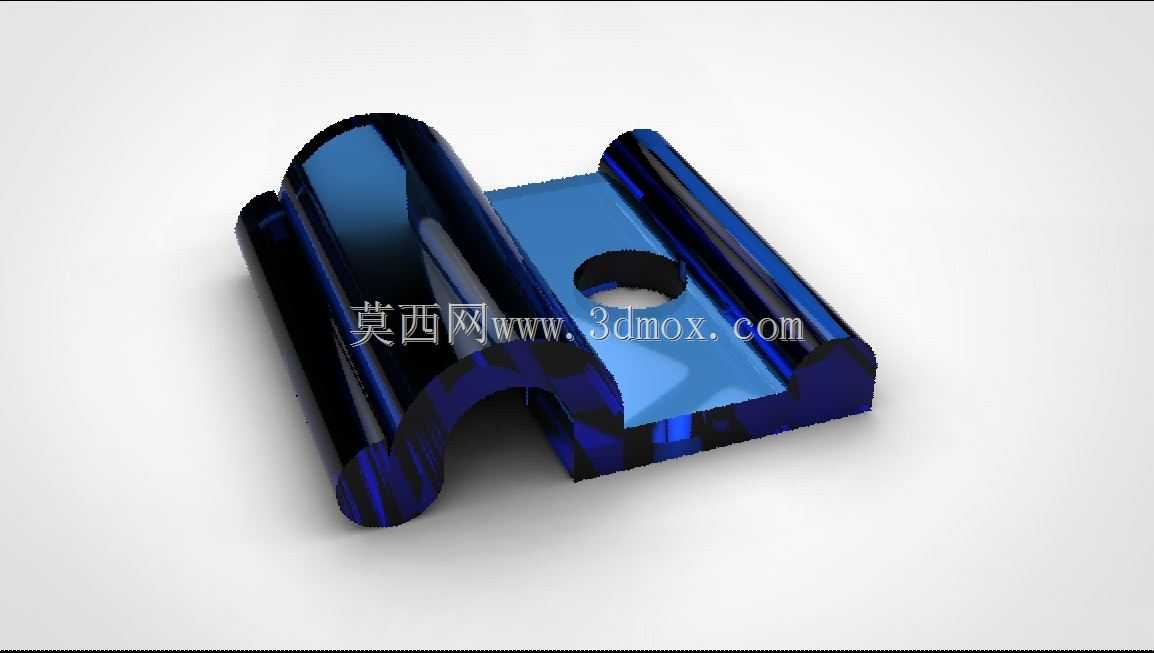

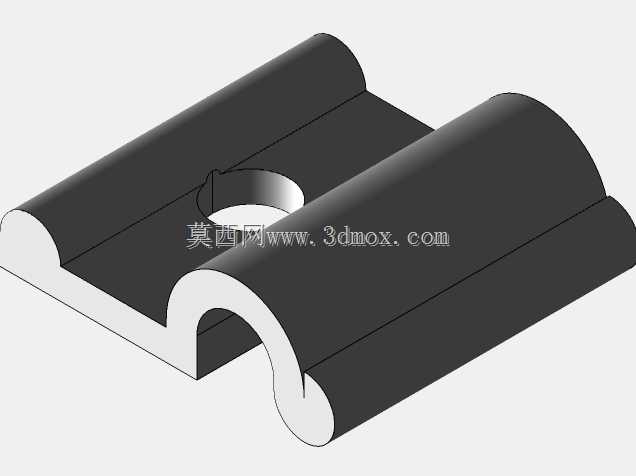

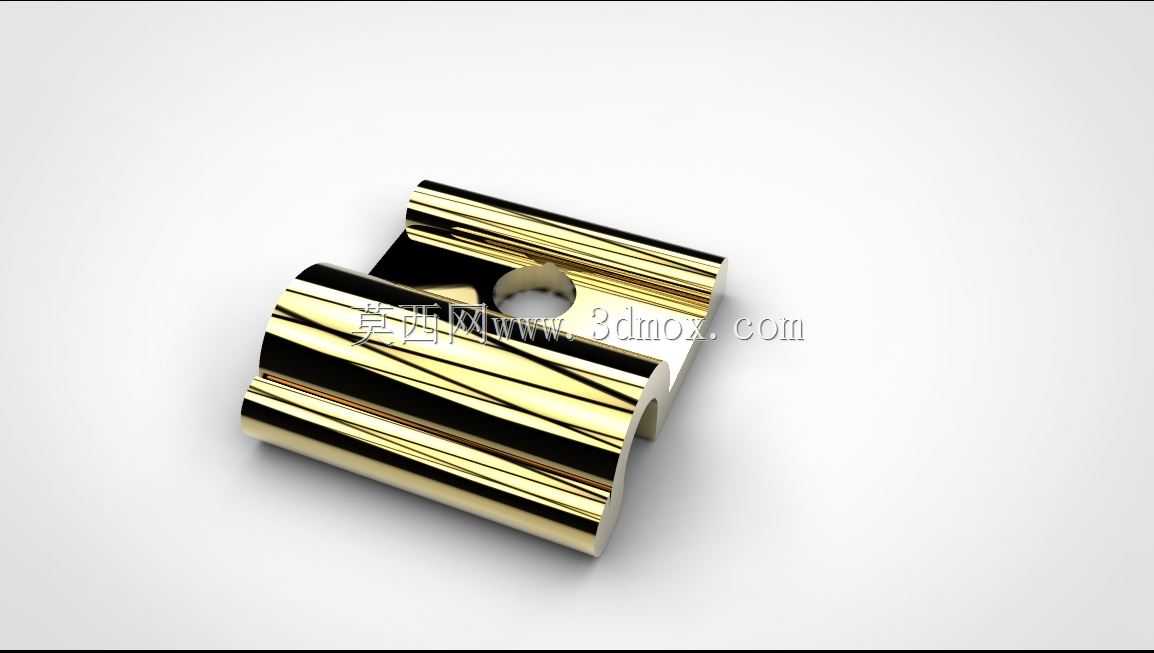

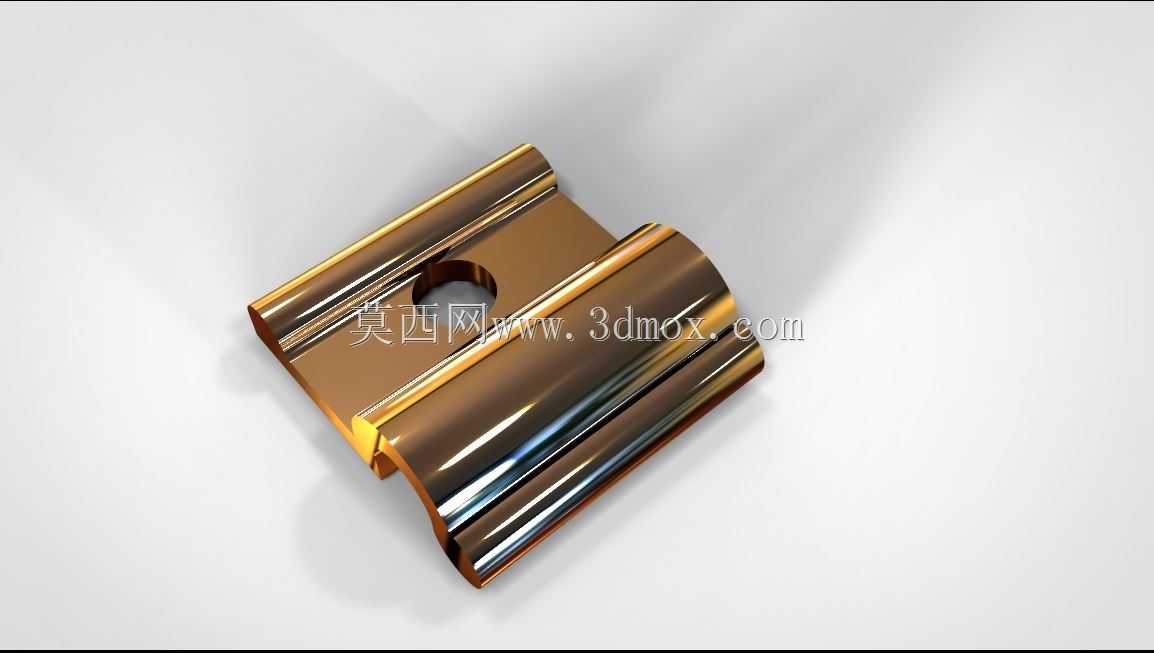

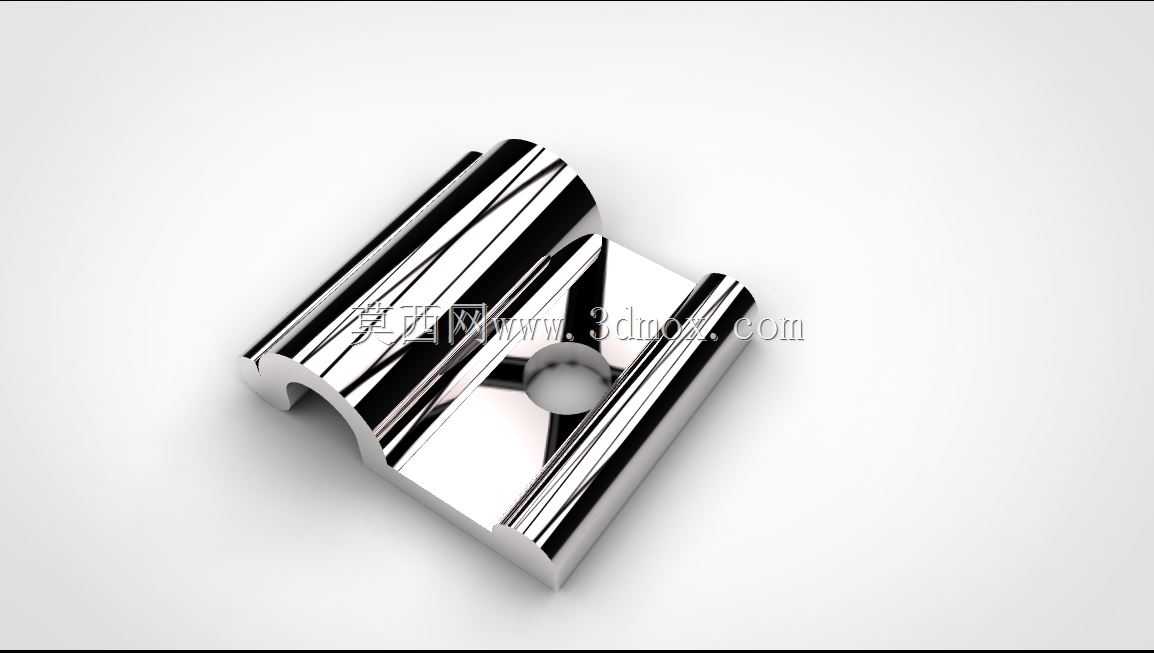

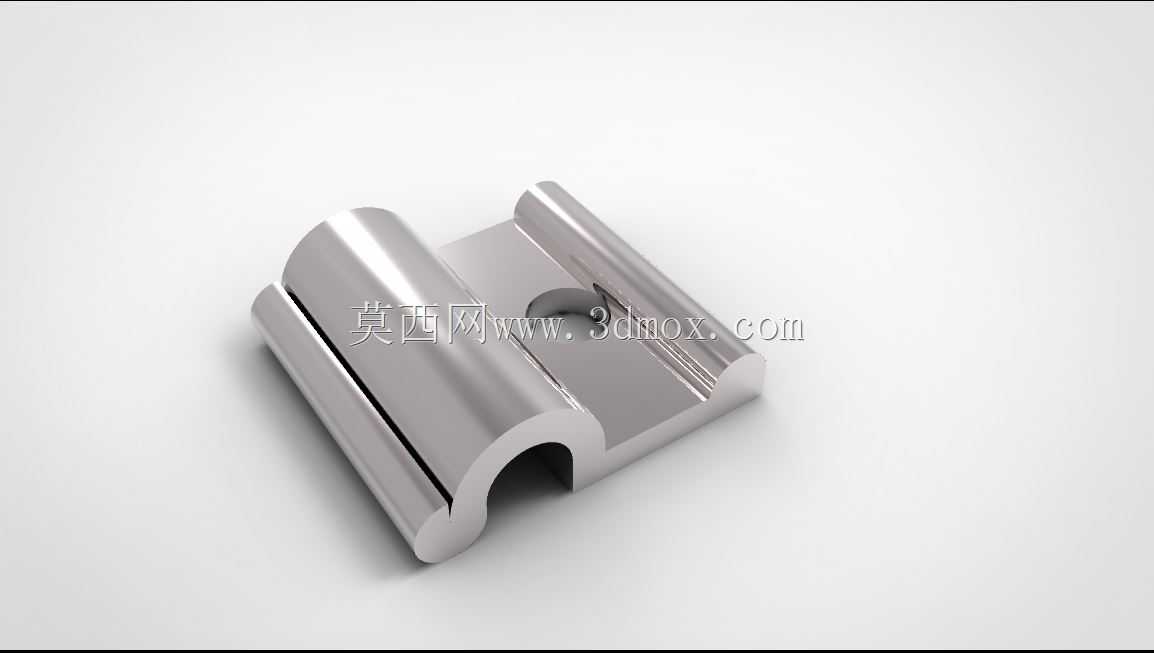

在液压系统、润滑管路、气动设备的布管作业中，油管夹是不起眼却直接决定管路运行稳定性的基础零件，很多现场布管出现的管路磨损、接头渗油、共振异响问题，追根溯源都和管夹选型、安装设计不合理有直接关系。这款金属油管夹采用对称式的双圆弧夹持槽设计，两个半圆槽的弧度经过适配校准，能够同时卡装两根平行排布的同外径硬管，不管是冷轧精密无缝钢管、紫铜润滑油管还是硬质尼龙气动管，都能在槽内获得均匀的抱紧力，不会出现局部应力集中压伤管壁的情况。夹体中间的安装孔为沉孔设计，安装时内六角圆柱头螺钉的头部可以完全沉入孔内，不会突出夹体表面刮蹭周边管路或者操作人员的线缆、防护服，安装孔的孔径适配常规的M6内六角螺钉，和市面上通用的安装支架、设备预制安装孔位完全匹配，不需要额外扩孔或者定制转接件。夹体底部为平整的安装贴合面，和安装基面接触时没有悬空缝隙，拧紧螺钉后整个夹体完全贴实安装面，不会因为设备运行振动出现夹体歪斜、夹持错位的问题。从设计逻辑上看，这款管夹没有采用常见的上下分体式抱箍结构，而是做成了一体式的成型夹体，两个夹持槽和安装基板为整体结构，相比分体式管夹少了一半的紧固件数量，现场安装时只需要拧紧一颗固定螺钉就能完成两根管路的固定，在批量布管的液压站、自动化生产线气路排布场景下，能大幅减少安装工时，降低现场装配的零件管理成本。夹持槽的边缘做了小半径的倒圆角处理，管路穿入槽内时不会被锐边划伤外表面，哪怕是带防护层的液压软管、包塑气动管，长期夹持也不会出现防护层被割破的情况。夹体的整体外形做了轻量化的切边处理，在保证夹持槽壁厚足够、安装基板强度达标的前提下，去除了非受力区域的多余材料，既降低了零件自身重量，也不会因为外形过于臃肿占用过多布管空间，在设备内部管路排布密集、安装空间局促的位置，比如机床主轴箱周边的润滑油路、工程机械发动机舱内的燃油管路、注塑机液压阀组周边的压力油管排布场景下，这种紧凑的外形设计能大幅提升布管灵活性，不会和周边的阀件、线缆、结构件产生干涉。实际使用中，这类金属管夹相比塑料尼龙管夹，耐温范围更宽，在设备周边有高温辐射、或者管路输送高温介质的场景下，不会出现老化脆裂、夹持力衰减的问题，表面的镀铬处理层不仅能提升零件的防锈能力，在有切削液、润滑油飞溅的设备内部使用时，也不会被油污腐蚀出现锈迹，长期使用后依然能保持稳定的夹持力。安装时需要注意，夹持管路前要确认管夹的安装基面平整，不能把管夹固定在有焊缝凸起、安装面倾斜的位置，否则拧紧螺钉后夹体出现变形，会导致夹持槽的圆弧度失准，抱紧力不均匀，容易出现管路松动的问题；平行排布的两根管路外径差不能超过1mm，否则会出现一根管抱紧、另一根管虚夹的情况，设备运行时虚夹的管路会产生振动磨损。另外在管路存在热胀冷缩的长管路排布场景下，管夹的固定间距要根据管路材质调整，钢管管路的固定间距控制在1-1.5米，尼龙管的固定间距控制在0.6-0.8米，避免管路在温度变化时出现弯曲变形。这款管夹的夹持槽圆弧半径适配常用的6mm、8mm外径硬管，覆盖了绝大多数小型液压系统、气动系统、润滑系统的管路规格，不管是新设备的布管设计，还是旧设备的管路改造固定，都能直接适配使用。
