复古双缸热动力演示装置结构设计

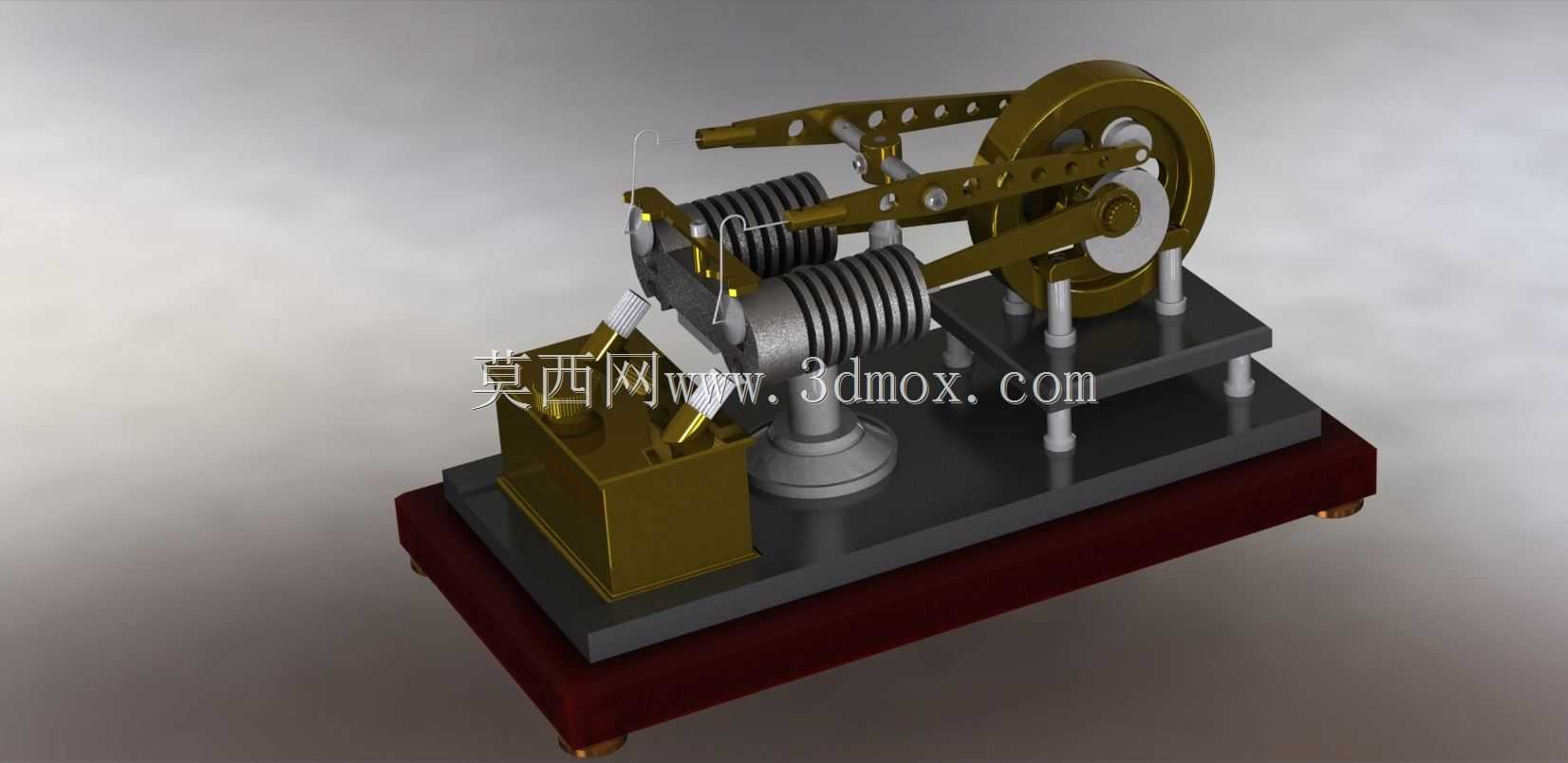

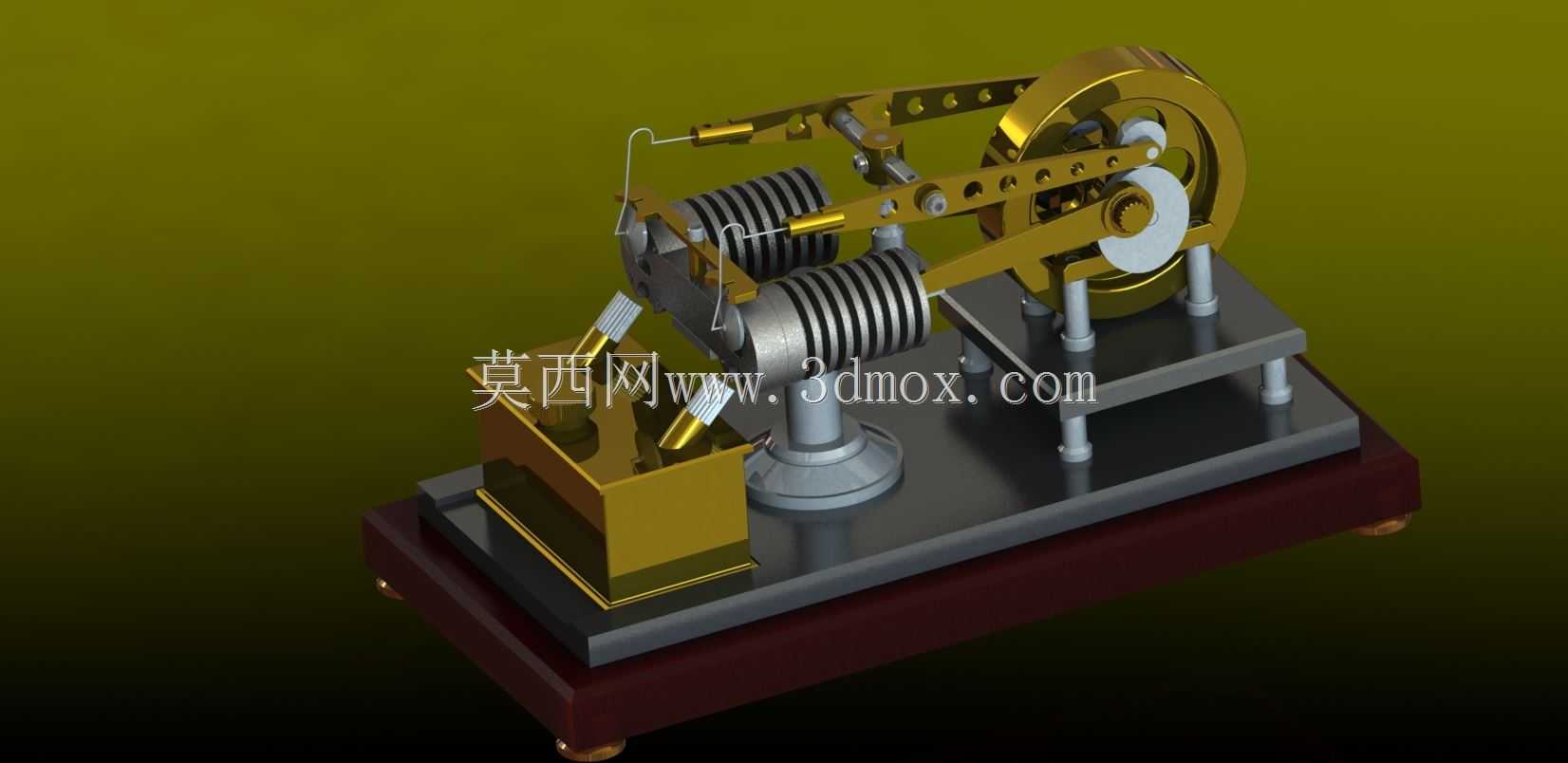

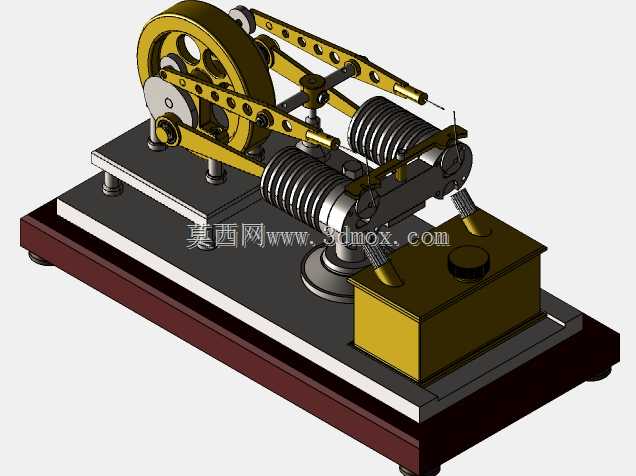

这款双火焰驱动的热动力装置，常被应用于高校工程热物理课程的演示教具场景，也可作为工业科普展馆的互动展项，直观展示外燃式热机的能量转换逻辑，帮助学习者理解热能向机械能的转化路径，区别于常见的内燃机结构，它依靠双侧火焰加热形成的温差推动活塞做功，没有复杂的喷油点火系统，运行过程更平缓，适合低速工况下的动力输出演示。从结构设计逻辑来看，整体采用对称式双缸布局，两个带散热鳍片的缸体平行布置在铸铝基座上，缸体下方预留了火焰加热的安装空间，可适配常规的酒精灯作为热源，加热区域与传动机构之间设置了隔热挡片，避免高温直接传导至曲柄连杆机构造成润滑脂失效。传动部分采用开放式曲柄飞轮结构，大直径的黄铜飞轮布置在机构侧方，依靠自身转动惯量抵消双缸做功的相位差波动，保证输出轴转动的连续性，连杆与活塞的铰接处采用微型铜套衬套，减少往复运动的磨损，同时预留了0.02mm的配合间隙，兼顾热胀冷缩的形变余量，避免高温工况下出现卡滞。安装边界方面，整套机构固定在多层复合基座上，最下方的木质底座起到隔振与装饰作用，中层的黑色金属安装板承担所有结构件的定位载荷，所有立柱与安装板的连接都采用定位销加螺栓的双重固定方式，保证长期运行后不会出现松动偏移，整体安装 footprint 控制在200mm*150mm范围内，高度不超过180mm，放置在普通实验台面上不会占用过多操作空间，基座底部预留了四个M4的螺纹安装孔，可根据需求固定在专用演示台架上。功能特性上，双侧缸体独立配气，通过摇臂结构同步控制进排气时序，当一侧缸体被加热形成内部压力差推动活塞下行时，另一侧缸体处于冷却复位行程，两个活塞的运动相位差设置为180度，可让输出轴的扭矩输出更均匀，不需要额外加装平衡块就能抵消大部分往复惯性力。设计过程中特意将所有传动结构外露，没有设置封闭的机壳，一方面是为了演示时能清晰观察到每个部件的运动状态，另一方面也方便日常维护时直接对铰接点加注润滑脂，不需要拆解外壳。缸体表面的环形散热鳍片并不是装饰结构，而是为了加快缸体冷端的散热速度，拉大冷热端的温差，提升能量转换效率，鳍片的厚度设置为1mm，间距3mm，既保证足够的散热面积，也不会因为鳍片过密增加不必要的加工成本。飞轮的轮缘部分做了加厚处理，大部分质量集中在轮缘位置，在同等重量下能获得更大的转动惯量，让装置启动后能维持更稳定的转速，即使热源出现小幅波动，也不会出现转速骤降或者停转的情况。连接缸体与基座的立柱采用不锈钢材质，避免长期在高温环境下出现锈蚀，立柱与上下安装面的垂直度公差控制在0.05mm以内，保证活塞运动时不会出现偏磨，延长整套机构的使用寿命。在实际教学应用中，这套装置可以搭配转速传感器、温度传感器使用，实时采集不同加热温度下的输出转速、扭矩数据，帮助学习者计算热机的实际转换效率，对比不同缸体结构、不同飞轮重量对运行稳定性的影响，相比纯理论的公式讲解，实体结构的演示能让抽象的热力学概念更具象。针对科普展项的使用场景，设计时特意将所有运动部件的边缘做了R2的圆角处理，避免参观者误触时被划伤，加热区域外围预留了足够的安全距离，配合透明的防护外罩就能满足公共展示的安全要求，不需要额外加装复杂的防护结构。整套结构的零件全部采用常规机械加工工艺即可生产，没有特殊的异形结构，缸体采用铝合金车削加工，连杆、飞轮采用黄铜铣削加工，基座板材采用常规的钢板切割折弯，加工成本可控，适合小批量制作作为教学用具。
