可回转式机用精密虎钳结构设计

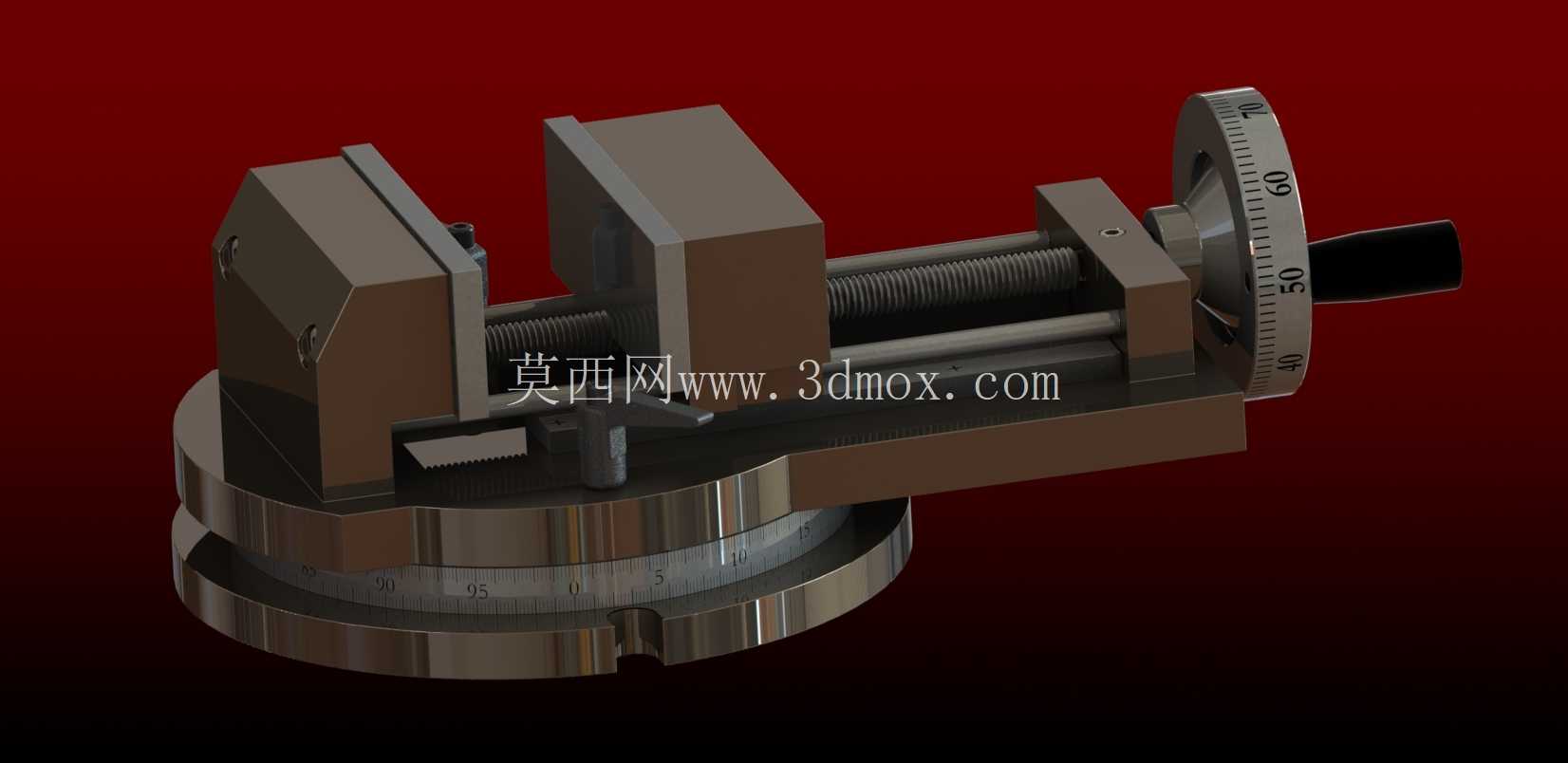

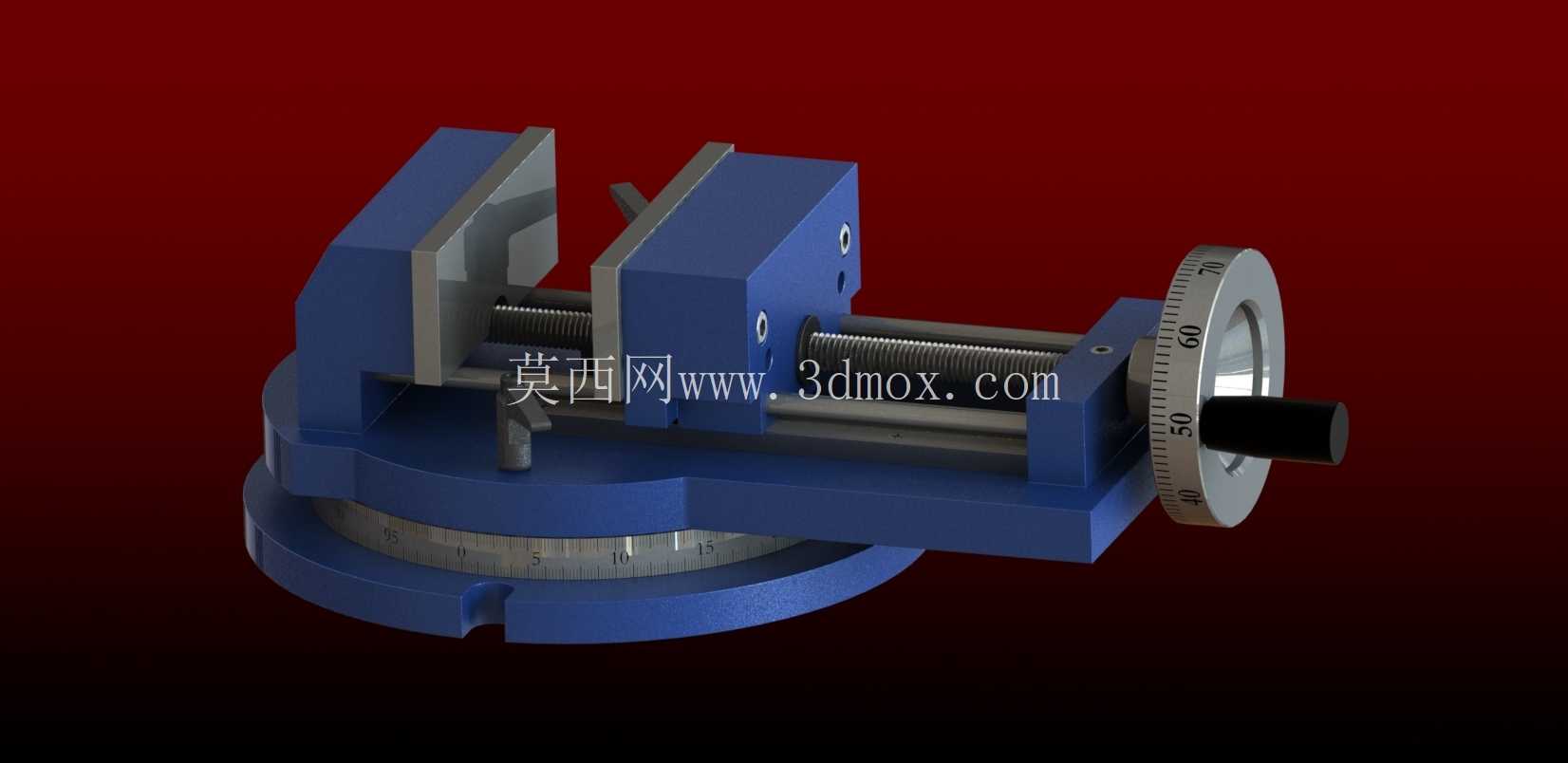

这款可回转式机用虎钳的三维结构，完整还原了车间现场常用机用平口钳的全部功能细节，从底座的回转刻度盘到钳身的丝杠进给机构，每一处配合关系都按照实际加工装配要求做了还原。在实际生产场景中，这类虎钳主要适配铣床、钻床、磨床以及轻型加工中心的工位装夹需求，也可作为钳工台的标配工装完成划线、锉修、钻孔等手工作业的工件固定，区别于普通台虎钳的固定安装形式，带回转底座的结构可以在不松开工件二次装夹的前提下，通过底座的刻度转盘完成0到360度范围内的角度调整，刻度盘的分度精度直接决定了多面加工时的角度对位准确性，建模时特意还原了底座的锁紧机构，当转盘旋转到目标角度后，扳动底座侧边的锁紧扳手即可通过楔形压紧结构将转盘与固定底座锁死，避免加工过程中受切削力影响出现角度偏移。

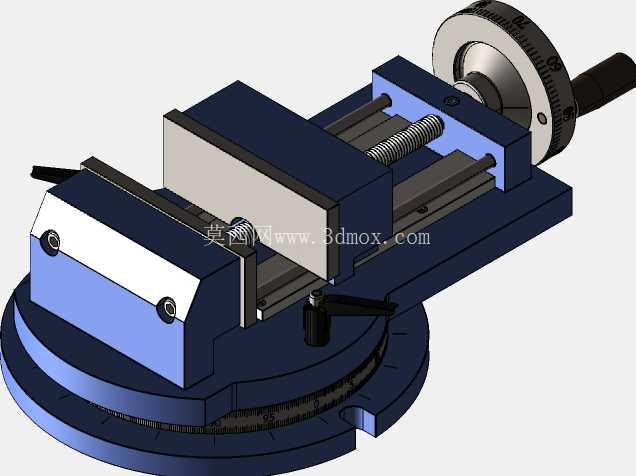

从功能结构来看，钳体部分采用了固定钳身与活动钳身的分体式设计，固定钳身与回转底座通过中心定位轴连接，保证旋转过程中钳身的同轴度不会出现偏差，活动钳身通过梯形丝杠带动实现开合动作，梯形丝杠的选型本身就考虑了装夹时的自锁需求，当夹紧工件后丝杠不会因为切削振动出现反向退牙的情况，不需要额外增加锁紧装置就能保持足够的夹紧力。钳口部分做了可拆卸式的结构设计，实际使用中可以根据加工工件的材质更换不同类型的钳口板，比如加工软质有色金属时可以更换铜质钳口避免夹伤工件表面，加工毛坯件时可以更换带齿纹的淬硬钳口增大摩擦力防止工件打滑，钳口板通过沉头螺钉固定在钳身上，磨损后可以快速更换不需要整体报废钳体。

设计过程中对安装边界做了明确的尺寸约束，底座的安装孔位按照通用机用虎钳的安装标准做了等距布置，可以直接适配多数机床工作台的T型槽间距，不需要额外制作过渡转接板就能完成固定。钳身的最大开口距离按照常规机加工零件的夹持范围做了合理设定，既可以满足小型精密零件的装夹需求，也能适配中等尺寸的毛坯件加工，活动钳身的导轨面采用了燕尾槽配合结构，相比平导轨结构拥有更好的导向精度和抗倾覆能力，当工件夹持位置偏向钳口一侧时，燕尾槽的配合面可以承受额外的倾覆力矩，避免活动钳身出现翘起导致工件装夹歪斜。丝杠端部的手轮做了刻度环设计，每一小格的进给量对应固定的钳口移动距离，在做精密对刀或者微量进给调整时，可以通过刻度环直接读取进给量，不需要反复测量钳口间距就能控制夹紧的行程，对于薄壁零件的装夹来说，这种带刻度的进给手轮可以有效控制夹紧力大小，避免夹紧力过大导致零件出现装夹变形。

在实际选型应用中，这类回转式虎钳的优势在于多工序加工的效率提升，比如加工零件上多个呈角度分布的孔系或者斜面时，只需要一次装夹完成基准找正，后续通过旋转底座刻度盘就能完成不同角度的工位切换，相比每次调整工件重新装夹找正的方式，能大幅减少辅助工时，同时也能避免多次装夹带来的基准误差。建模时对所有运动部件的行程做了干涉检查，活动钳身移动到最大开口位置时不会与钳身端部的丝杠支撑座出现碰撞，底座旋转到任意角度时钳身的突出部分都不会超出底座的安装边界，避免安装后与机床的其他部件出现运动干涉。钳体的整体结构做了等强度设计，在保证整体刚性的前提下尽量减少不必要的材料冗余，底座的加强筋布置完全对应夹紧和切削过程中的受力方向，不会出现刚性薄弱点导致装夹时钳体变形。
