可回转式机用精密台虎钳结构设计

在机械加工、钳工装配、设备维修以及小型零件精密检测的作业场景里，台虎钳是工位上出现频率极高的通用工装，这款带回转底座的机用虎钳，适配绝大多数台式钻床、小型铣床、钳工操作台的安装需求，是小尺寸零件装夹定位的核心辅助工装。日常作业中，不管是对小型金属坯料进行锉削、锯切、錾削等手工钳工工序，还是在轻型机加工工序里固定待铣削、钻孔、攻丝的工件，这类虎钳都能提供稳定的夹紧力，避免加工过程中工件移位造成的尺寸超差、刀具崩损问题。

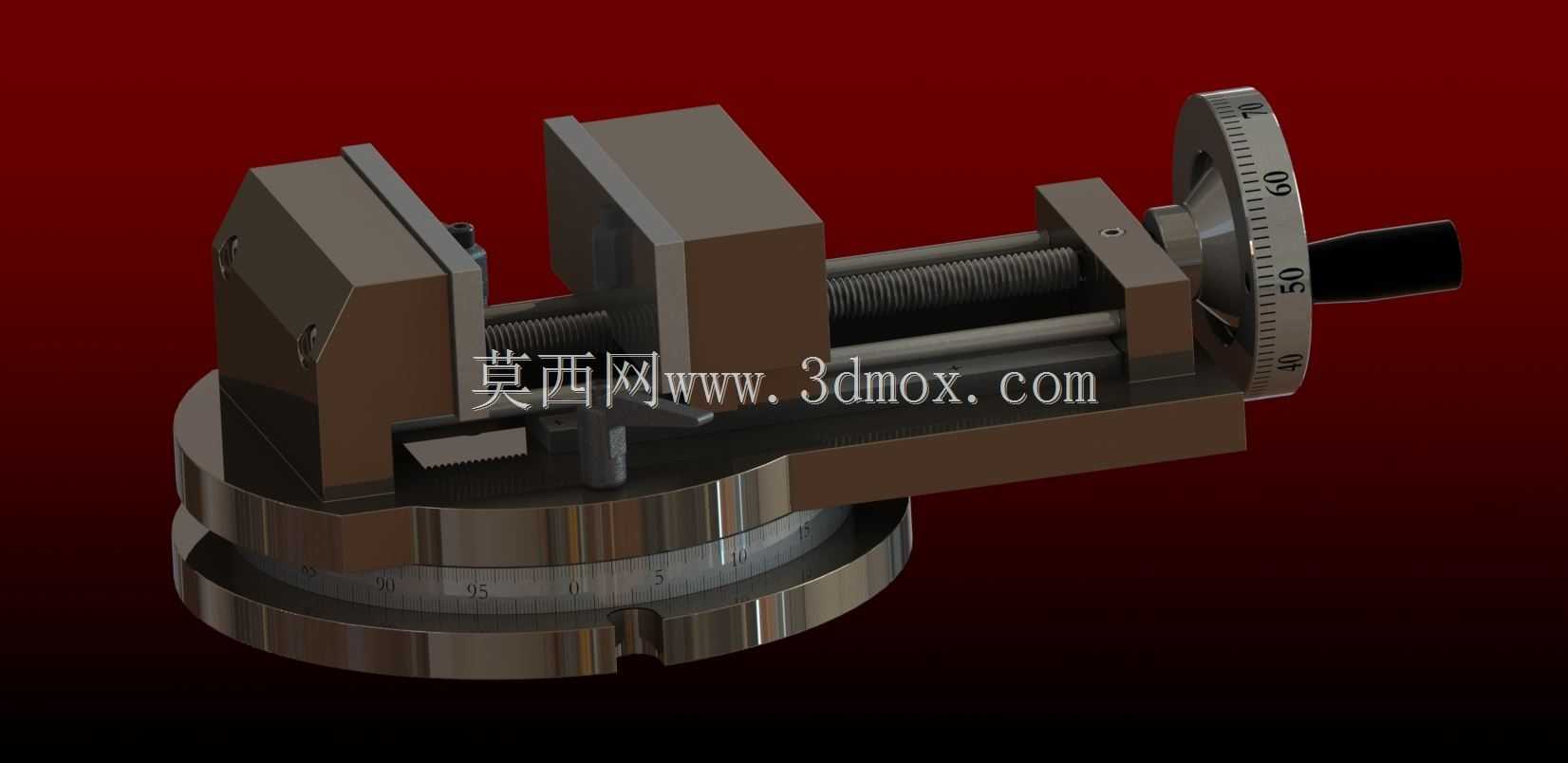

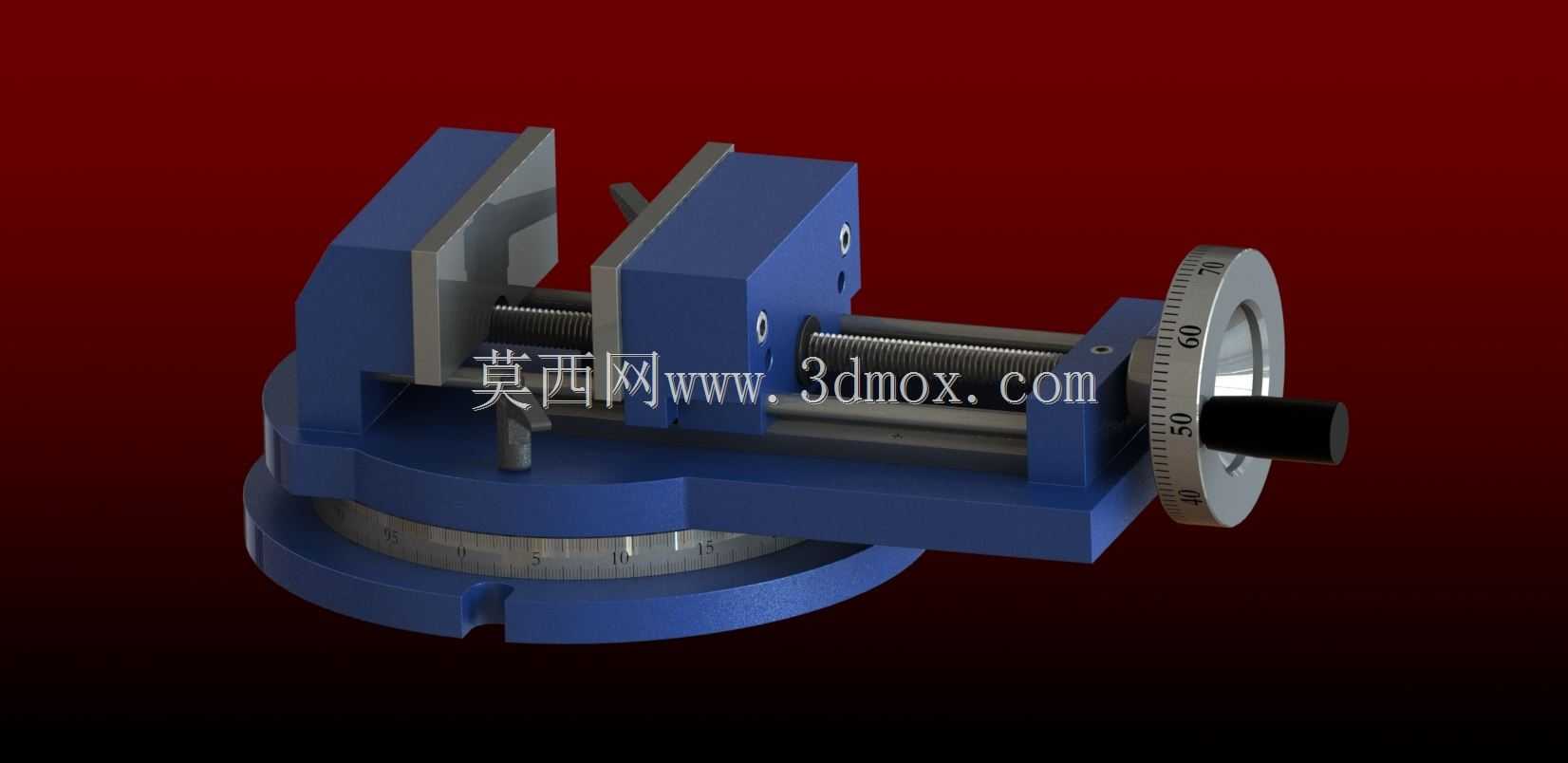

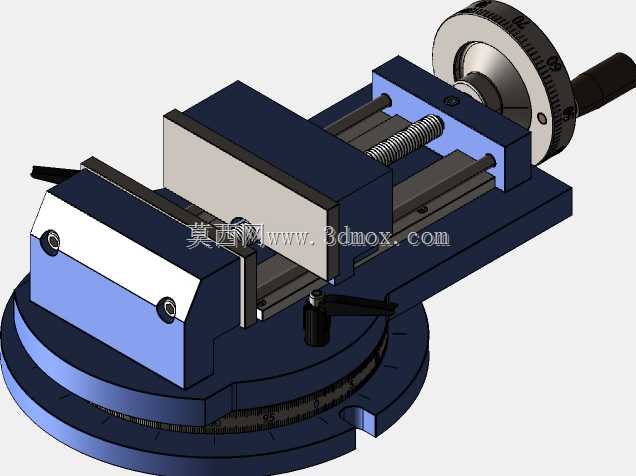

从功能特性来看，这款虎钳的核心结构分为固定钳身、活动钳身、丝杠进给机构、刻度转盘底座、夹紧砧座几个部分。固定钳身与回转底座通过中心转轴连接，底座周边设置了锁紧结构，松开锁紧手柄后，钳身可沿底座的刻度盘做360度水平回转，刻度盘上的角度标识能帮助操作人员快速调整装夹角度，不需要反复拆卸工件就能完成不同角度面的加工，尤其适合需要多面钻孔、斜面修锉的小型零件加工场景，能大幅减少工件重复装夹的找正时间。活动钳身通过梯形丝杠与固定钳身连接，梯形丝杠的传动特性具备自锁能力，当夹紧力达到作业需求后，不会因为加工过程中的振动出现钳口松退的问题，钳口部位采用可更换的淬硬钳口板，表面加工有交叉防滑齿纹，既能增大与工件接触面的摩擦力，避免装夹打滑，长期使用磨损后也可以单独更换钳口板，不需要整体报废钳身，降低工装维护成本。丝杠端部设置了带刻度的进给手轮，刻度环上的分度标识能帮助操作人员控制钳口的开合量，在对薄壁零件、易变形零件进行装夹时，可以通过刻度进给控制夹紧力，避免夹紧力过大造成工件变形。

设计思路上，这款虎钳优先考虑了工位适配性与操作便捷性，整体采用铸铁材质作为钳身与底座的基础材料，铸铁的减震性能优异，能吸收加工过程中产生的振动，提升加工过程的稳定性，同时铸铁材料的刚性足够，在承受较大夹紧力时不会出现明显的形变，保证装夹精度。钳身的导轨面采用了矩形导轨结构，活动钳身沿固定钳身的导轨做直线进给，矩形导轨的导向精度高，承载能力强，长期使用磨损后可以通过调整镶条补偿间隙，维持钳口的平行度要求，避免出现钳口上紧后上下错位、夹不紧工件的问题。回转底座的底部设置了标准的安装螺栓孔位，适配常规钳工台、机床工作台的T型槽安装间距，安装时只需要通过T型螺栓将底座固定在工作台面上，就能保证虎钳在作业过程中不会出现移位。

从安装边界与外形尺寸来看，这类虎钳的钳口宽度覆盖常规小型作业的需求，钳口最大张开量可以满足绝大多数小型零件的装夹尺寸要求，整体高度控制在操作台安装后不会干涉刀具进给、手工操作的合理范围，底座的安装孔距符合通用工装的安装标准，不需要对现有工作台做额外改造就能直接安装使用。钳身回转时的外轮廓不会超出底座的安装边界，调整角度时不会与台面上的其他工装、工具发生干涉。在实际使用过程中，操作人员可以根据作业需求选择是否锁紧回转底座，当需要进行直向锉削、轴向钻孔等工序时，将钳身锁紧在0度位置即可保证装夹方向与进给方向平行；当需要加工斜孔、斜面时，松开锁紧手柄，将钳身转动到需要的角度后锁死，就能快速完成角度调整，不需要借助角度尺反复找正工件，对于小批量多工序的零件加工来说，能有效提升作业效率。另外，钳身的固定钳体端部预留了小型砧台面，可以满足小型零件的轻度敲击、校直作业需求，不需要额外在台面上摆放单独的砧铁，节省工位空间。丝杠部位的润滑注油孔设计在便于操作的位置，日常维护时只需要定期注入润滑脂，就能保证丝杠传动顺畅，避免铁屑、灰尘进入传动副造成的卡滞、磨损问题，延长工装的使用寿命。
