机加工外圆滚压网纹加工工装结构

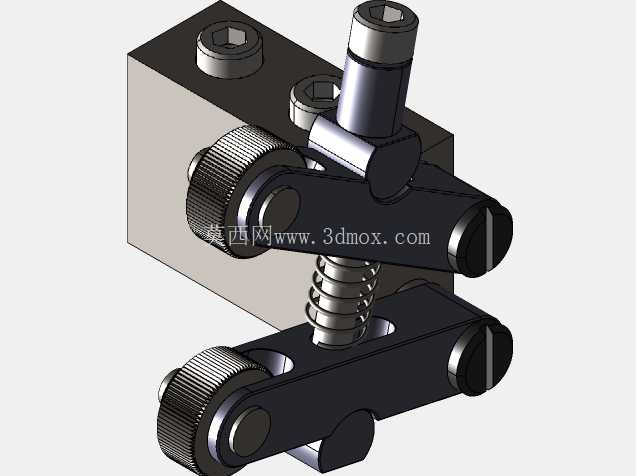

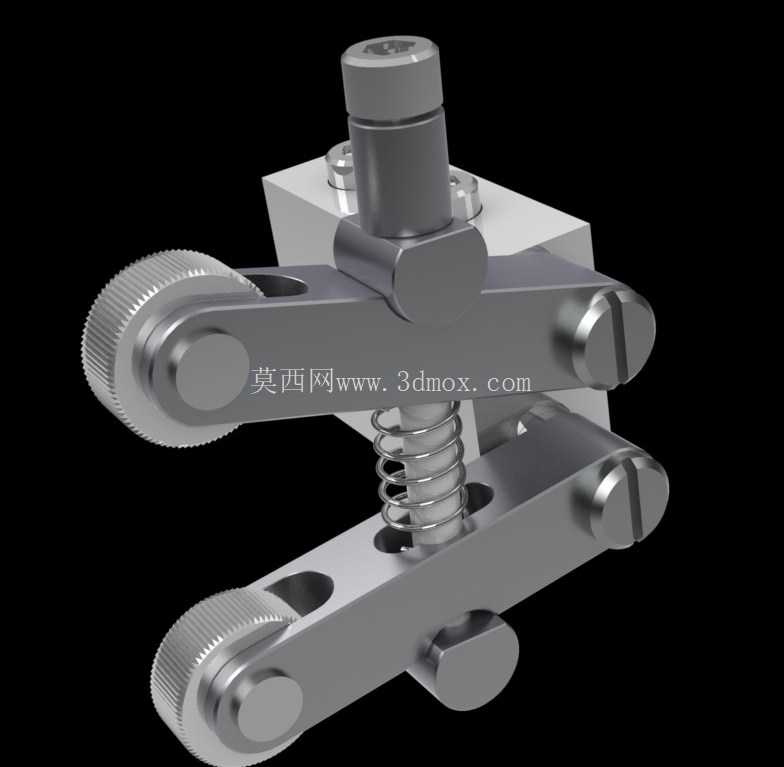

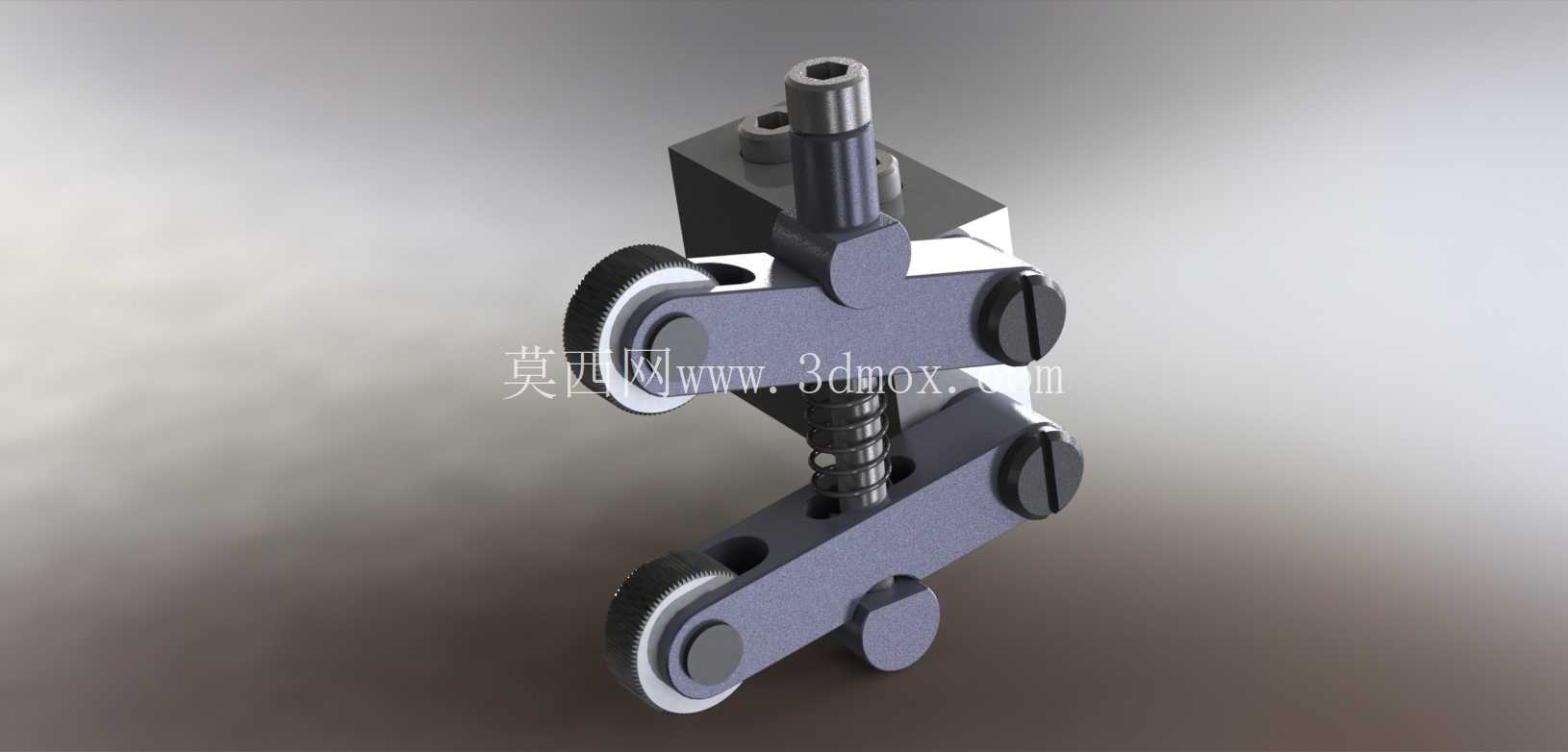

　　这套滚花加工工装主要适配普通车床、小型数控车床的外圆表面滚花加工工序，在五金零件、紧固件、操作手柄类工件的加工场景中应用广泛，核心作用是在工件外圆表面挤压出规则的网纹或直纹结构，提升工件握持部位的摩擦力，同时也能对工件表面产生冷作硬化效果，小幅提升工件表层的耐磨性能。从结构设计来看，整套工装采用双轮对称布局，上下两个滚花轮通过摆臂结构连接在主体基座上，摆臂与基座之间设置了压紧调节结构，可根据待加工工件的直径尺寸调整两轮的开合间距，适配不同直径范围的外圆滚压需求。

　　基座上部设置了标准的刀杆装夹段，可直接装夹在车床的四方刀架上，不需要额外制作过渡连接座，装夹定位的基准面经过磨削处理，装夹后滚花轮的回转中心与车床主轴中心的平行度可控制在0.02mm以内，避免滚压过程中出现乱纹、纹路歪斜的问题。摆臂与基座的铰接部位采用间隙配合的销轴连接，销轴表面做了淬火处理，硬度达到HRC55以上，可承受滚压过程中产生的径向挤压力，长期使用也不会出现铰接部位磨损松旷的问题。两个滚花轮的轮面纹路参数统一，安装时两轮的纹路相位对齐，滚压过程中两轮同时接触工件表面，受力对称平衡，不会像单轮滚花刀那样对工件产生单侧径向推力，有效避免细长轴类工件滚花时出现的顶弯、让刀问题。

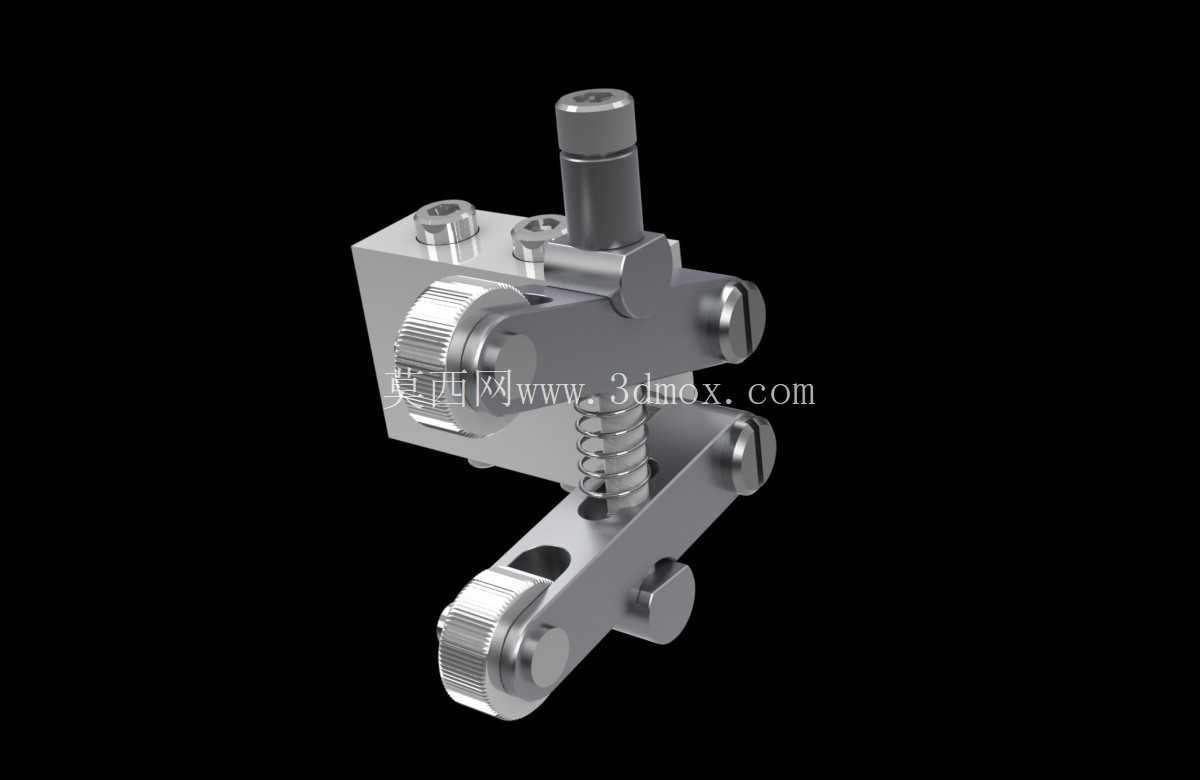

　　工装的压紧调节结构采用螺杆弹簧组合结构，旋转上部的调节螺杆即可调整两个滚花轮对工件的压紧力，弹簧结构可在滚压过程中提供一定的缓冲余量，遇到工件表面圆度存在小幅误差时，可自动补偿压紧力，避免出现局部纹路过深或过浅的问题。从安装边界尺寸来看，整套工装装夹段的截面尺寸为20mm×20mm，适配绝大多数中小型车床的刀架装夹尺寸，工装整体伸出长度控制在120mm以内，装夹后不会超出车床刀架的行程范围，加工直径范围覆盖6mm到60mm的常规外圆工件，可满足绝大多数常规五金零件的滚花加工需求。

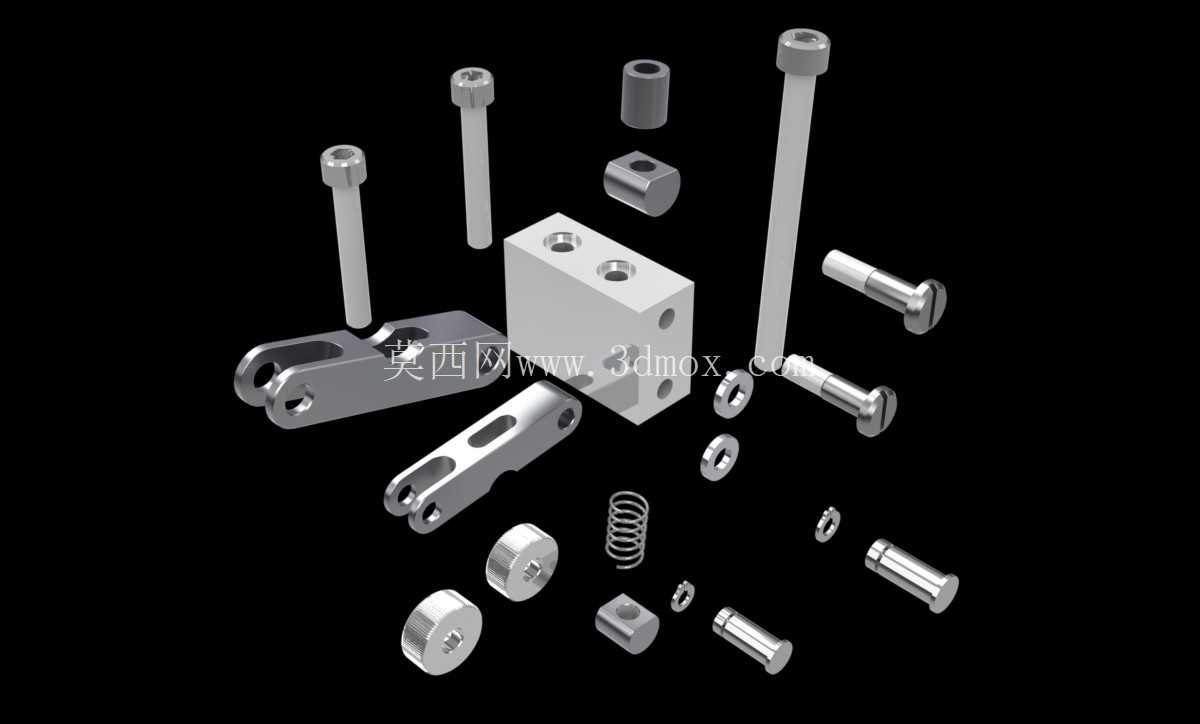

　　在实际使用过程中，这套工装不需要额外的动力驱动，依靠车床主轴带动工件旋转，滚花轮接触工件后依靠摩擦力随动旋转，滚压过程中只需要配合车床的自动走刀即可完成整段外圆的滚花加工，走刀量可根据纹路的节距参数调整，加工出的纹路均匀清晰，不会出现乱纹、崩边的问题。相比传统的单轮滚花刀，双轮对称结构的滚花工装对机床的刚性要求更低，在小型仪表车床上也能完成大直径工件的滚花加工，不会因为径向力过大导致机床振动。工装的所有受力部件都经过了调质处理，关键铰接部位做了表面淬火，整体结构刚性充足，长期使用不会出现结构变形，滚花轮作为易损件可单独拆卸更换，不需要整体更换工装，可有效降低生产中的耗材成本。在结构细节设计上，滚花轮的安装轴采用了防转定位结构，滚花轮内孔与安装轴之间设置了滑动轴承，滚花轮转动顺畅，不会出现卡滞导致的工件表面刮伤问题。基座的装夹面做了防滑纹理处理，装夹在刀架上后不会因为滚压过程中的反作用力出现移位，保证加工过程的稳定性。
