仿生多足微型探测机器人结构设计

这款仿生多足微型探测装置的结构设计，核心围绕狭小空间内的作业可达性展开，最初的设计切入点是针对工业管路内部检测、精密设备腔体探查这类常规轮式、履带式探测设备无法进入的场景，传统探测设备受移动方式限制，在存在不规则凸起、狭窄弯道、垂直攀爬需求的作业面容易卡滞，而多足仿生的构型能够依托离散的足端落点适配复杂非结构化地形，足端的防滑接触结构可以在金属管壁、复合材料腔壁等不同材质表面提供足够附着力，配合多关节的腿部自由度，可实现跨越高度为自身躯干高度1.2倍的障碍物，满足内径30毫米以上管路内部的全路径巡检需求。

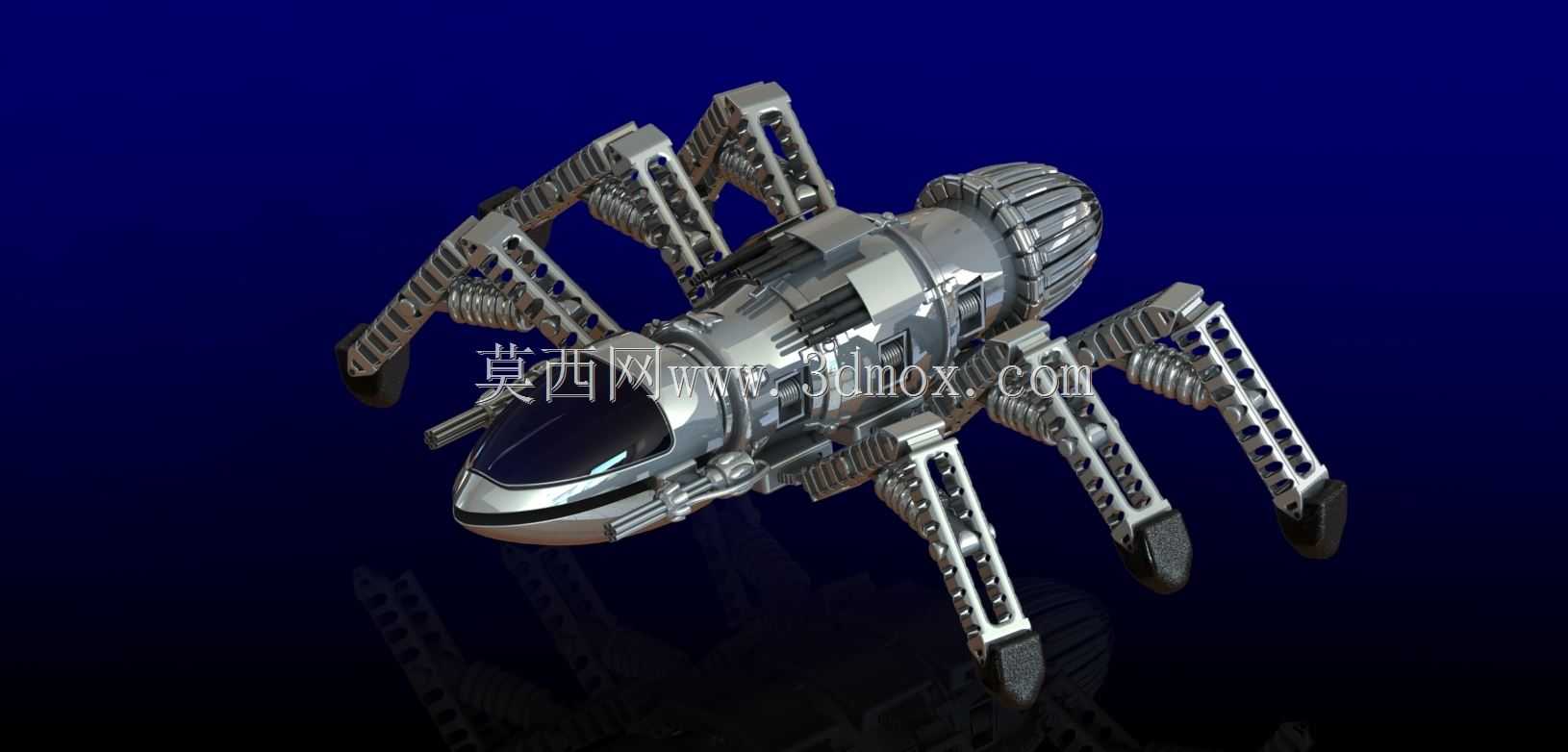

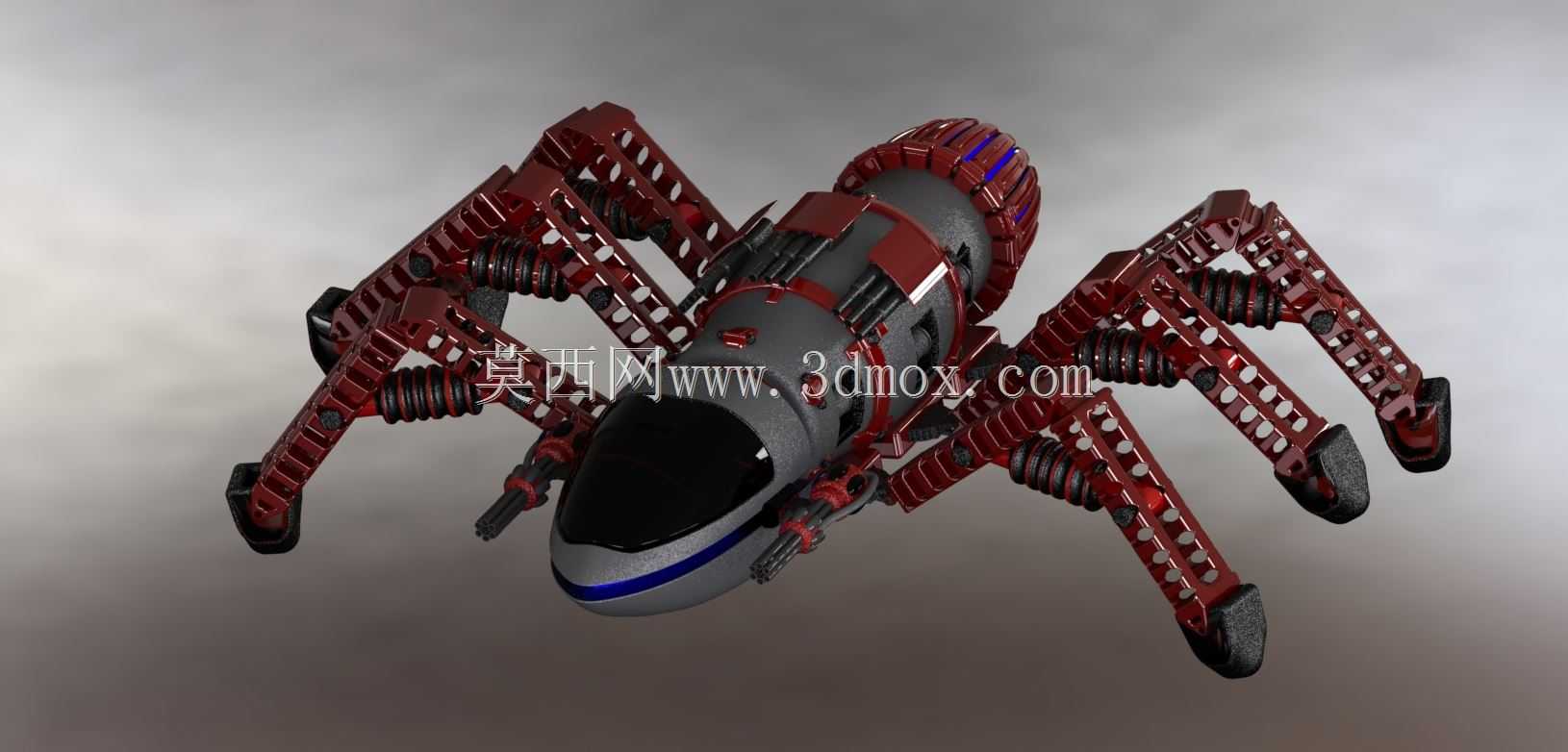

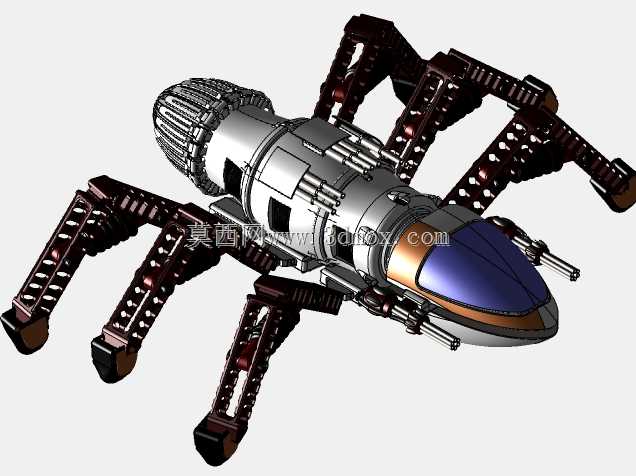

从结构布局来看，整体采用纺锤形流线躯干设计，躯干外壳做了圆弧过渡处理，没有突出的外置结构件，避免在狭窄空间内移动时勾挂管路内壁的焊缝、毛刺等凸起结构，躯干内部预留了模块化的载荷安装腔，可根据不同作业场景搭载微型视觉检测模块、微流量传感器、管壁缺陷探测探头等不同功能组件，躯干前后端的锥形收窄结构，既降低了在流体管路内移动时的介质阻力，也为足端的运动行程预留了足够的摆动空间，避免腿部运动时与躯干外壳发生运动干涉。

腿部结构采用串联多关节构型，每一条腿设置三个转动自由度，分别对应根关节的水平摆动、膝关节的俯仰摆动、踝关节的自适应贴合调整，关节处采用镂空的轻量化结构设计，在保证结构刚性的前提下尽可能降低腿部运动惯量，提升移动过程中的响应速度，足端采用圆弧面的耐磨接触头，接触头内置微型压力反馈结构，可实时感知足端与接触面的压力值，配合步态控制算法实现足端落点的自适应调整，避免在光滑接触面出现打滑、在脆弱管壁表面施加过大压力造成构件损伤。六条腿沿躯干周向均匀分布，对称的布局使得任意三条腿处于支撑相时都能保证整机的重心落在支撑多边形范围内，移动过程中不会出现侧翻风险，即使在垂直管壁甚至倒置的腔顶表面，也能依托足够的附着力保持稳定移动。

设计过程中针对安装边界做了多轮迭代校核，整机收拢状态下的最大外轮廓直径不超过28毫米，可顺利通过常规工业检测的预留入口，腿部完全展开时的最大支撑跨度可达80毫米，能够适配不同内径的管路作业需求，所有关节的转动副都做了密封结构设计，可在存在少量油污、冷凝水的工业环境下稳定运行，不会因为介质侵入造成关节卡滞。躯干外壳采用分段式装配结构，上下壳体通过定位卡扣配合微型紧固件连接，拆装维护时不需要复杂工具即可快速打开躯干腔体，更换内部的功能载荷或者供电模块，壳体接缝处设置密封胶圈，可满足IP65级别的防护要求，适配多数工业现场的复杂作业环境。

从功能特性来看，该构型的移动速度可通过步态参数调整，在平直管路内可采用三角步态实现快速移动，最快移动速度可达每秒20毫米，在遇到障碍物或者复杂地形时可切换为自由步态，逐足调整落点位置缓慢通过障碍区域，足端的压力反馈数据可同步传输至控制端，辅助操作人员判断接触面的平整度、管壁是否存在变形凹陷等缺陷，配合搭载的视觉模块可实现管路内部裂纹、腐蚀、堵塞等问题的精准定位。相较于传统的管内爬行器，这种仿生多足的结构不需要依赖管壁的支撑力提供附着力，即使在变径管路、存在缺口的破损管路内也能稳定移动，不会出现轮式爬行器在变径位置卡死、履带式爬行器破坏脆弱管壁的问题，在精密航天设备管路检测、医疗腔体探测、工业密闭设备内部巡检等场景都有明确的应用适配性。

结构建模过程中对所有运动部件做了运动干涉仿真验证，模拟了整机在不同管径、不同障碍高度下的腿部运动行程，确保在极限摆动位置下，腿部构件之间、腿部与躯干之间都保留至少0.2毫米的安全间隙，不会出现运动锁死的情况，所有受力构件都做了有限元强度校核，在足端承受最大接触反力的工况下，腿部结构的最大变形量不超过0.05毫米，保证足端位置的控制精度，不会因为结构变形导致足端落点偏差出现打滑或者踏空问题。整机的重心被控制在躯干几何中心偏下的位置，进一步提升了移动过程中的稳定性，即使在倾斜45度的坡面上移动也不会出现倾翻，配合低重心布局和对称的腿部受力结构，可在作业过程中保持搭载的检测模块稳定，避免因为机身晃动造成检测数据模糊、采集精度下降的问题。
