工业用平皮带物料输送设备结构设计

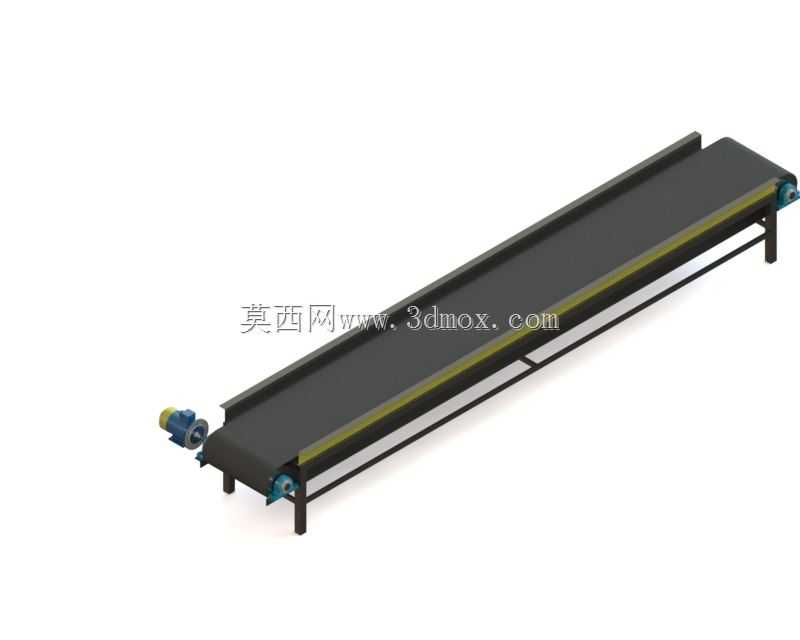

这款平皮带输送设备的三维结构，是针对车间内短距离散料、包装件连续转运场景做的落地化设计，日常在五金加工车间的工序间工件转运、电商仓储的包裹分拣线、食品加工线的成品周转环节都能见到同类型设备的身影，核心作用是替代人工重复搬运，打通不同工位间的物料流转链路，让生产或分拣流程保持连续运转，避免因物料间断导致的工位待料、产能浪费问题。从结构设计逻辑来看，整体采用落地式型钢焊接机架作为承载基础，机架主体选用矩形钢管拼焊成型，支腿底部预留了地脚安装孔位，安装时可通过膨胀螺栓与地面固定，也可搭配可调脚杯应对地面不平整的安装场景，单支腿的承载冗余按满载工况1.5倍做校核，避免长时间运行出现机架变形、皮带跑偏的问题。输送面采用黑色平皮带作为承载构件，皮带下方沿输送方向等距布置了托辊组，上托辊采用槽型小角度布置，既可以承托皮带避免重载下塌，也能对皮带运行起到居中导向作用，下分支设置平行托辊承托回程段皮带，减少皮带运行过程中的垂度与抖动。驱动端布置在设备的一侧，采用减速电机直连传动滚筒的结构，传动滚筒表面做了滚花包胶处理，增大与皮带接触面的摩擦力，避免启动、重载工况下出现皮带打滑丢转的问题；从动端设置了螺旋张紧机构，通过调整从动滚筒的前后位置，可快速调整皮带张紧度，补偿皮带长时间运行后的塑性伸长量，张紧行程预留了足够余量，日常维护时不需要拆解机架即可完成张紧调整。设备两侧沿输送全长设置了挡边结构，避免输送过程中物料从皮带两侧掉落，挡边与皮带边缘预留了合理间隙，既不会刮蹭皮带造成额外磨损，也能阻挡尺寸偏小的工件滚落。从安装边界来看，设备整体为长条形窄幅结构，宽度方向尺寸控制在常规通道允许范围内，长度可根据实际工位间距做模块化拼接，单机的进料端与出料端高度可根据对接设备的台面高度做适配调整，不需要额外做复杂的转接结构即可对接加工机床、分拣台、包装机等上下游设备。设计过程中特意将所有转动部件的润滑点做了外置处理，日常维护时可直接在设备外侧完成注油保养，不需要拆解护罩或机架结构；驱动电机的安装位置预留了散热空间，避免长时间连续运行时电机过热触发保护停机。另外，机架的支腿间距经过反复优化，既保证了整体刚性，也避免了支腿过密导致的底部清洁困难，车间日常清扫时地面的杂物、碎屑不会在机架下方堆积。皮带的运行速度可通过配套的调速装置调整，适配不同生产节拍的输送需求，比如对接高速分拣工位时可提高带速匹配分拣效率，对接精密加工工位时可降低带速保证工件上料的平稳性。整个结构没有冗余的复杂构件，所有零部件都采用行业通用的标准件，后续维护更换配件时不需要单独定制，可直接采购通用备件完成更换，大幅降低设备全生命周期的维护成本。在建模过程中，所有配合面都预留了合理的安装公差，比如滚筒与轴承座的配合、机架拼接的定位尺寸都按实际机加工与装配要求做了公差标注，虚拟装配时已经完成了干涉检查，不存在零部件运动过程中的碰撞、卡滞问题，可直接作为同类设备设计的参考结构，也可用于生产前的结构验证、装配工艺模拟。
