带墙夹层三明治墙板结构设计

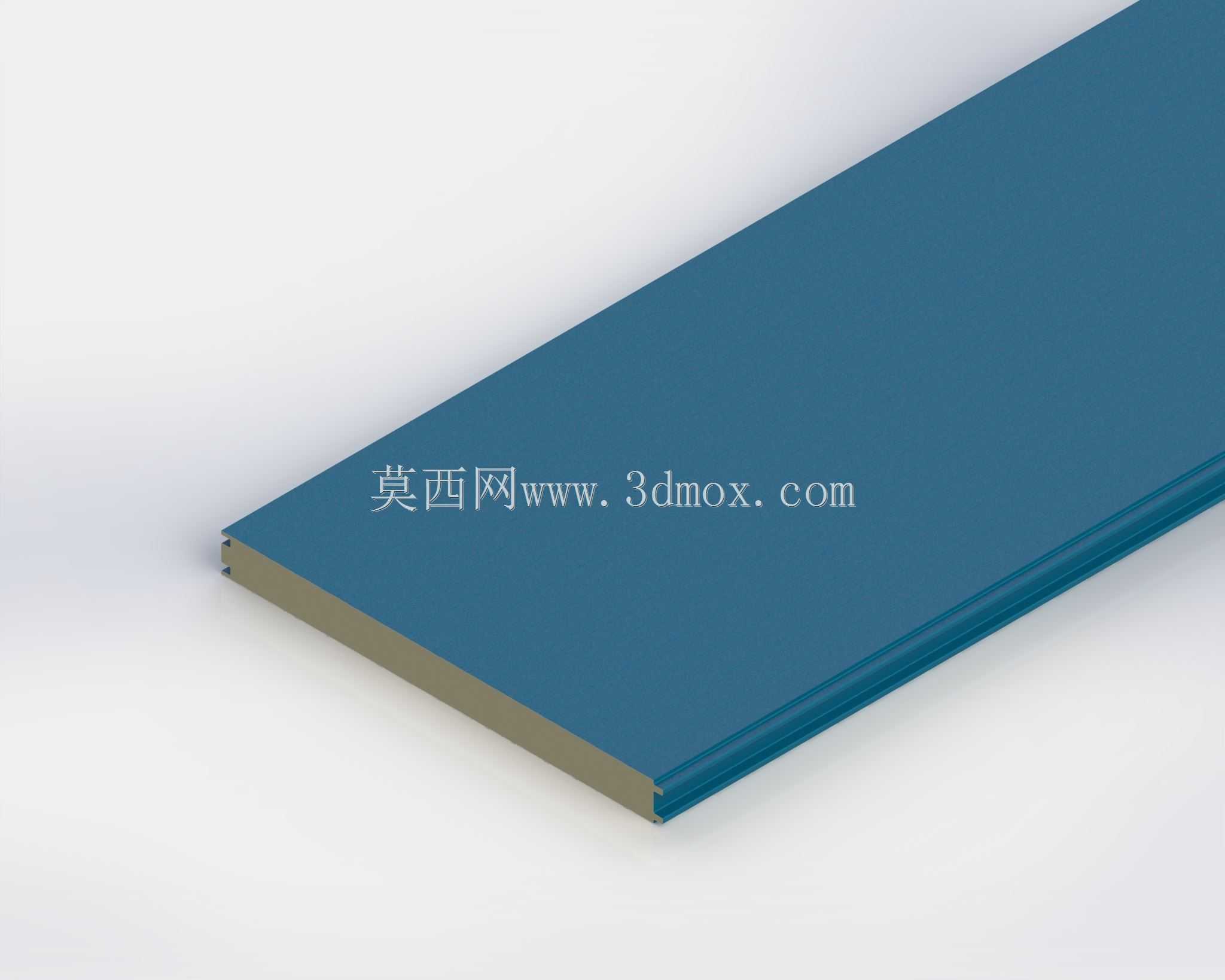

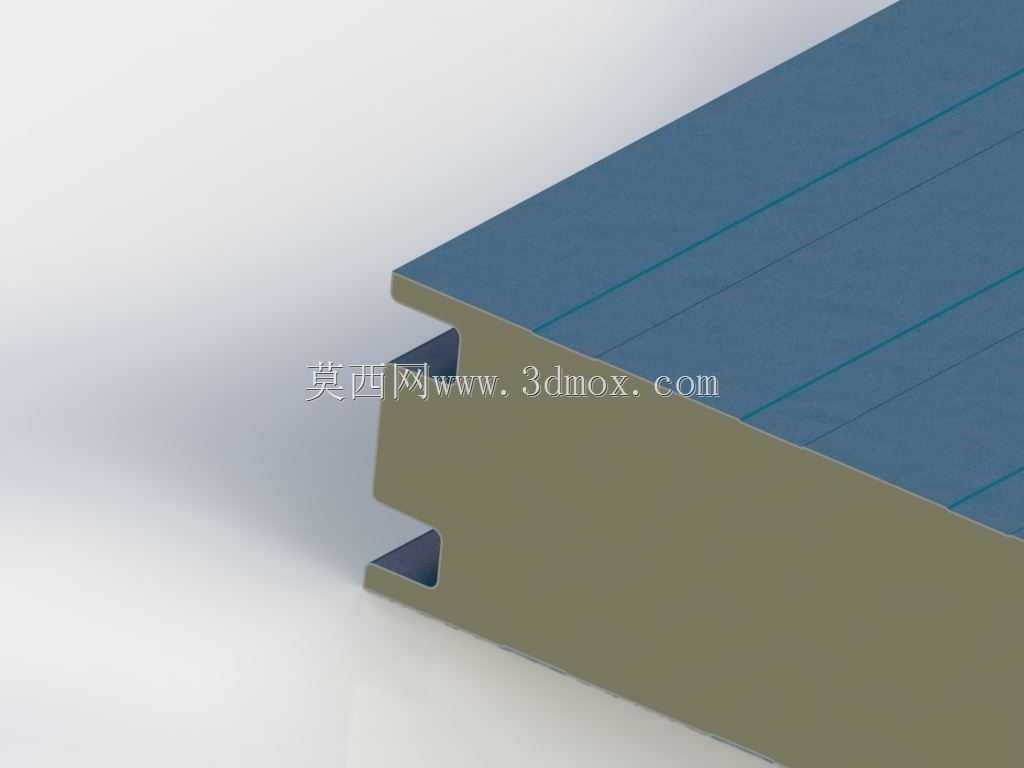

在洁净车间围护、装配式内隔墙、设备外罩防护这类场景里，这类带侧边企口的夹层墙板是应用占比极高的构件，日常做产线布局规划、车间隔断改造时，经常需要调用这类标准板件的三维模型做排布校验，避免现场安装时出现拼缝错位、边界干涉的问题。这款板件的标称幅面宽度为1175mm，板厚方向总尺寸为100mm，侧边做了一体化的带墙企口结构，也就是常说的子母搭接边，安装时相邻两块板可以通过企口直接嵌合，不需要额外加装复杂的连接压条，既能保证拼缝处的密闭性，也能大幅提升现场安装的效率，减少现场裁切、补缝的工作量。从结构设计逻辑来看，这类夹层板采用的是三明治复合结构，外层是高强度的彩钢或硬质合金面板，中间夹设保温芯层，侧边的企口是和面板一体辊压成型的，不存在拼接缝隙，能避免使用过程中潮气、粉尘从板缝渗入芯层，延长板材的整体使用寿命。做三维建模的时候，特意把企口的搭接公差做了精准还原，公榫和母槽的配合间隙控制在常规安装允许的0.5mm范围内，排布整面墙体的时候，直接按企口配合关系阵列板件就能得到准确的墙体总宽度，不需要额外计算拼缝占用的尺寸，对做方案阶段的材料统计、空间校验非常实用。这类板件的安装边界也有明确的适配性，上下端通常配合天地龙骨固定，侧边企口除了板与板之间的连接，在墙体转角、门窗洞口位置，也能和专用的转角型材、包边型材直接嵌合，不需要对板件做二次裁切破坏芯层结构。在实际工程应用里，这类板件除了做车间的固定隔墙，也常用来做设备的隔音外罩、流水线的侧边防护挡板，100mm的厚度能兼顾结构强度和保温隔音性能，1175mm的板幅是行业内通用的标准模数，和市面上多数配套的龙骨、门窗配件都能直接适配，不需要单独开模做定制配件。建模过程中没有对芯层做过度的细节刻画，重点还原了外层面板的造型、侧边企口的完整轮廓，以及板端的齐平边界，在做整体装配的时候，既能准确反映板材的外形尺寸，也不会因为模型细节过多导致装配文件卡顿，适合大场景的车间布局、厂房改造项目调用。要注意的是，这类带墙企口的夹层板，安装时公榫要顺着安装方向插入相邻板的母槽内，不能反向硬敲，否则容易造成企口变形，影响拼缝的密闭性，建模时特意把企口的导向斜面做了还原，在做施工模拟动画的时候，也能准确演示安装的插接方向，给现场施工人员做直观的技术交底。另外，板件的外表面是平整的哑光面，没有额外的凸起加强筋，做表面喷涂、张贴标识的时候非常方便，洁净车间使用时也不容易积尘，擦拭清洁的难度很低，适配食品加工、医药生产这类对洁净度有要求的生产场景。在做设备外罩使用时，板件可以通过自攻螺丝直接固定在设备的框架型材上，企口位置可以隐藏螺丝头，保证外表面的平整美观，不需要额外加装装饰盖条，减少外罩的零件数量，降低后期维护的复杂度。
