带自动回弹结构的箱包拉手结构设计

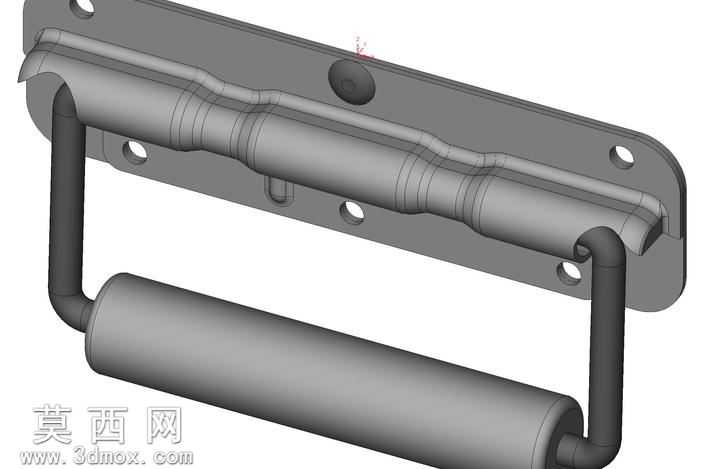

本作品为带自动回弹功能的箱包表面拉手，采用三维建模软件完成全参数化结构设计，建模过程严格遵循五金冲压件与弯管件的加工工艺逻辑，对每一处结构特征都做了可制造性校验。整体模型由安装底板、U型弯管支架、握持滚轴、内置回弹复位组件四个核心部分构成，安装底板采用带圆角的矩形钣金结构设计，预留四个对称分布的沉头安装孔，可通过螺丝与箱包壳体完成稳固连接，底板表面做了平整化处理，边缘设置冲压翻边结构，既提升底板整体结构强度，也能避免安装时锐边划伤箱包面料或使用者手部。U型弯管支架采用等径金属圆管弯折成型，弯折处做了标准圆角过渡处理，避免弯管过程中出现管壁褶皱、应力集中断裂的问题，支架两端与安装底板通过转轴结构铰接，为回弹动作提供旋转自由度。握持滚轴采用空心圆柱结构设计，套装在U型支架的横向段上，可绕管轴自由转动，握持时能贴合手部施力角度，提升提拉时的手感舒适度，滚轴表面做了细微的防滑纹理处理，避免提拉较重箱包时出现打滑脱手的情况。内置的回弹复位结构隐藏在安装底板与支架的铰接位置，无需额外外露弹簧部件，既保证了拉手整体外观的简洁流畅，也能避免回弹组件被箱包内物品或外部杂物卡滞，当使用者松开拉手后，支架可在复位结构的作用下自动回弹贴合到安装底板表面，不会出现拉手随意晃动、剐蹭周边物体的问题。材质配置上，安装底板与弯管支架采用冷轧钢材质做哑光喷塑处理，兼顾结构强度与防锈性能，握持滚轴采用耐磨ABS工程塑料材质，重量轻便且握持触感温和，所有装配位置都预留了合理的公差间隙，保证各部件活动顺畅无卡滞，整体结构紧凑耐用，适配各类硬质旅行箱、设备工具箱、航空箱的外置拉手使用场景。
