汽车进气系统锥形空气滤清器三维设计

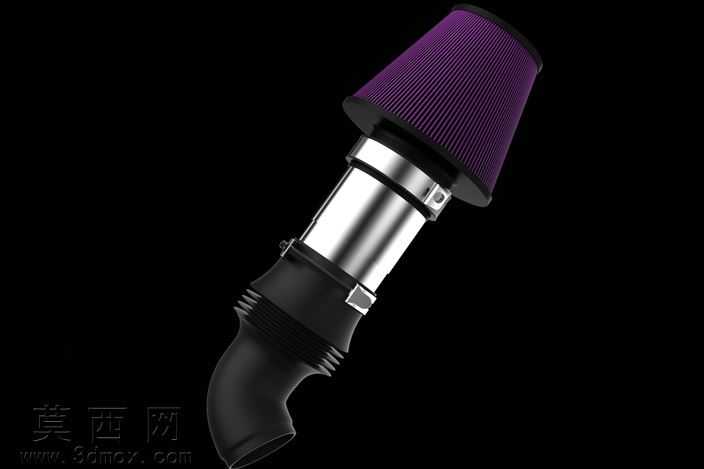

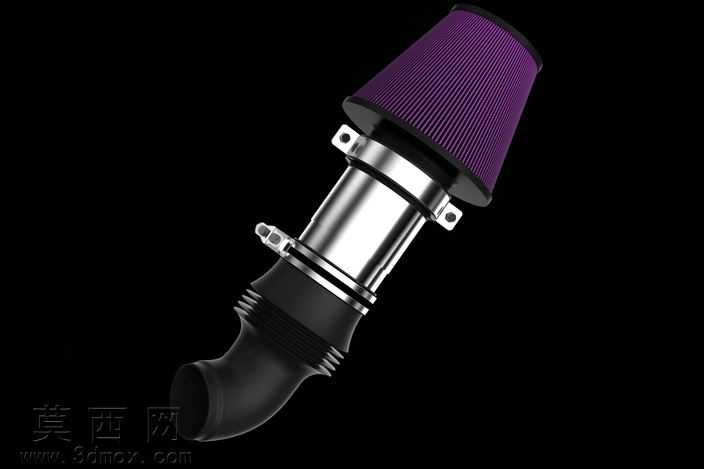

本作品为汽车进气系统配套的锥形空气滤清器三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，整体模型严格按照实物装配逻辑拆分独立零部件，可实现无干涉拆解与装配验证。模型主体分为三大功能段：上部为锥形过滤滤芯段，中部为金属连接管路段，下部为橡胶进气弯管段，各段衔接处的卡箍、密封台阶、定位卡扣均做了1:1细节还原，未做结构简化处理。材质渲染阶段针对不同部件匹配对应物理材质属性：锥形滤芯部分采用深紫色褶皱过滤棉材质，还原了过滤介质的竖向褶皱肌理与半通透哑光质感，褶皱密度、锥度比例完全匹配量产改装款空滤的设计参数；中部金属管路采用抛光不锈钢材质，添加了细微的使用划痕与环境反射效果，还原金属管件的冷硬光泽与加工质感，管路表面的环形定位凸台、卡箍安装槽的尺寸公差均做了参数化约束，可直接对接后续工程出图需求；下部弯管采用耐油橡胶材质，调整了材质的粗糙度与哑光黑属性，还原橡胶件的磨砂质感，弯管的弧度、端部的波纹密封结构、卡扣安装位均按照实车安装空间做了适配设计，可直接适配对应排量的V12发动机进气布局。设计思路上，针对常规空滤与大排量V12发动机进气流量不匹配、安装位干涉的问题，调整了滤芯的锥度与有效过滤面积，增大进气通量的同时保证过滤效率，同时优化了下部弯管的走向角度，规避发动机舱内的周边部件干涉，卡箍结构采用快拆式设计，兼顾后期维护更换滤芯的便捷性。模型装配过程中添加了同轴度、贴合面等配合约束，各活动部件可实现对应自由度的动作模拟，渲染阶段采用黑色纯色背景突出产品本身，打光采用侧方主光加轮廓补光的方式，清晰呈现各部件的材质差异与结构细节，整体模型可用于汽车改装方案展示、进气系统仿真分析、教学演示等多个场景。
