四米高洗车店户外LED导视立牌结构设计

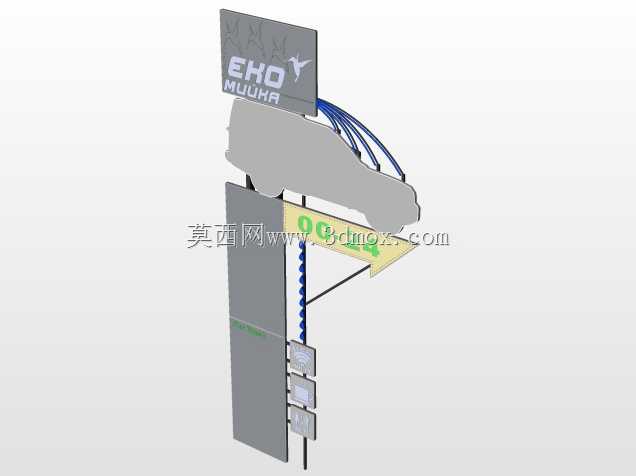

　　做商业户外标识结构设计快十年，经手的门店导视立牌不下百套，这套四米高的洗车主题LED立牌是去年给社区底商汽车服务门店做的结构方案，当时现场勘测完就确定了核心设计边界：立牌总高度严格控制在四米，刚好避开沿街商铺外立面的管线桥架，同时不会遮挡二楼住户的采光窗，底座安装边界预留了1.2米见方的硬化地面区域，避开了地下管网的走向，毕竟户外立牌最怕后期打基础挖破水管电缆，前期勘测的时候就把地下管线的走向标在了安装定位图上，避免后期施工出问题。

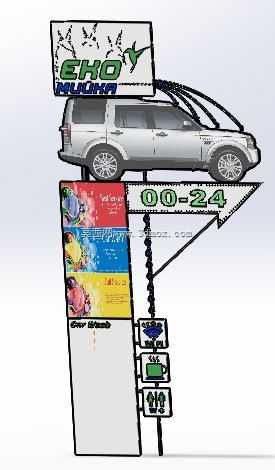

　　从实际使用场景来说，这类立牌设置在洗车店入口侧方的人行道边缘，核心作用是给过往车流做远距离指引，尤其是夜间，顶部的LED发光字要保证两百米外的车道上能清晰识别，所以顶部的标识牌做了1.8米宽的横向幅面，上面的品牌标识和服务内容采用内发光结构，光源用的是低压LED模组，供电线路从立柱内部走，完全隐藏走线，避免户外风吹日晒导致线路老化短路。立牌中部做了突出的汽车造型装饰件，用的是轻量化的ABS塑料外壳做表面处理，内部衬金属方管骨架和主立柱焊接固定，这个装饰件的突出距离控制在60公分以内，不会超出人行道的建筑红线，避免占用盲道或者影响行人通行，当时做结构校核的时候特意算了风载，四米高度的立牌在当地常年最大风力下，突出装饰件的风阻扭矩刚好在主立柱的抗弯强度范围内，不用额外加斜撑，保证外观整洁。

　　结构设计上，主立柱采用1201204mm的镀锌方管作为主承重件，从底座一直延伸到顶部标识牌的下沿，所有横向连接的骨架都采用满焊处理，焊后做防锈打磨再喷户外氟碳漆，保证户外使用十年以上不会出现锈蚀脱落的问题。立牌左侧的竖向灯箱采用铝型材边框，面板用耐力板，内部同样装LED背光，用来展示洗车服务的项目内容，灯箱和主立柱的连接采用可拆卸的螺栓固定，后期更换画面的时候不用整体拆解结构，只需要拆开侧边的压条就能更换灯片，维护起来很方便。下方的三个服务标识小牌，分别对应洗护、休息、配套服务的指引，每个小牌都做了45度的向下倾角，站在人行道上的行人不用抬头就能看清标识内容，角度设计的时候特意模拟了1.5米到1.8米身高行人的视线范围，保证最佳的识别角度。

　　安装边界方面，底座采用C30混凝土浇筑，预埋80080010mm的钢板和主立柱焊接，预埋深度是80公分，刚好到当地冻土层以下，避免冬季冻土膨胀导致立牌倾斜。所有外露的金属件都做了圆角处理，尤其是靠近人行道一侧的边角，全部倒R20的圆角，防止行人磕碰受伤。电气部分的接线口都设置在立柱离地30公分的位置，做了防水密封处理，接线盒的防护等级达到IP65，雨天冲水也不会出现进水短路的问题。当时做三维建模的时候，把所有的零件都做了参数化设计，主立柱的下料长度、灯箱的边框尺寸、装饰件的安装点位都在模型里做了精准定位，加工厂拿到模型直接就能拆单下料，不用二次测量尺寸，现场安装的时候只需要按照定位标记焊接固定就行，整个安装过程两个人半天就能完成，大幅减少了现场施工的时间成本。

　　另外在结构减重方面，顶部的大标识牌没有用厚重的金属板材做面板，而是采用铝塑板做基层，表面贴发光字，既保证了结构强度，又减轻了顶部的重量，降低了主立柱的承重负荷，毕竟户外立牌头重脚轻很容易在大风天气出现安全隐患，设计的时候特意把重心控制在立柱下部三分之一的位置，整体稳定性更好。中部的汽车造型装饰件，内部骨架做了镂空处理，在保证连接强度的前提下尽可能减少重量，表面的漆面做了抗紫外线处理，长期太阳暴晒也不会出现褪色掉漆的问题，适合户外长期使用。
