手动式线材卷绕作业机构三维设计

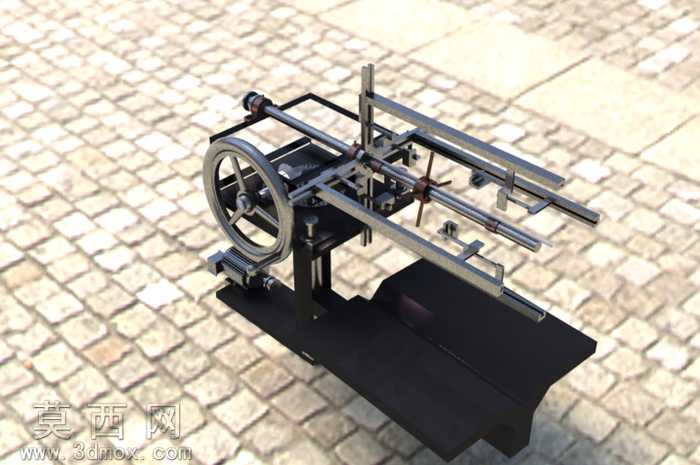

本作品为手动式线材卷绕作业机构的三维设计成果，建模阶段采用SolidWorks完成全零件参数化构建，首先对机构的核心功能模块进行拆分，依次完成手轮驱动组件、平行导向光轴、卷绕执行工位、承托安装底座等独立零件的建模，建模过程中严格遵循机械装配的公差配合要求，对光轴与滑动支座的配合间隙、手轮转轴与轴承位的同轴度、卷绕工位的定位尺寸均做了精准参数设定，确保后续虚拟装配无干涉问题。装配阶段按照从下到上的装配逻辑，先固定黑色承托底座作为安装基准，依次装配竖向支撑立架、横向传动光轴、手轮驱动端、多组可调式卷绕定位支架，每个配合面均添加对应的机械配合约束，模拟真实机构的运动自由度，完成装配后通过运动仿真验证手轮转动时，导向支架可沿光轴做同步往复滑动，配合卷绕工位实现线材的整齐排布，还原手动卷绕作业的真实运动逻辑。渲染阶段采用写实风格材质配置，对承托底座赋予磨砂黑色金属材质模拟喷涂钣金质感，对光轴、手轮、支架等金属加工件赋予抛光不锈钢材质，还原金属件的高光反射与边缘倒角细节，对手轮的握持部分赋予深色硬质橡胶材质，增加材质层次区分度；场景选用户外砖石地面作为展示背景，添加柔和的自然光照明，调整阴影参数让机构的投影自然贴合地面，多角度渲染展示机构的整体装配形态、局部传动细节与操作端布局，清晰呈现各部件的位置关系与结构特征。设计思路围绕小型线材加工的手动作业需求展开，摒弃复杂的动力结构，采用纯机械传动实现卷绕与排线的同步动作，整体结构紧凑，操作端手轮设置于机构侧方符合人工操作的人机工程学要求，多组可调支架可适配不同规格的卷绕工装，满足小批量多规格的线材卷绕作业需求，所有零件均采用常见的机械加工标准件与定制加工件结合的方式，具备实际加工落地的可行性，可作为小型线材加工工装、机械原理教学演示模型的设计参考。
