变螺距圆柱螺旋弹簧结构设计

变螺距螺旋弹簧在工业场景中常被用于非线性刚度需求的缓冲、减震工况，区别于等螺距弹簧的线性刚度特性，这类弹簧在受载初期刚度较低，可吸收小幅高频振动，随着载荷增大，螺距较小的圈段逐渐并紧，整体刚度随之提升，能够承受更大的冲击载荷，适配多工况下的载荷变化需求。在轨道交通车辆的一系悬挂、重型冲压设备的缓冲机构、高端内燃机的气门配气机构中，这类变螺距弹簧都有广泛应用，它可以在有限的安装空间内，同时兼顾小载荷下的柔顺减震效果与大载荷下的承载限位能力，避免等螺距弹簧在冲击载荷下容易出现的并圈冲击、刚度突变导致的零件疲劳损坏问题。

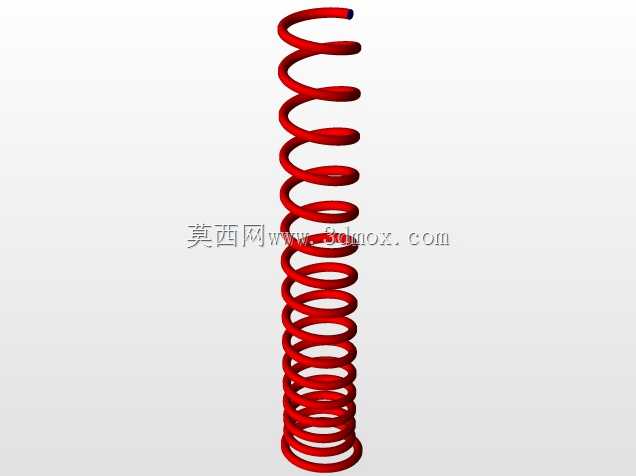

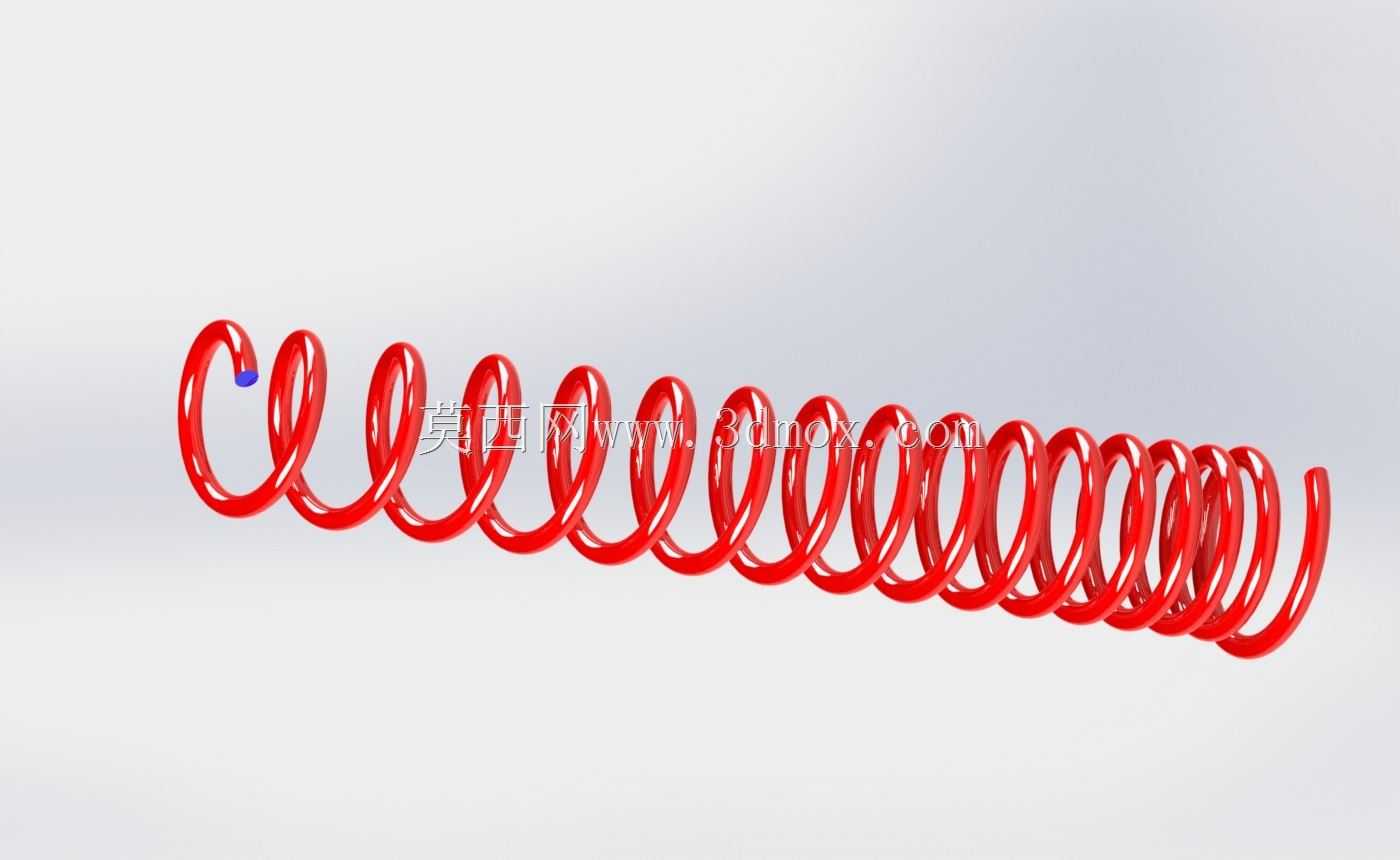

从设计思路来看，这类变螺距弹簧的建模首先要确定两端的支撑圈结构，通常两端会设置1到1.5圈的并紧磨平段，保证弹簧安装时的端面贴合度，避免受载时出现偏载侧弯的问题。中间有效圈的螺距变化规律需要结合载荷-变形曲线来推导，通常采用线性渐变螺距的设计，从一端到另一端螺距逐步增大，或是中间段螺距大、两端螺距小的布局，具体的螺距差值需要根据目标刚度曲线来计算，保证每一段弹簧圈在受载过程中的并紧顺序符合设计预期，避免出现局部圈段提前并紧导致的刚度跳变。建模过程中需要重点控制螺旋线的生成路径，不能直接采用固定螺距的螺旋线命令，需要通过分段定义螺旋线参数、或是采用规律曲线控制螺距的变化量，保证螺旋升角的过渡平滑，避免出现折线、棱角导致的应力集中问题。弹簧的丝径选择需要结合最大工作载荷、材料许用切应力来计算，通常采用65Mn或是60Si2Mn弹簧钢作为原材料，建模时需要考虑弹簧卷制后的回弹余量，不过在三维结构建模阶段，重点是还原成品弹簧的最终几何形态，保证丝径的均匀性、螺旋圈的圆度，以及两端支撑圈的磨平角度符合安装要求。

在安装边界方面，这类弹簧的安装通常需要配套导向轴或是导向套，避免弹簧受载压缩时出现侧向弯曲失稳，因此建模时需要预留弹簧内径与导向轴的配合间隙，通常间隙值取丝径的2%到5%，既要保证弹簧可以沿轴向自由伸缩，又不能间隙过大导致晃动量超标。弹簧的自由长度需要结合安装空间的预压量来确定，通常安装时会有10%到15%的预压缩量，保证弹簧在空载状态下不会出现松动移位，同时在最大工作载荷下，弹簧的并圈长度要小于安装空间的最小极限尺寸，预留足够的压缩余量，避免弹簧被压并后出现刚性冲击。外形尺寸上，弹簧的中径是核心参数，它直接决定了弹簧的整体刚度与安装空间适配性，中径越大弹簧刚度越低，相同丝径下的承载能力越弱，因此需要结合安装空间的径向尺寸限制、目标刚度值综合选定中径参数，同时要保证弹簧的外径与安装腔内壁留有足够间隙，避免压缩过程中弹簧外径胀大刮蹭腔壁。

从实际使用的功能特性来看，变螺距弹簧的优势在于其刚度随载荷变化的非线性特性，在车辆悬挂应用中，空载状态下弹簧刚度较低，可以过滤路面的小幅颠簸，提升乘坐舒适性，满载状态下随着载荷增大，弹簧刚度逐步提升，能够支撑更大的载荷，避免悬架被压死，同时在过减速带、坑洼路面的大冲击工况下，弹簧的刚度快速上升，能够吸收冲击能量，避免悬挂部件受到刚性撞击。在冲压设备的缓冲回路中，变螺距弹簧可以在滑块下行接触工件的初期提供较小的弹力，避免工件被瞬间冲击力压伤，随着滑块继续下行，弹簧刚度增大，提供足够的压料力，保证冲压过程中工件不会移位，同时在滑块回程时，弹簧可以平稳释放弹力，避免出现回程冲击导致的模具损坏。建模过程中还需要注意弹簧端部的收尾结构，支撑圈的末端需要逐渐收窄并贴合相邻圈段，磨平后的端面平面度要保证在安装时可以与支撑座完全贴合，端面的粗糙度要求通常较高，避免出现毛刺、凸起导致的受力不均。另外，弹簧的旋向选择也需要结合安装场景确定，如果是单个弹簧使用，左旋右旋没有本质区别，但如果是组合弹簧嵌套使用，就需要内外弹簧旋向相反，避免受载时弹簧圈相互卡滞。

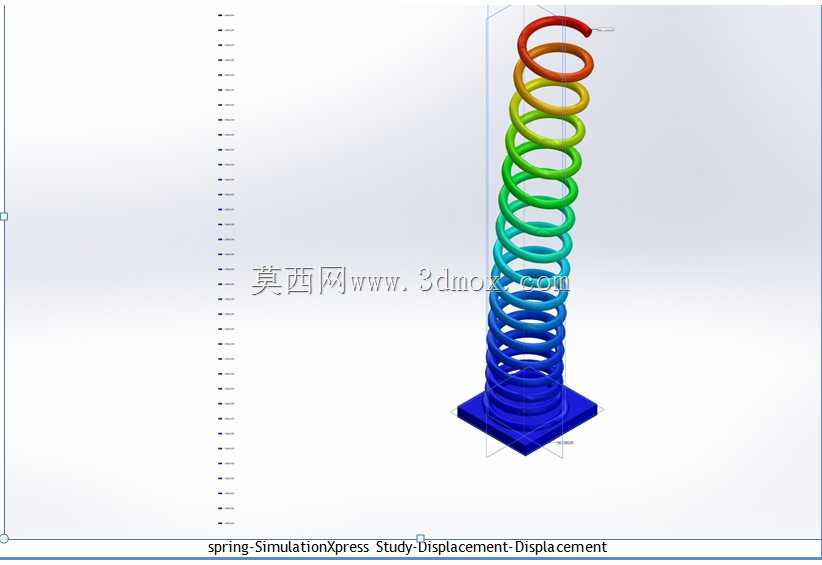

在结构验证阶段，通过三维模型可以直接开展干涉检查，确认弹簧在全压缩行程中不会与周边的导向部件、安装座、连接零件发生刮蹭，同时可以通过运动仿真模拟弹簧在不同载荷下的压缩变形过程，观察各圈段的并紧顺序是否符合设计预期，是否存在局部圈段应力集中的问题。对于需要进行载荷仿真的场景，还可以基于三维模型导入有限元分析软件，划分网格后施加约束与载荷，计算不同压缩量下的弹簧应力分布，验证丝径、螺距变化规律、中径等参数是否满足疲劳寿命要求，避免实际生产后出现刚度不符合要求、早期疲劳断裂的问题。这类变螺距弹簧的三维建模难点在于螺旋线的平滑过渡，很多新手建模时容易出现螺距变化段的螺旋线不光顺，导致后续扫掠出来的弹簧实体出现表面褶皱、曲率突变，这些位置在实际受载时会成为应力集中点，大幅降低弹簧的使用寿命，因此建模时需要反复调整螺旋线的控制点，保证整个螺旋路径的曲率连续，扫掠出来的弹簧丝表面光滑无缺陷。
