带水平气体出口的旋风分离器结构设计

在工业粉体处理、烟气治理、木工除尘、粮食加工风选这类涉及气固两相分离的场景里，旋风类分离设备凭借无运动部件、运行阻力稳定、维护成本低的特性，一直是预处理环节的核心选型方向，这款带水平面内气体出口的旋风分配结构，就是针对常规旋风分离器出口布置受限、多支路分配不均的工况做的定向结构优化。

从实际使用场景来看，常规切向入口旋风分离器的顶部排气口多为垂直向上布置，当设备安装空间存在顶部管线排布密集、上方有结构梁遮挡、或是需要将分离后的洁净气体直接水平导入后续支管、除尘滤室、热回收单元时，垂直出口的结构就需要额外加装90度弯头，不仅会增加局部风阻，弯头处的积灰风险还会在长期运行后影响系统风量平衡，这款结构将排气出口设置在旋风筒体上部的水平面内，直接采用切向水平引出的结构，省去了出口转接弯头的安装空间，同时出口流道和旋风腔室的过渡段做了圆滑收边处理，避免气流转向时形成局部涡流造成压损陡增。

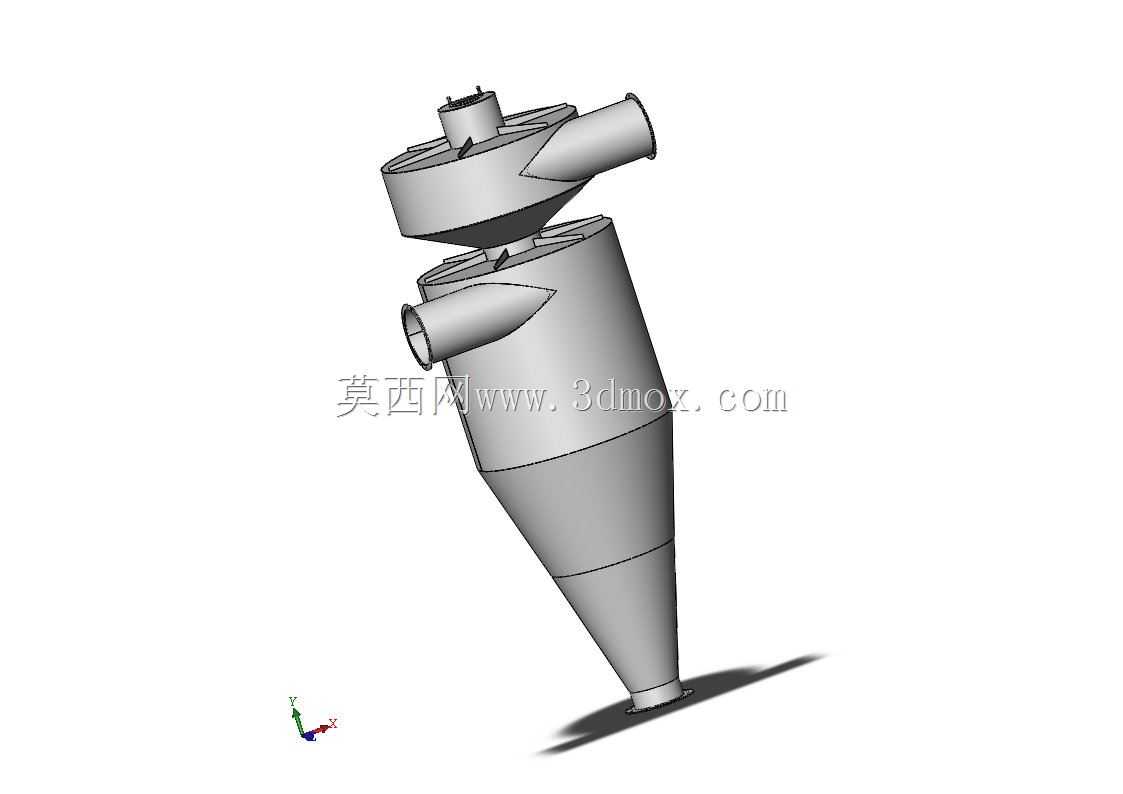

设备的核心分离逻辑还是依靠离心沉降原理，含尘气体从筒体上部的切向入口进入后，在筒体内形成向下旋转的外涡旋，粉尘颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下部的锥段，最终从底部的排灰口排出，净化后的内涡旋旋转向上，经水平布置的出口引出设备。和常规旋风结构不同的是，这款结构在上部排气腔和下部旋风筒体之间做了分体式的腔室分隔，上部的分配腔可以同时对接多个水平出口，实现单台分离器对应多个后续处理支路的风量分配，不需要在出口端额外加装分集风箱，减少了系统的连接节点，降低了现场安装的法兰对接工作量。

从设计思路层面拆解，首先要保证的是分离效率和运行阻力的平衡，筒体段的直径和入口风速做了匹配设计，入口风速控制在14-22m/s的常规高效区间，避免风速过高造成筒壁磨损加剧，或是风速过低导致离心力不足、细粉分离效率下降。锥段采用了分段变锥角的设计，上部锥段锥角较小，保证外涡旋的旋转路径足够长，给颗粒充足的沉降时间，下部锥段锥角适当放大，避免靠近排灰口处的锥壁过陡造成粉体架桥堵塞，尤其是针对含水率略高、有一定黏性的粉体物料，大角度的下部锥段能有效减少挂壁积料的问题。

关于安装边界和外形尺寸的适配，这类旋风设备的安装需要预留三个方向的操作空间：首先是切向入口端，要预留和入口风管对接的法兰拆装空间，至少留出单倍管径的操作距离方便螺栓紧固；水平出口端因为是侧面引出，要考虑出口风管的支吊架安装位置，避免设备本体承受额外的管线重量；底部排灰口下方要预留卸料阀、关风器的安装高度，根据处理物料的特性不同，排灰口下方的净空需要满足刚性叶轮给料机或是翻板阀的安装尺寸，一般至少预留300-500mm的安装操作空间。设备本体的安装支座设置在筒体和锥段的连接位置，这个位置是设备整体重心的平衡点，支座采用耳式结构，安装时需要保证设备的垂直度偏差不超过1%，否则会造成内部涡旋偏流，直接影响分离效率，严重时甚至会出现局部气流短路，导致出口带尘量超标。

在结构细节处理上，入口管和筒体的连接位置做了平齐切向对接，没有突出的内边，避免突出结构干扰入口气流的旋转流场；内部所有的焊接位置都做了内壁打磨处理，保证筒壁光滑无焊瘤凸起，减少粉尘在壁面的附着堆积；水平出口管的内部做了导流结构，引导向上旋转的内涡旋平顺转向水平方向流出，避免气流在出口处形成对冲造成阻力上升。针对磨损较快的工况，比如处理金属切削粉尘、矿石粉这类高硬度物料时，筒体和锥段的内壁可以后续加装耐磨衬里，结构设计时已经预留了衬里的安装厚度，不需要额外改动外部连接尺寸。

从设备选型适配的角度，这种水平出口的旋风结构特别适合安装在厂房层高受限的楼层间、或是成套除尘设备的集成柜内部，因为不需要顶部走管，整体安装高度比同处理风量的常规上出口旋风低15%-20%，同时水平出口可以直接和侧面的滤筒、滤袋仓对接，大幅缩短了设备间的连接风管长度，减少系统的沿程阻力损失，降低配套风机的运行功率。在风选系统的应用中，这种带分配功能的旋风结构还可以作为一次风选的集料装置，分离后的气体水平进入后续的二次风选单元，大颗粒物料从底部排出，实现粗细颗粒的分级处理。

需要注意的是，这类旋风设备的运行需要保证系统的风量稳定，当实际运行风量低于设计风量的70%时，内部涡旋的旋转强度会明显下降，分离效率会出现大幅衰减，所以在系统设计时要尽量保证风机的工作点和设备的设计处理风量匹配，同时在设备入口前不要加装容易造成气流偏斜的异形管件，如果入口前有弯头，尽量采用曲率半径大于2倍管径的弯头，避免入口气流不均影响流场稳定。底部排灰位置必须要保证锁风效果，如果关风器密封不严，外部空气从底部漏入设备内部，会直接把已经沉降到锥段的粉尘重新卷起带入内涡旋，造成出口跑粉，这也是很多现场旋风设备使用效果不达标的常见原因，在安装和运维时需要重点关注排灰锁风结构的密封性。
