长管类工件连续抛丸表面处理生产线

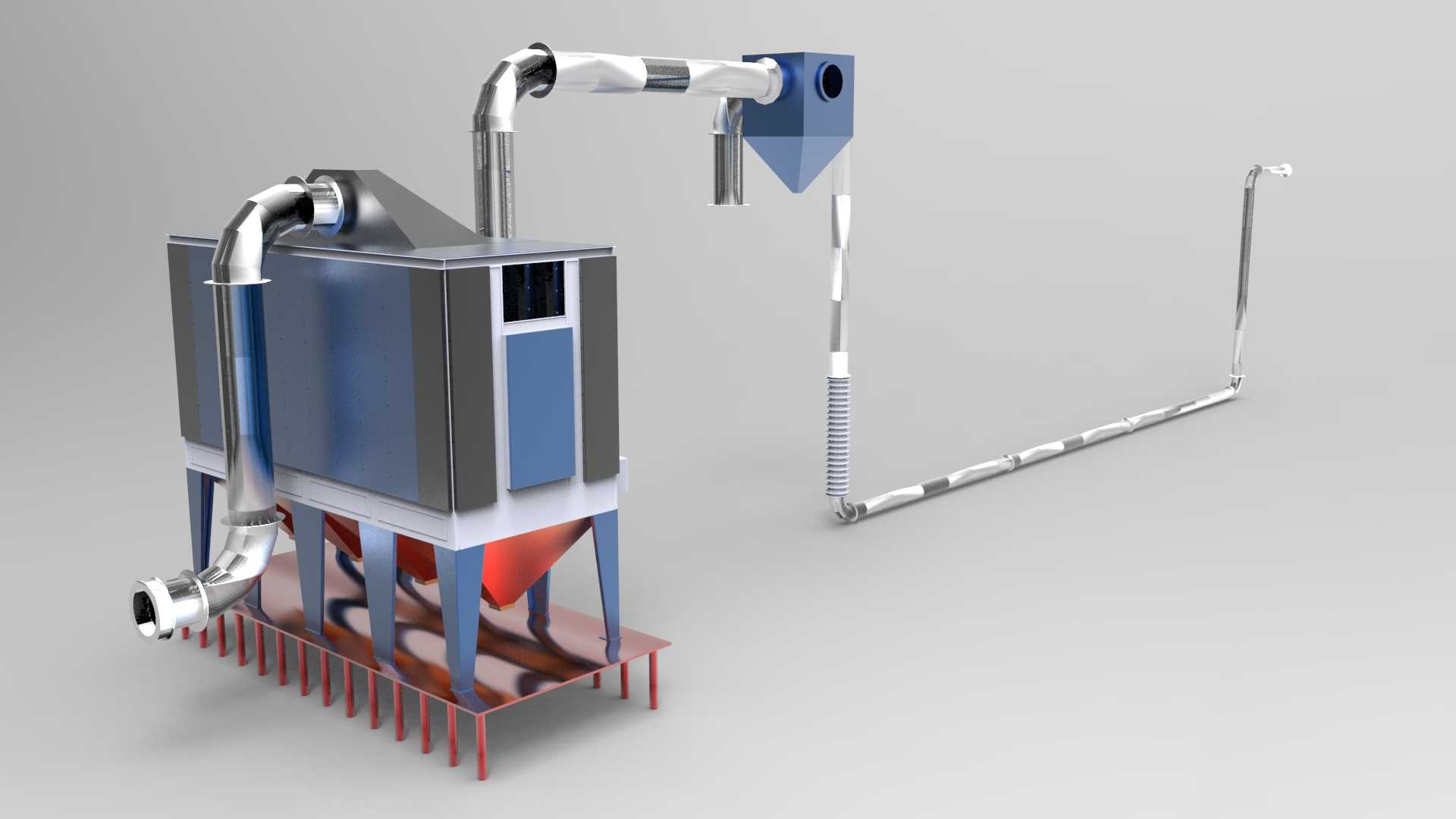

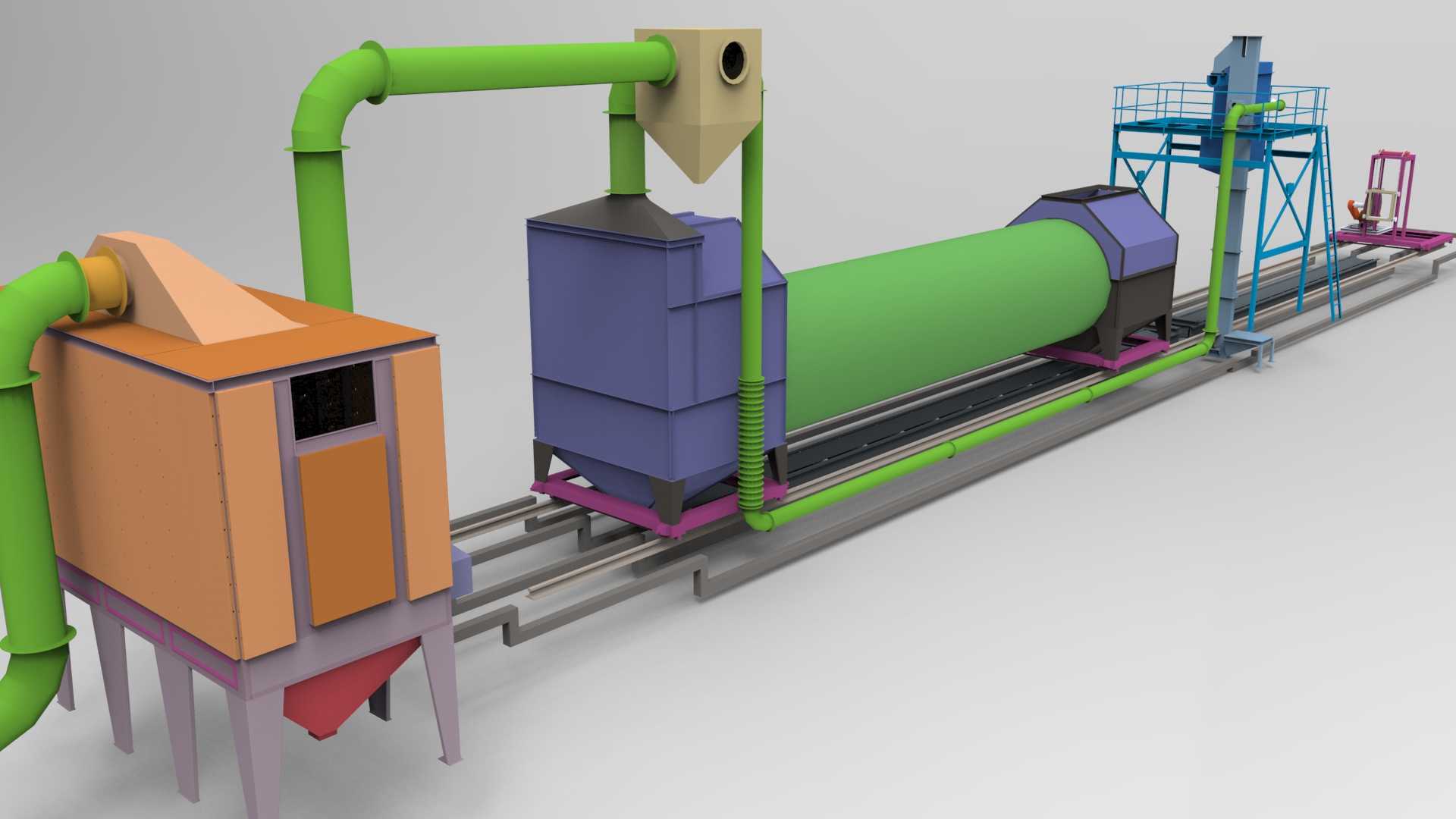

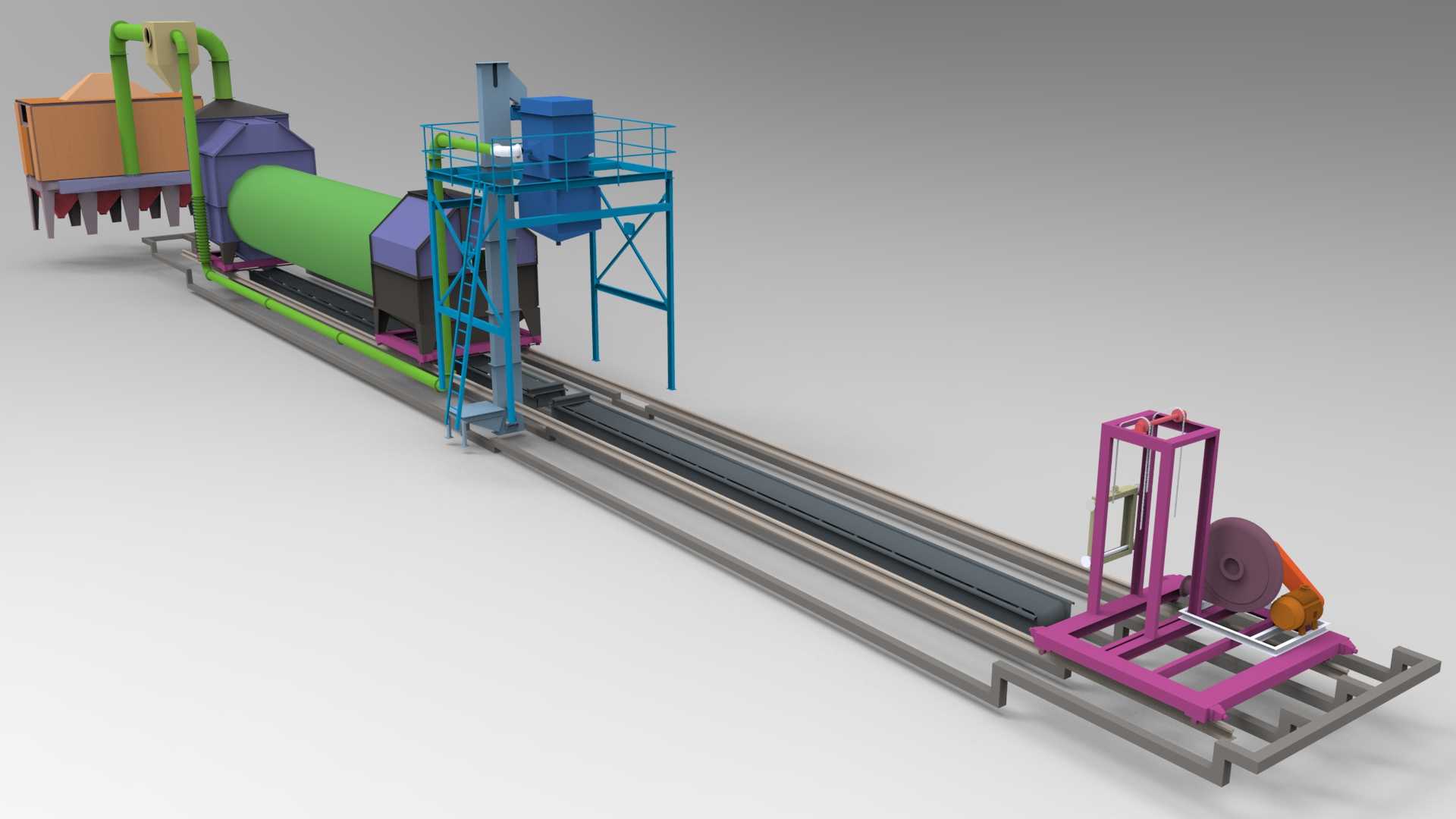

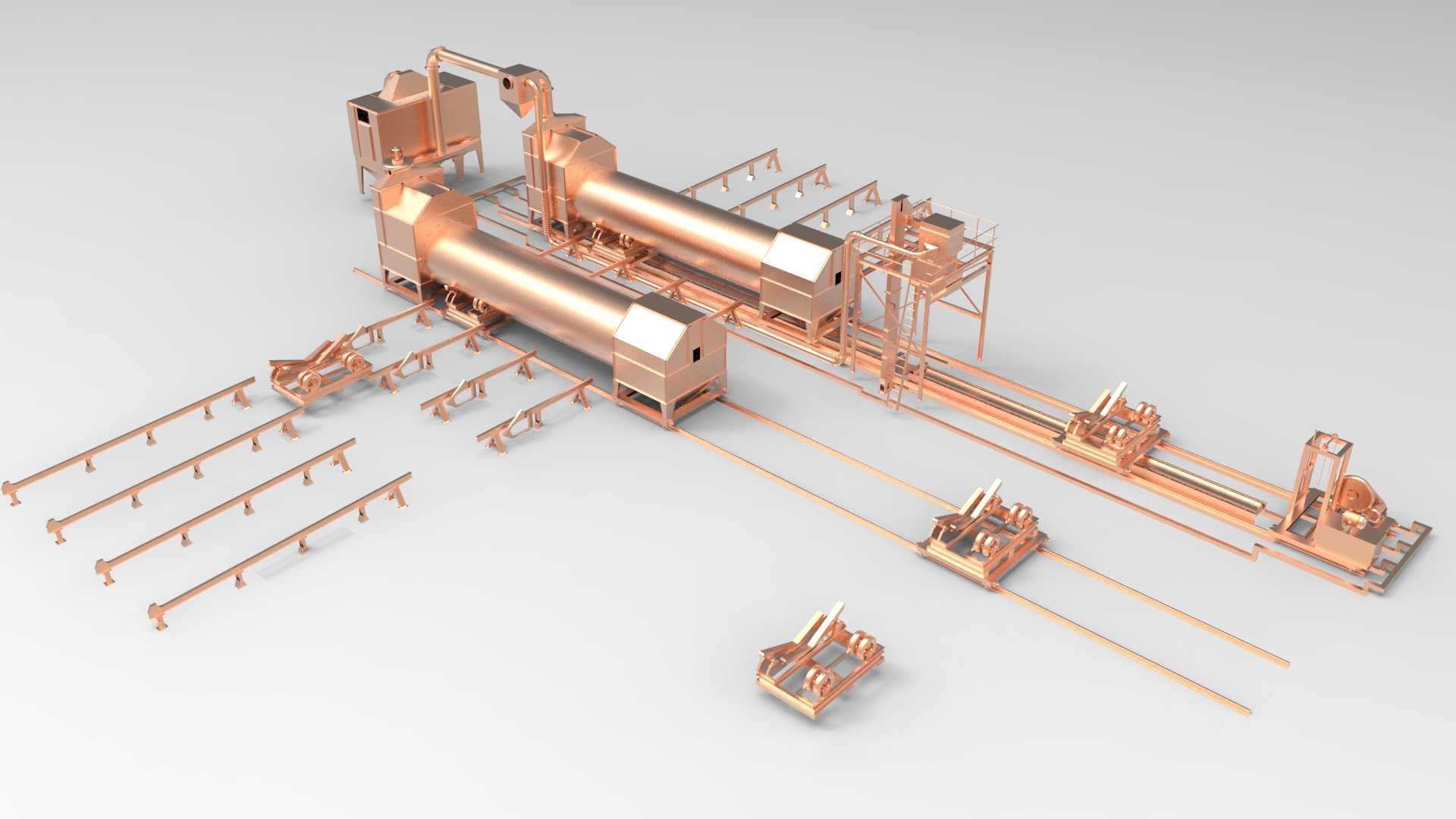

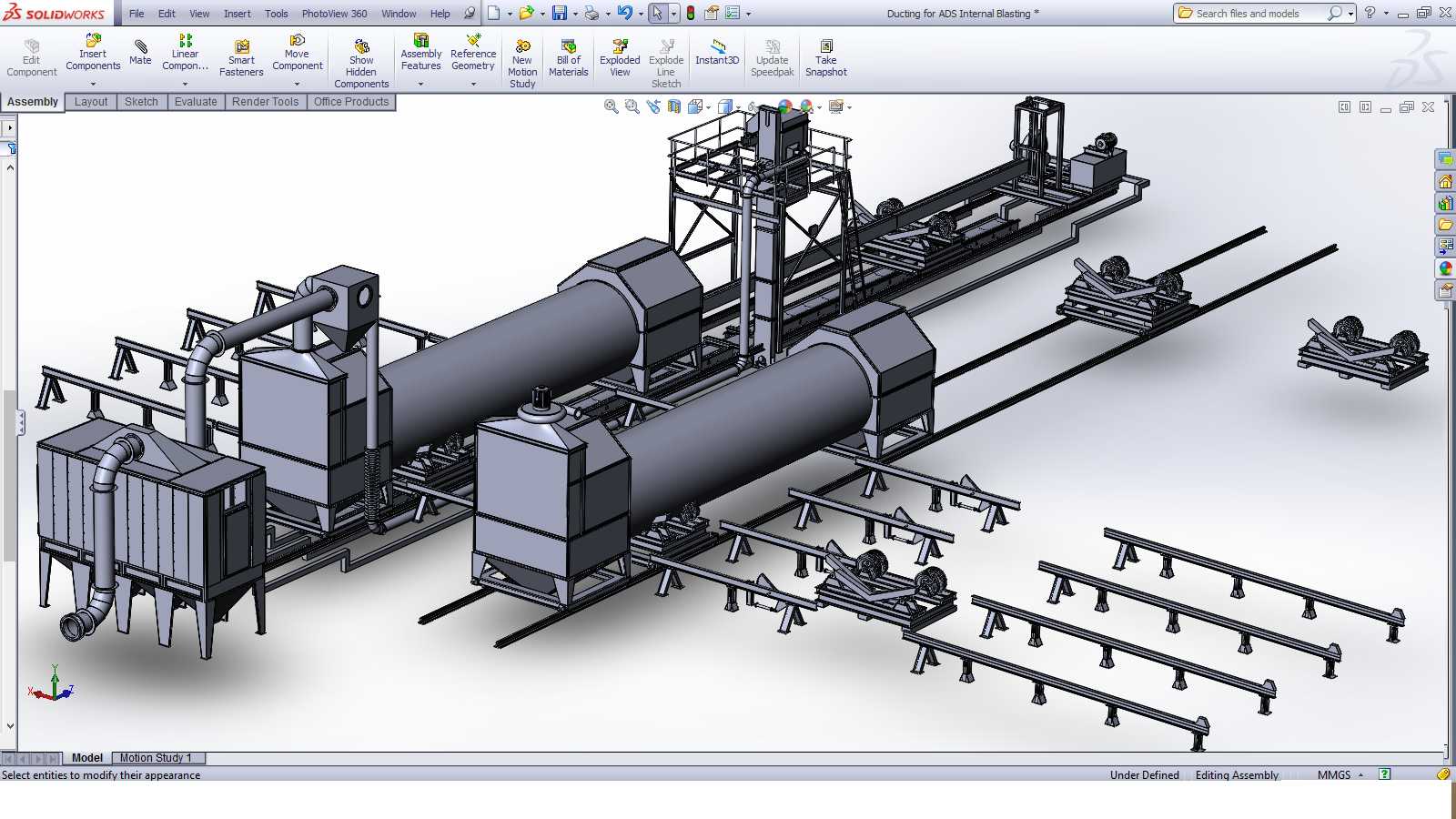

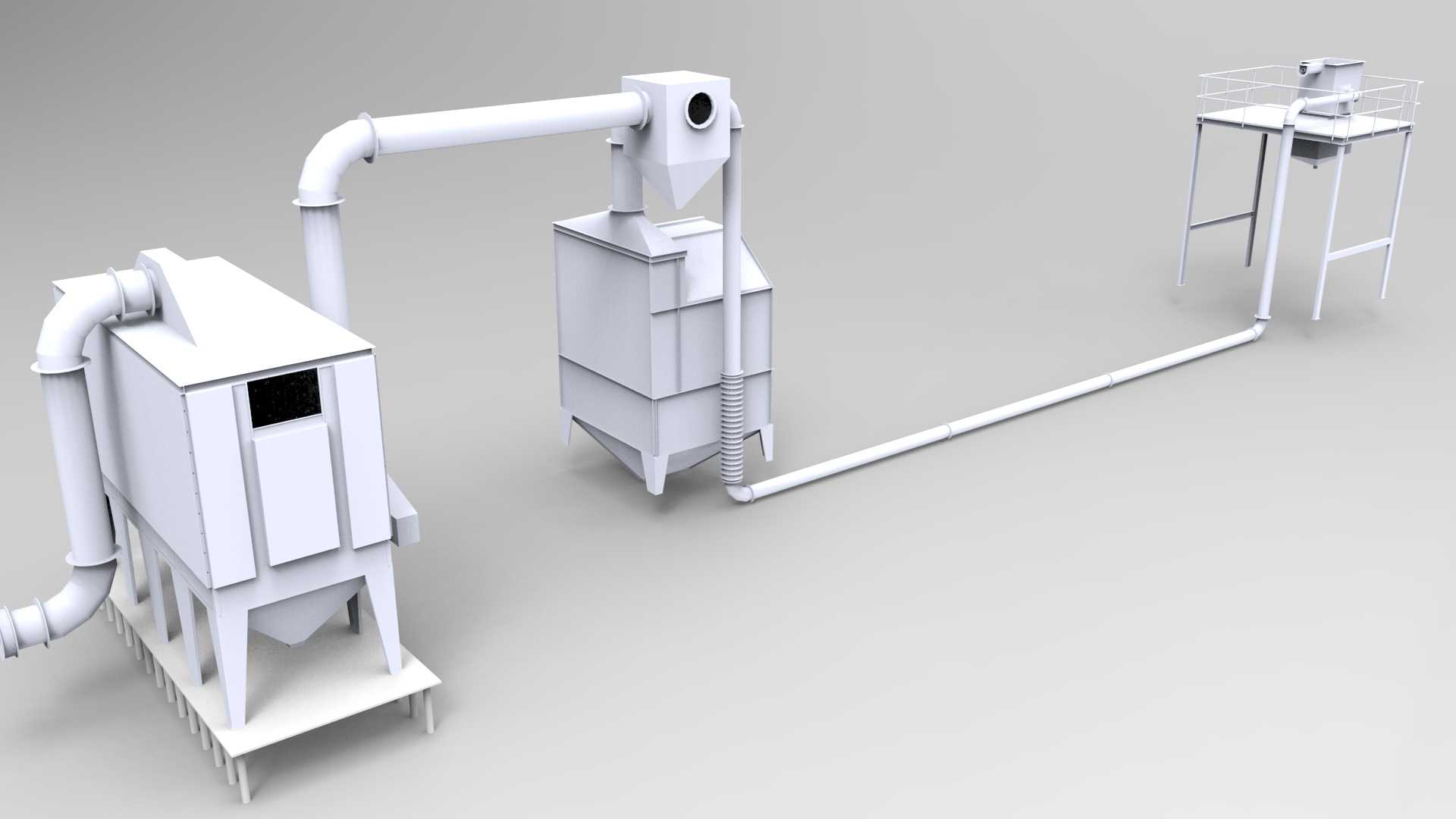

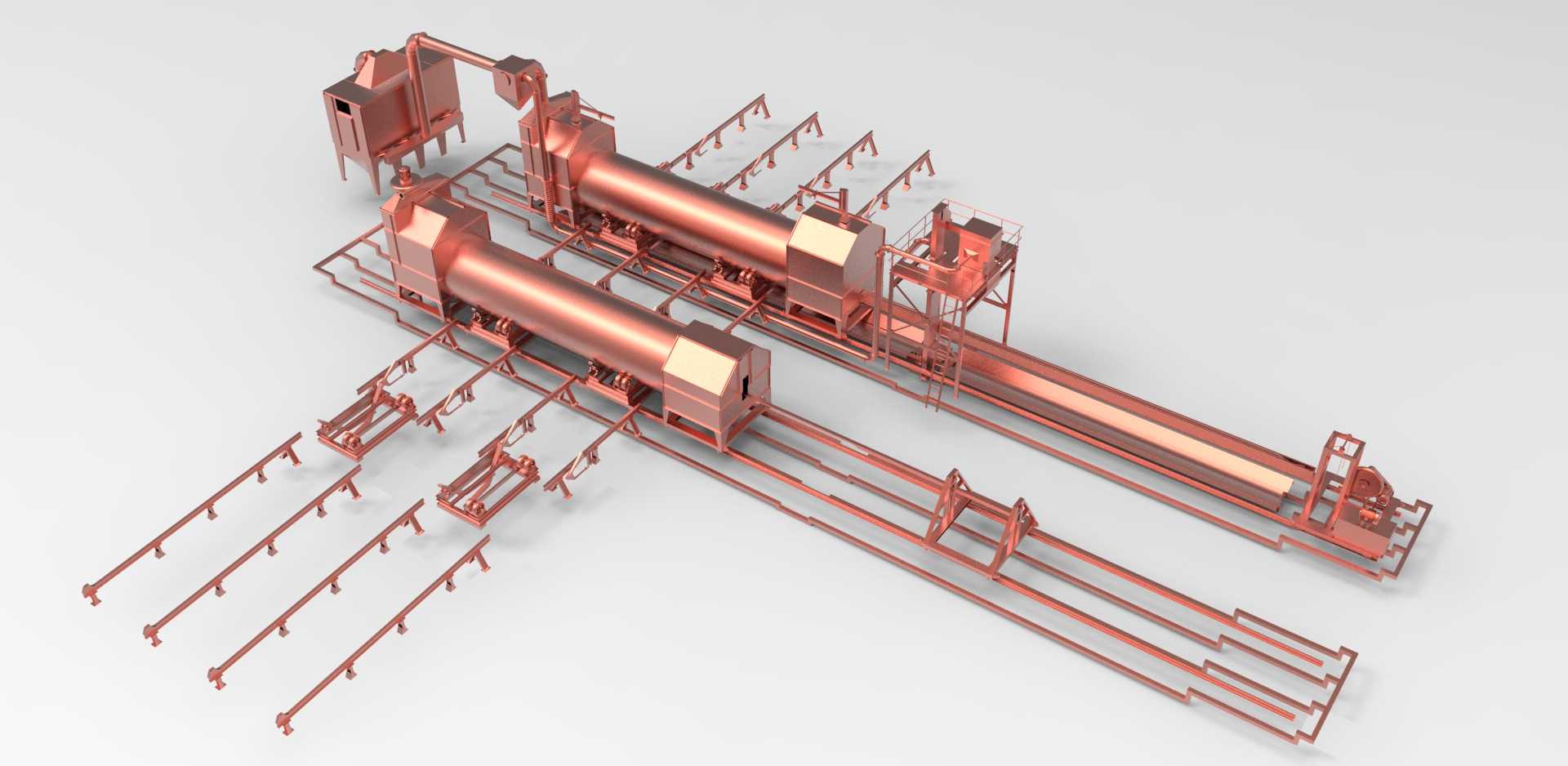

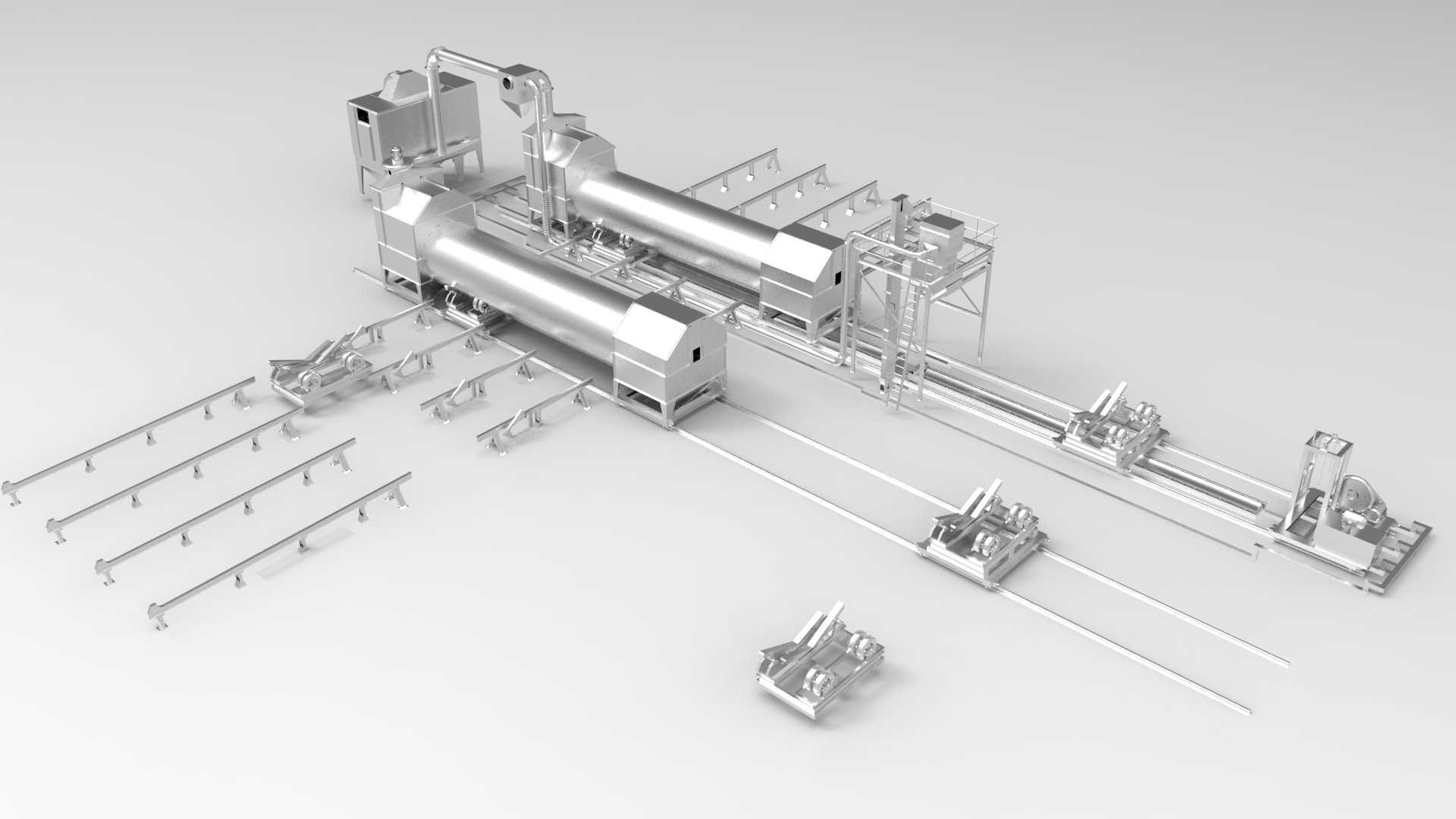

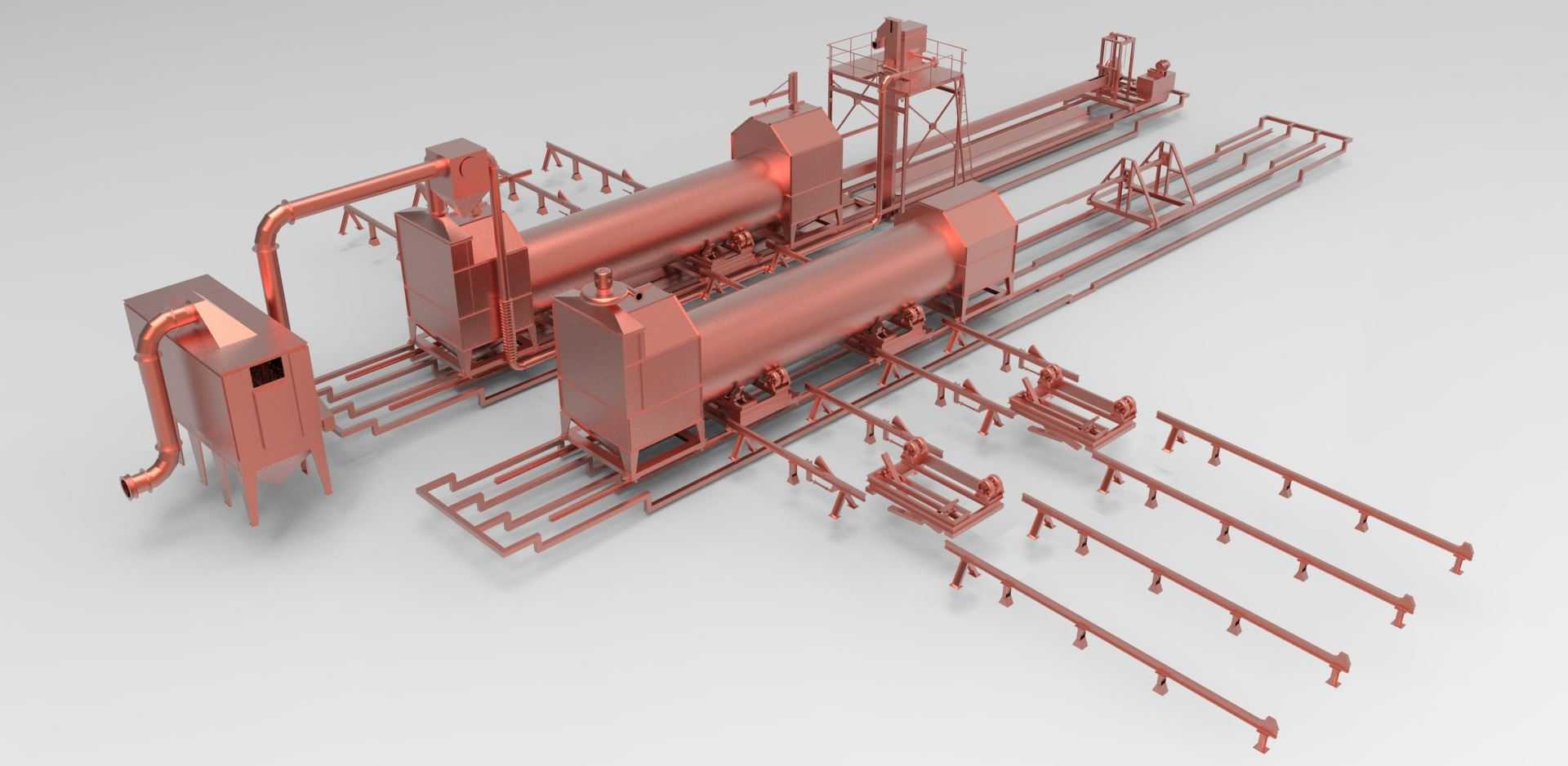

这套抛丸处理生产线主要面向长轴、钢管、型材等长尺寸工件的批量表面处理场景，在钢结构加工、油气管道预制、工程机械零部件生产车间中，承担去除工件表面氧化皮、锈蚀层、焊渣以及表面毛化强化的工序任务，替代传统人工喷砂、打磨的作业模式，大幅降低作业过程中的粉尘扩散与人工劳动强度。整套设备采用贯通式双工位并行布局，可同时容纳两组长尺寸工件沿辊道输送方向连续进给，适配6米至12米常规长度管材的连续通过式处理，无需对工件进行分段装夹，单批次处理效率较单工位设备提升近一倍。设备主体由抛丸清理室、弹丸循环回收系统、纵向输送辊道、横向上料台架、除尘分离单元几部分组成，清理室内部布置多组可调角度的抛丸器，可根据工件直径调整抛射角度，确保弹丸流覆盖工件整个圆周表面，避免出现清理死角。设计阶段优先考虑了车间安装的边界条件，设备整体沿车间纵向排布，总长度可根据工件长度适配调整，进料端与出料端预留足够的工件上下料操作空间，设备主体外侧设置全密封防护结构，防止弹丸飞溅与粉尘外溢，配套的除尘单元采用多级沉降加滤筒过滤结构，可将作业区域粉尘浓度控制在职业卫生标准要求范围内。输送系统采用变频调速的辊道结构，可根据工件表面锈蚀程度调整进给速度，针对不同直径的管材，辊道间距可通过侧边调节机构快速适配，无需更换专用工装。弹丸循环系统内置螺旋输送、斗式提升与风选分离结构，可将抛射后的弹丸与氧化皮、碎渣有效分离，合格弹丸重新送入抛丸器循环使用，碎渣与粉尘统一收集处理，减少弹丸损耗。横向台架设置多组挡料与拨料机构，可完成待处理工件的自动上料与处理后工件的自动下料，衔接前后工序的流转需求，无需额外配置起重设备频繁转运。清理室内部采用耐磨护板拼接结构，易磨损位置可单独更换，降低后期维护成本，设备整体的检修平台沿清理室顶部布置，可快速到达抛丸器、分离机构等需要日常维护的位置，兼顾日常运维的操作便利性。
