离心泵闭式叶轮结构三维造型

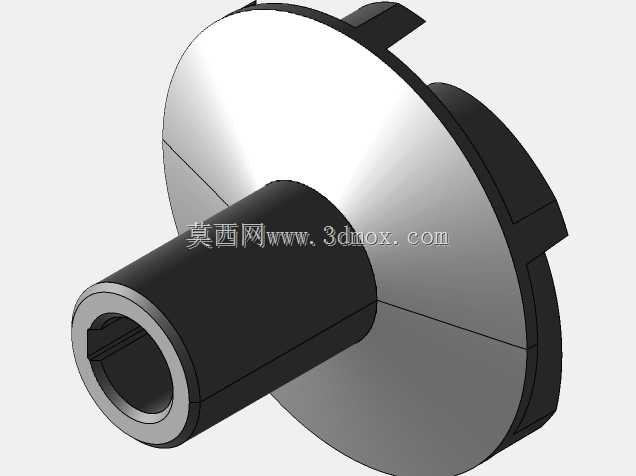

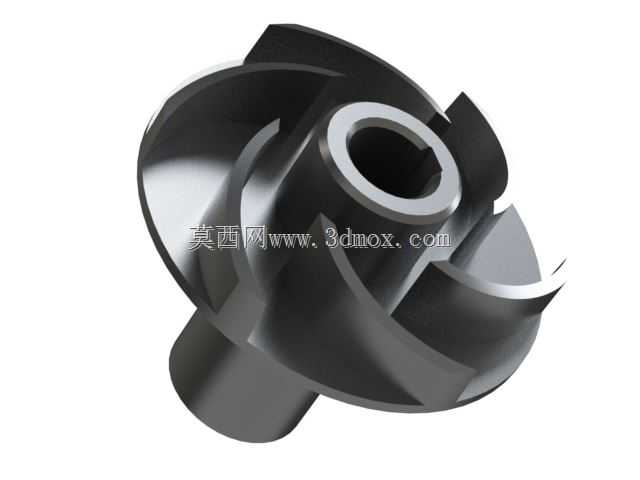

这款叶轮是单级离心泵的核心过流转子部件，主要适配卧式端吸离心泵的水力端结构，在市政供水、暖通循环、工业流体输送、农田排灌等场景中承担能量转换的核心作用，工作时随泵轴高速旋转，将原动机输入的机械能传递给流经叶道的流体，提升流体的压能与动能，最终实现流体的加压输送。从结构设计来看，该叶轮采用闭式叶轮构型，包含后盖板、前盖板、扭曲叶片、轮毂轴孔四个核心结构部分，整体为一体式铸造后加工成型的结构，扭曲叶片的型线完全基于给定流量扬程参数下的速度三角形设计，叶片进口边做了圆滑修型，能够有效降低流体进入叶道时的冲击损失，减少叶轮进口处的脱流与漩涡产生，提升泵组在额定工况点的运行效率，同时拓宽高效运行区间，降低非额定工况下的水力噪声。叶片出口边的角度经过反复迭代调整，兼顾了扬程曲线的平坦度与关死点扬程的控制，避免泵组在小流量运行时出现过载问题，叶片数量经过水力性能验证，在保证叶道过流面积充足的前提下，平衡了叶片排挤系数与水力摩擦损失的关系，既不会因为叶片过多导致流道过窄增加沿程阻力，也不会因为叶片过少导致流体在叶道内产生二次回流。轮毂部分的轴孔采用基孔制公差设计，与泵轴的配合选用过渡配合公差带，能够保证扭矩传递的可靠性，同时方便现场检修时的拆装作业，轴孔顶端设计有键槽结构，通过平键实现叶轮与泵轴的周向固定，传递旋转扭矩，轮毂的轴向长度经过校核，能够保证叶轮与轴的配合长度足够，避免高速旋转时出现叶轮晃动、轴端跳动超标的问题。叶轮前后盖板的外圆处做了倒角处理，与泵体密封环的配合间隙控制在合理范围内，既能够减少叶轮出口高压流体向进口低压侧的回流泄漏，提升容积效率，也能避免运行过程中叶轮与密封环发生刮蹭，保证泵组运行的安全性。安装边界方面，该叶轮的轴向定位依靠轴肩与叶轮锁紧螺母实现，安装时需要保证叶轮进口端与泵体进水口的对中度，偏差控制在机械密封允许的跳动范围内，避免运行时出现轴封泄漏、振动超标的问题。从实际应用角度，这类闭式叶轮相比开式、半开式叶轮，容积效率更高，适合输送清水、物理化学性质与水接近的无颗粒清洁流体，在常规民用供水、工业循环水系统中应用最为广泛，设计时需要兼顾水力性能与结构强度，叶轮的前后盖板厚度经过强度校核，能够承受额定转速下的离心力与流体压力载荷，避免高速旋转时出现盖板变形、叶片断裂的问题，叶道的表面粗糙度要求也有明确规定，铸造后需要对叶道进行打磨处理，降低表面粗糙度，减少水力摩擦损失，进一步提升泵组的整体运行效率。在建模过程中，叶片型线的构建是核心难点，需要先通过水力计算得到各轴面流道的流线，再基于各流线的进出口角度生成空间扭曲曲面，保证叶片表面的光滑过渡，避免出现局部凸起、凹陷导致的流道突变，减少流体在叶道内的能量损失，前后盖板的曲面与叶片曲面需要做到完全相切过渡，避免在盖板与叶片的交接处出现应力集中，提升叶轮的结构疲劳强度，延长在长期交变载荷下的使用寿命。
