多层住宅外置弧形遮阳构件设计

做建筑外围护结构配套构件设计快十二年，经手的住宅类外遮阳方案少说也有七八十套，这次的弧形外遮阳板方案，是针对南方夏热冬暖地区多层板式住宅做的定制化适配设计，最早是配合珠三角某刚需住宅项目的立面改造需求出的结构，当时现场踏勘的时候发现，原建筑二层以上的住户普遍自行加装了不规则的外置遮阳篷，不仅破坏了建筑立面的整体性，不少安装点位打穿了外墙保温层，雨季的时候已经出现了渗水痕迹，而且住户自装的构件抗风等级参差不齐，台风季存在高空坠物的隐患，所以才需要做统一的外置遮阳构件设计，兼顾遮阳效率、立面协调性和结构安全性。

从实际使用场景来看，这类外遮阳板主要安装在住宅南向、西向的窗洞及阳台外侧，核心作用是在夏季太阳高度角较高的时候，阻挡直射阳光进入室内，减少窗体的太阳辐射得热，降低室内空调负荷，实际测算下来，合理设计的外遮阳构件能让西向房间的夏季峰值冷负荷降低两成以上，比内置窗帘的隔热效率高不少，同时在冬季太阳高度角较低的时候，阳光可以从遮阳板下方斜射进入室内，不会遮挡冬季的日照采光，不会影响住户冬季的室内得热需求。

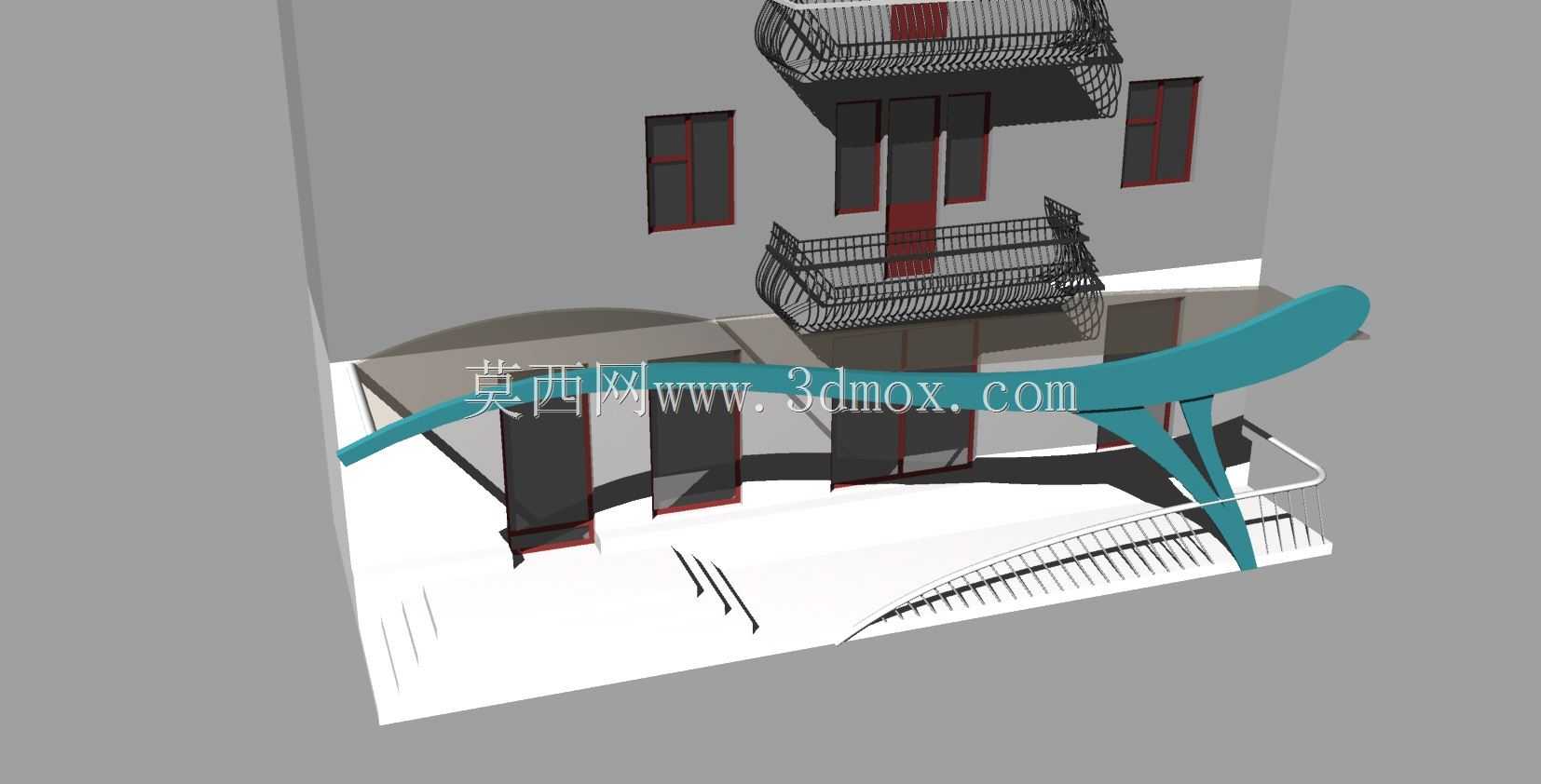

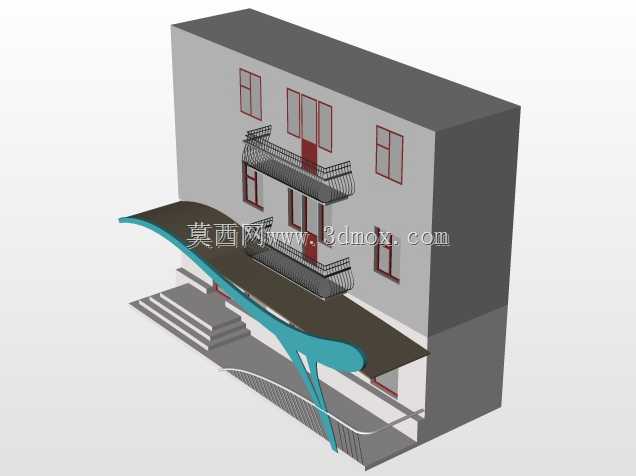

这次的设计没有采用常规的平直板式遮阳结构，而是做了流畅的弧形曲面造型，一方面是为了匹配建筑首层入口的雨棚弧线造型，让整个建筑的外立面线条更统一，避免常规平直遮阳板带来的生硬割裂感；另一方面弧形的导风结构可以在夏季引导室外气流沿着板面流向窗洞位置，强化窗体附近的自然通风效果，不会像平直遮阳板那样在窗户外侧形成滞风区，影响室内的自然通风效率。结构支撑上采用了三点式斜向支撑结构，支撑腿直接锚固在建筑外墙的结构梁位置，没有固定在填充墙或者保温层上，所有锚固点都做了止水胶圈和防水砂浆封堵，从根源上避免安装点位渗水的问题，支撑构件的截面做了流线型收边，减少风阻的同时也避免积灰积水，降低后期的维护难度。

安装边界的尺寸适配是这类构件设计的核心，首先要匹配不同位置的窗洞宽度，常规住宅的窗洞宽度从1.2米到2.4米不等，阳台位置的遮阳板宽度最大做到3.6米，遮阳板的外挑尺寸根据窗洞朝向做了区分，南向窗的外挑尺寸控制在600毫米，西向窗因为夏季西晒问题更突出，外挑尺寸做到800毫米，安装的时候遮阳板的下沿距离窗洞上沿的距离控制在200毫米，既保证足够的遮阳覆盖范围，也不会遮挡窗户的开启扇，不会影响住户正常开窗通风和擦窗作业。板面的材质选型上考虑了户外耐候需求，采用氟碳喷涂的铝合金板材，板材背面加了加强筋，避免大尺寸板面在风荷载作用下产生震颤和异响，板面的倾角做了15度的向下倾斜，一方面可以让落在板面上的雨水快速排走，不会在表面积留水垢，另一方面倾斜的板面可以把直射阳光反射到室外，不会把辐射热传导到板体本身再向窗户方向二次散热。

设计过程中也做了多轮的碰撞校验，首先要避开外墙的落水管、空调外机管线、燃气立管等现有附属设施，所有支撑腿的安装点位都提前和建筑、水电、暖通专业做了管线综合排布，不会出现安装时打断管线的问题；其次要考虑住户后期加装空调外机、维修外墙的操作空间，遮阳板和外墙之间预留了100毫米的检修间隙，维修人员可以从间隙穿过作业，不需要拆除遮阳构件。另外针对阳台位置的遮阳板，特意把靠近阳台栏杆一侧的板面做了上翻收边，避免物品从遮阳板和栏杆之间的缝隙坠落，同时板面的荷载取值按照当地的基本风压做了1.5倍的安全系数校核，哪怕是遭遇十二级台风的极端天气，构件的结构强度也能满足安全要求，不会出现变形、脱落的问题。

实际落地的时候，这类构件都是在工厂预制完成，现场只需要做锚固和拼接作业，不需要现场切割焊接，安装效率很高，一栋六层的住宅，四个工人一周就能完成全部外遮阳板的安装作业，后期维护也只需要每年定期检查锚固点的紧固情况，板面靠雨水自洁就能保持整洁，不需要专门的清洁维护，不管是新建住宅的配套还是老旧小区的立面改造，这类弧形外遮阳构件都能很好地适配，既解决了实际的遮阳隔热需求，也能提升建筑立面的整体美观度。
