多级蒸汽轮机转轮轴组结构三维设计

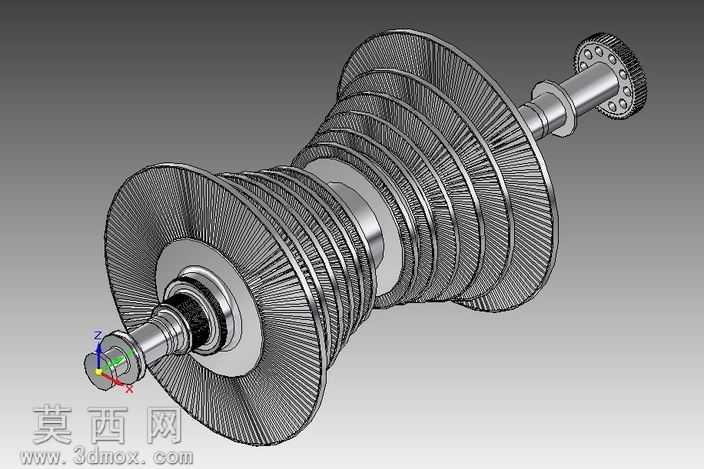

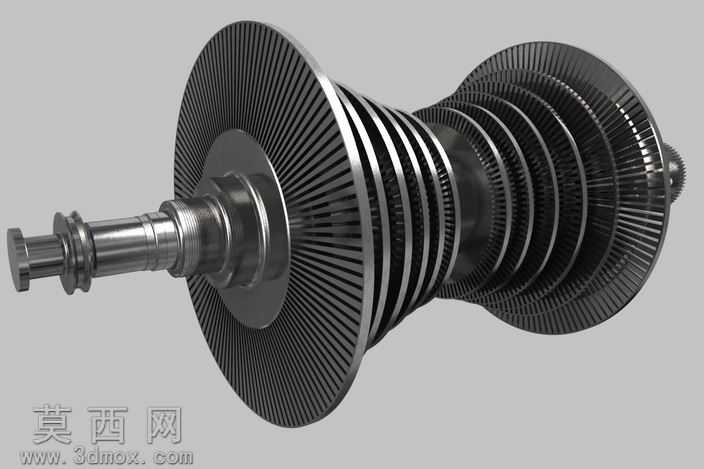

本作品为多级蒸汽轮机转轮轴组的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整体转子的轴向尺寸链规划，确定各级叶轮的排布间距、轴段直径梯度、端部连接结构的位置基准，再逐一对单个零部件进行精细化特征构建。模型中主轴部分采用旋转凸台特征完成基础轴体建模，依次绘制各轴段的直径、长度、退刀槽、密封槽、轴肩定位面的轮廓草图，通过绕中心轴旋转生成基础实体，再对端部的连接法兰、传动齿轮结构进行单独特征构建：端部法兰通过拉伸凸台生成基体后，采用圆周阵列特征完成周向均布的连接螺栓孔建模，端部传动齿轮通过渐开线齿廓草图拉伸后，对齿面进行过渡圆角处理，还原真实齿轮的啮合结构。各级转轮叶轮部分，先完成单个轮盘的旋转建模，确定轮盘的锥度、轮毂厚度、轮缘定位结构，再对叶片部分进行建模：采用曲面放样特征构建单个叶片的扭曲型面，匹配蒸汽流道的气动型线要求，保证叶片进汽边、出汽边的厚度渐变过渡，完成单个叶片建模后，通过圆周阵列命令将叶片均匀排布在对应轮盘的轮缘位置，每一级叶轮的叶片数量、安装角度、叶型尺寸均匹配该级的做功参数，各级叶轮按轴向尺寸依次装配到主轴的对应轴肩位置，添加同轴度、轴向端面贴合的装配约束，还原真实转子的装配关系。渲染阶段采用金属材质赋予整体结构，主轴部分赋予调质合金钢材质，添加轻微的表面粗糙度质感，叶片部分赋予耐高温合金钢材质，调整材质的反光度、金属度参数，还原高温部件的金属质感；场景采用渐变灰色背景，添加定向光源模拟工业产品展示的打光效果，对叶片边缘、轴肩位置添加高光反射，突出各级叶轮的层叠结构与叶片的细密排布特征，同时保留线框显示模式的展示效果，可清晰呈现转子内部的轴段配合、叶轮与主轴的连接结构。整个模型完整还原了多级蒸汽轮机转子的核心结构，所有特征均保留参数化编辑属性，可根据不同的功率等级、蒸汽参数调整各级叶轮的尺寸、叶片数量与轴段参数，为蒸汽轮机的结构设计、教学演示、装配仿真提供精准的三维数字模型支撑。
