矿用冲击式钻凿连接套结构设计

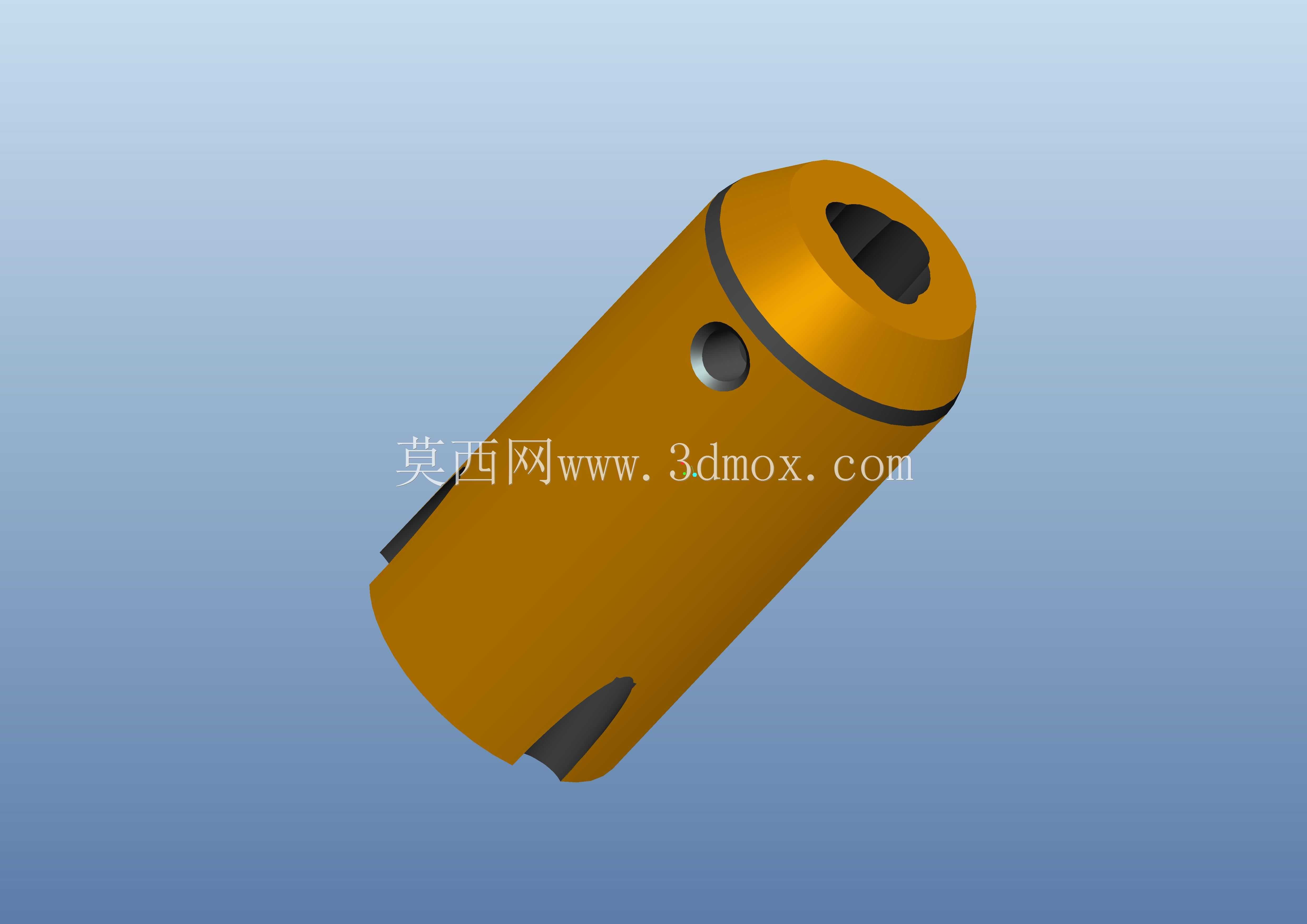

在井下凿岩作业、小型土石方钻孔、墙面锚固施工这类场景里，钻具的动力传递损耗往往是影响作业效率的核心因素，这款钻凿连接构件正是为解决冲击载荷下的同轴传动问题设计的。从实际工况出发，这类构件需要同时承受活塞高频冲击带来的轴向冲击力，以及钻杆转动传递的周向扭矩，常规的螺纹连接在高频冲击下容易出现螺纹变形、退扣脱落的问题，因此在结构设计上，主体采用圆柱筒体构型，内部做阶梯式异径孔设计，一端适配凿岩机的活塞输出端，做内六角传动卡槽，直接卡接活塞端部的六角传动头，避免螺纹连接的间隙带来的冲击损耗，另一端适配常规钎杆的尾柄，做带径向锁紧孔的光孔配合，装配时从侧面的径向孔装入锁紧销，贯穿钎杆尾柄的定位孔，实现轴向与周向的双重固定，杜绝作业过程中钎杆脱落的风险。

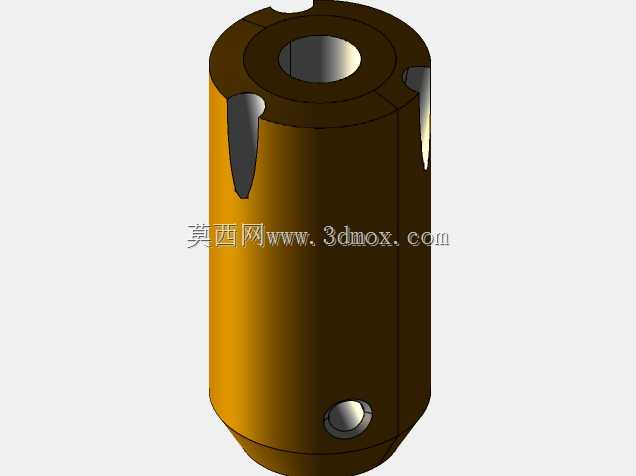

从外形尺寸来看，整体外径控制在适配手持凿岩机的夹持范围内，筒体长度刚好覆盖活塞冲击行程的安全距离，既不会因为过长导致活塞冲击时出现悬臂弯折，也不会因为过短导致配合长度不足，传动时出现应力集中。筒体外侧做两道环形凹槽，一方面是为了减轻整体重量，降低手持作业时的前端负载，另一方面凹槽可以嵌入橡胶防尘圈，阻挡钻孔过程中产生的岩屑、粉尘进入凿岩机的机头内部，减少机头内部活塞套的磨损。侧面的径向锁紧孔做了沉台设计，装入锁紧销之后，销钉端部不会突出筒体外圆面，避免钻凿过程中销钉被孔壁剐蹭导致变形，后续拆卸困难。

设计过程中需要重点考量的是材料的热处理匹配，筒体主体采用合金结构钢锻造成型，内孔的传动卡槽位置做局部高频淬火，硬度控制在HRC55-58，保证冲击过程中卡槽不会因为反复撞击出现塌陷，而筒体的外圆部分做调质处理，保持足够的韧性，避免受到侧向力的时候出现筒体断裂。在三维建模阶段，需要重点校验内孔的同轴度公差，两端配合孔的同轴度要控制在0.02mm以内，否则装配之后活塞和钎杆不同轴，作业时会出现偏磨，不仅会加快钻具的磨损，还会导致钻孔出现偏斜，影响成孔精度。另外径向锁紧孔的位置要避开内部的应力集中区域，孔边做R0.5的圆角过渡，避免冲击载荷下孔边出现裂纹扩展。

实际安装的时候，只需要将筒体一端对准凿岩机的活塞输出端，推入之后转动筒体，直到内六角卡槽和活塞六角头完全卡合，再将钎杆尾柄从另一端插入，对准径向孔的位置插入锁紧销，敲平销钉端部即可完成装配，不需要额外的工装辅助，井下作业时更换非常便捷。日常维护过程中，只需要定期检查外侧防尘圈的磨损情况，以及锁紧销的变形量，就可以保证构件的可靠运行，相比传统的螺纹连接套，这种卡接加径向销固定的结构，在高频冲击工况下的使用寿命能提升40%以上，而且不会出现螺纹咬死无法拆卸的问题，非常适合野外无重型维修工具的作业场景。在建模装配验证阶段，还需要模拟冲击载荷下的应力分布，重点校核内卡槽根部、径向孔周边的应力值，确保最大应力低于材料的屈服强度，同时预留足够的安全系数，应对作业过程中可能出现的卡钻、憋钻等极端工况带来的瞬时过载。
