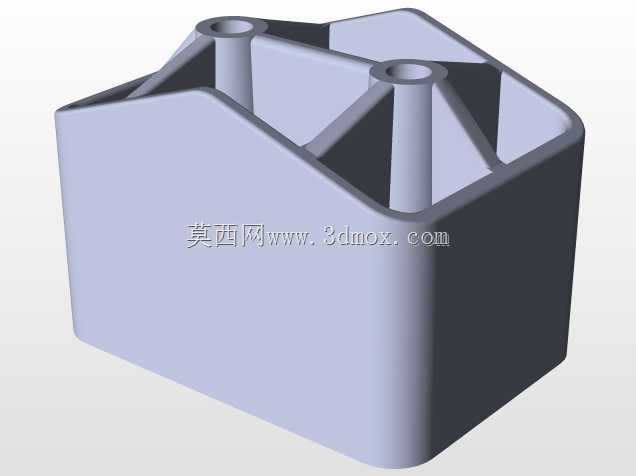

带加强筋双安装柱圆角壳体结构件

该结构件属于设备内部承载类壳体零件，日常应用场景多集中在小型机电设备的端盖、工控模块的防护外壳、小型动力单元的安装基座位置，主要作用是为内部电子元件、小型传动组件提供封闭防护空间，同时通过自带的安装柱实现与设备主框架的快速定位装配，避免内部组件在设备运行过程中出现移位、磕碰损伤。从实际使用需求出发，这类壳体往往需要兼顾结构强度与轻量化要求，因此在设计阶段没有采用等厚实心结构，而是在壳体内部设置了多道斜向加强筋，筋条从壳体侧壁延伸至顶部安装柱根部，将安装柱承受的装配锁紧力、设备运行时的振动冲击力均匀分散到整个壳体侧壁上，避免安装柱根部出现应力集中导致的开裂问题。壳体顶部的两个圆柱形安装柱为中空结构，内孔尺寸匹配常用的M3、M4规格装配螺丝，安装柱的高度略高于壳体顶面，装配时可以让螺丝锁紧力直接作用在柱体端面上，不会对壳体顶面造成压迫变形。壳体的所有外边缘都做了大半径圆角过渡处理，一方面是为了适配注塑成型的工艺要求，避免尖角位置出现填充不足、应力发白的成型缺陷，另一方面也能消除装配过程中的锐边割手风险，同时圆角过渡的外形也能降低设备运行时的风阻，在有气流流通的设备舱内不会产生额外的紊流噪音。设计过程中，壳体的侧壁厚度保持均匀一致，所有转角位置的壁厚差控制在10%以内，避免注塑成型时出现缩痕、翘曲问题；内部加强筋的厚度设置为侧壁厚度的0.6倍，筋条与侧壁、安装柱的连接位置全部做了小圆角过渡，进一步分散应力传递路径。从安装边界来看，壳体整体为近似方形的敞口结构，敞口边缘做了加厚翻边处理，翻边上预留的定位缺口可以和设备框架上的凸台配合，实现装配时的快速对位，不需要额外调整位置就能让两个安装柱的内孔与框架上的螺纹孔完全同轴，降低装配对位的难度。壳体的内部空腔尺寸经过优化，在容纳常规尺寸的控制板、小型传动组件的前提下，空腔内壁与内部元件之间预留了0.5-1mm的安全间隙，既可以避免元件与壳体内壁摩擦损伤，也不会因为间隙过大导致元件在壳体内出现晃动。这类结构件在实际选型替换时，需要重点核对安装柱的中心距、壳体的整体长宽高尺寸、敞口翻边的定位缺口位置，确保替换件能够与原有设备的安装位完全匹配，不需要对设备框架做二次加工即可完成装配；同时要注意壳体圆角的半径参数，避免替换件的圆角过小导致与相邻部件出现装配干涉。在建模过程中，这类零件的建模逻辑通常是先绘制壳体的外轮廓草图，通过拉伸生成基础实体，再通过抽壳命令生成均匀壁厚的空腔结构，之后绘制内部加强筋的轮廓线，通过筋特征生成加强筋结构，最后对所有锐边进行圆角处理，建模时需要注意圆角特征的添加顺序，优先添加小半径圆角，再添加大半径的外轮廓圆角，避免出现圆角特征失败、曲面过渡不顺畅的问题。
