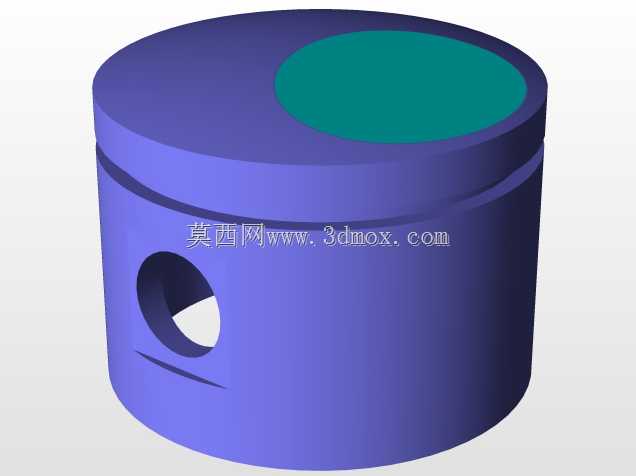

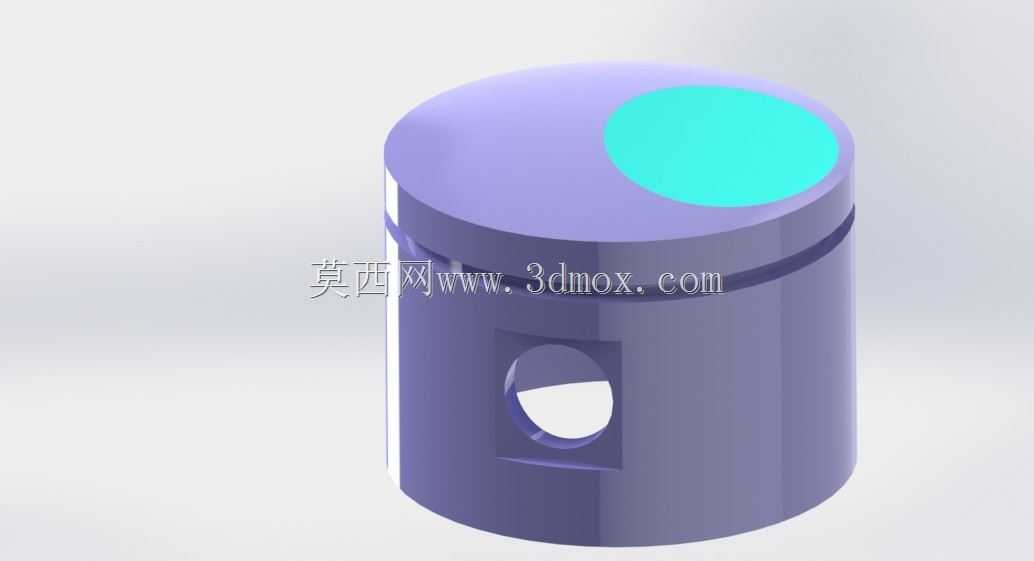

汽车发动机活塞结构三维设计模型

在车用往复式内燃机的核心运动组件里，活塞是直接承接燃烧爆发力、完成能量转换的关键零件，这套三维结构完整还原了量产车用活塞的核心设计特征，可直接用于结构原理演示、装配干涉校验、运动仿真分析等场景。从实际装机工况来看，活塞需要在高温高压的燃烧环境下做高速往复直线运动，顶部直接接触燃气，因此顶面的异形凹坑设计是匹配特定排量发动机的燃烧室形状，用来组织缸内气流、优化油气混合效率，保证燃烧过程的充分性，避免出现局部过热或者爆震的问题。活塞头部的环槽结构是用来安装气环与油环的，气环负责密封燃烧室的高压燃气，防止燃气窜入曲轴箱，油环则负责刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧，环槽的宽度、深度以及槽岸的高度都经过受力校核，能够承受燃气爆发时的轴向冲击力，同时保证活塞环在工作状态下有合理的侧隙与背隙，避免卡滞或者密封失效。活塞裙部的型线设计并非正圆柱结构，而是考虑了热膨胀量与侧压力分布的变椭圆型面，工作状态下活塞受热膨胀后会趋近正圆，保证和气缸壁之间有均匀合理的配合间隙，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致拉缸故障。裙部开设的活塞销孔是用来安装活塞销的，通过活塞销连接活塞与连杆，将活塞承受的燃气作用力传递给连杆，进而带动曲轴旋转输出动力，销孔内部的卡环槽结构是用来安装活塞销卡环，限制活塞销的轴向窜动，避免销子轴向窜出刮伤气缸壁。从安装边界来看，该活塞的外径尺寸匹配对应缸径的气缸套，活塞销孔的同轴度、裙部的圆柱度都满足装机公差要求，顶部凹坑的深度、位置与对应发动机的压缩比设计匹配，装配时需要注意活塞的安装方向，顶部的避让结构需要对准气门开启的位置，避免活塞运动到上止点时与进排气门发生碰撞。在设计思路上，这套结构充分考虑了活塞工作时的热负荷与机械负荷，顶部壁厚做了渐变处理，在保证足够强度的前提下尽量降低活塞整体质量，减小往复运动的惯性力，降低发动机高速运转时的振动与噪声。销孔位置做了偏心设计，能够在活塞换向时减小侧压力的突变，降低活塞敲缸的倾向，提升发动机运转的平顺性。从实际应用场景来说，这套模型既可以用于职业院校的发动机构造教学演示，帮助学员直观理解活塞的结构组成与工作原理，也可以作为发动机设计人员做结构改进、仿真分析的基础参考模型，还能用于装配实训中验证活塞与连杆、活塞环、气缸套等周边零件的配合关系，排查装配过程中可能出现的干涉问题。需要注意的是，活塞的各个结构尺寸都和具体的发动机参数强相关，不同排量、不同功率调校的发动机，活塞的顶部形状、环槽数量、销孔直径、裙部长度都会有差异，这套模型还原的是常规民用小排量乘用车的活塞结构特征，覆盖了活塞类零件的核心设计要素，能够满足多数结构认知、原理演示、基础建模参考的需求。在做运动仿真时，可以基于该模型添加曲柄连杆机构的配合关系，模拟活塞在不同曲轴转角下的运动位置，验证活塞行程、压缩比等参数是否符合设计要求，也可以通过有限元分析模块，给活塞顶部施加对应爆发压力的载荷，校核活塞的应力分布与变形量，验证结构强度是否满足设计要求，排查应力集中的风险点，比如销孔内侧、环槽根部这些位置都是应力集中的高发区域，设计时通常会做圆角过渡处理来降低应力集中系数，避免活塞在交变载荷下出现疲劳断裂的问题。
