IP68等级橡胶密封防护接线盒结构设计

做户外电气布线项目的工程师都清楚，户外点位的电气连接防护一直是现场运维的痛点，尤其是露天布设的传感线路、户外监控供电节点、野外通信设备接线端，常年要面对暴雨冲刷、积水浸泡、扬尘侵入、温差凝露等复杂工况，普通防护等级的接线盒用不了半年就会出现内部进水锈蚀、接线端子氧化接触不良的问题，严重时还会造成线路短路、设备宕机，后期运维排查的人力成本远高于配件本身的投入。这款IP68等级的橡胶密封盒，就是针对这类高防护需求的电气连接场景设计的防护壳体，核心作用是为内部的电气接线节点、小型线路板模块提供可靠的密封防护空间，隔绝外界的液态水、固态粉尘进入腔体内部，保障内部电气连接的长期稳定性。

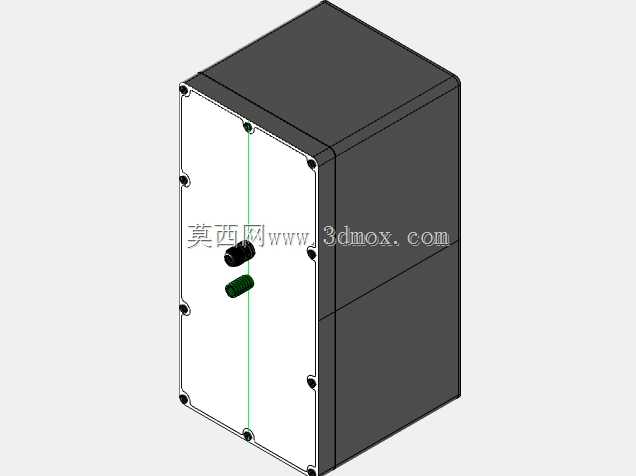

从结构设计逻辑来看，这款密封盒采用上下扣合的分体式腔体结构，上盖与下底座的配合面没有采用常规的平面硬接触密封，而是设计了一圈连续的梯形密封槽，配套的橡胶密封圈采用截面为圆形的硅橡胶材质，装配时密封圈嵌入密封槽内，上下盖通过周向均匀布置的紧固件施加均匀的压紧力，让橡胶密封圈产生可控的弹性形变，完全填充上下盖配合面之间的微观间隙，这种密封结构的设计冗余度很高，即使配合面存在小幅的加工形位公差，橡胶的弹性形变也能完全补偿间隙，不会出现密封断点。和市面上常见的IP65、IP67等级防护盒不同，这款结构的密封压紧量经过反复校核，即使在1米水深持续浸泡的工况下，外部水压也不会突破密封圈的接触应力屏障，完全满足IP68等级的防护要求，哪怕是短时积水淹没的场景也能可靠防护。

考虑到现场安装的实际需求，下底座的外侧设计了一体化的安装耳，安装耳上预留了标准的通孔安装位，不需要额外加装固定支架，直接通过膨胀螺丝或者自攻螺丝就能把盒体固定在墙面、设备机架、立杆等安装基面上，安装耳和盒体主体是一体化结构，不存在拼接缝隙，也就避免了安装位置的渗漏风险。盒体的内部腔体预留了通用的接线端子安装柱，可以适配市面上主流的导轨式接线端子、小型PCB安装座，用户可以根据实际的接线需求选择对应的内部配件，不需要额外对盒体进行二次加工。进出线的位置设计在盒体的侧壁，预留了标准的电缆格兰头安装螺纹，用户可以根据进出线的电缆线径选择对应规格的防水格兰头，装配后格兰头和盒体侧壁之间通过密封圈压紧，电缆和格兰头之间通过橡胶抱紧圈密封，形成完整的全路径密封链路，不会因为进出线位置破坏整体的防护性能。

外形尺寸的设计上，这款密封盒走的是紧凑实用的路线，整体外轮廓没有多余的突出结构，不会占用过多的安装空间，适合在安装空间局促的户外设备内部、立杆检修口内、地下管线节点位置布设。腔体内部的有效空间经过优化，在满足常规2-4组线缆对接需求的前提下，尽可能压缩了盒体的整体壁厚和外部尺寸，既减少了壳体材料的用量，也降低了盒体自身的重量，高空安装时不会给安装基面带来额外的负重负担。壁厚的设计兼顾了结构强度和材料成本，盒体主体采用工程塑料注塑成型，壁厚均匀，避免了注塑过程中出现缩痕、翘曲等成型缺陷，同时周向设计了隐形的加强筋结构，即使受到外部的挤压、冲击，也不会出现盒体变形导致密封面错位的问题，哪怕是在北方冬季低温环境下，工程塑料的低温韧性也能保证盒体不会脆裂，密封圈的橡胶材质也选用了耐高低温的配方，在-40℃到120℃的温度区间内都能保持稳定的弹性，不会因为低温变硬失去密封性能，也不会因为高温老化出现开裂变形。

在实际项目选型过程中，这类高防护等级的密封盒除了用在户外电气接线场景，还可以作为小型户外传感器的防护外壳使用，比如土壤温湿度传感器、户外液位监测模块、野外光伏组件的接线防护，只要是需要长期暴露在户外、存在浸水风险的电气节点，都可以用这款密封盒作为防护载体。设计时特意没有在盒体表面设计多余的装饰结构，光滑的外表面不容易积灰积水，雨水冲刷后就能自清洁，不会因为表面积垢造成局部长期潮湿腐蚀盒体。上下盖的紧固件采用不锈钢材质，长期户外使用不会生锈，后期检修拆卸时不会出现螺丝锈死无法打开的问题，密封圈的安装槽设计了定位挡边，更换密封圈时不会出现密封圈移位、装歪的问题，现场运维更换配件的容错率很高，不需要专业的工具就能完成拆装操作。

很多工程师在选型密封盒时容易忽略密封结构的压紧力均匀性问题，这款结构在设计时对紧固件的间距做了严格的校核，相邻两个紧固件的间距控制在密封圈有效密封压紧的跨度范围内，不会出现两个螺丝之间的位置压紧力不足导致的密封失效问题，上盖的刚性也经过加强，拧紧螺丝时上盖不会出现局部翘曲，保证整个密封周圈的压紧力均匀一致，不会出现局部密封应力不足的渗漏点。和金属材质的密封盒相比，这款工程塑料材质的密封盒本身绝缘性能优异，不需要额外做内部绝缘处理，哪怕内部接线出现绝缘层破损，也不会出现盒体带电的安全隐患，更适合户外公共区域的布设场景，避免出现触电风险。
