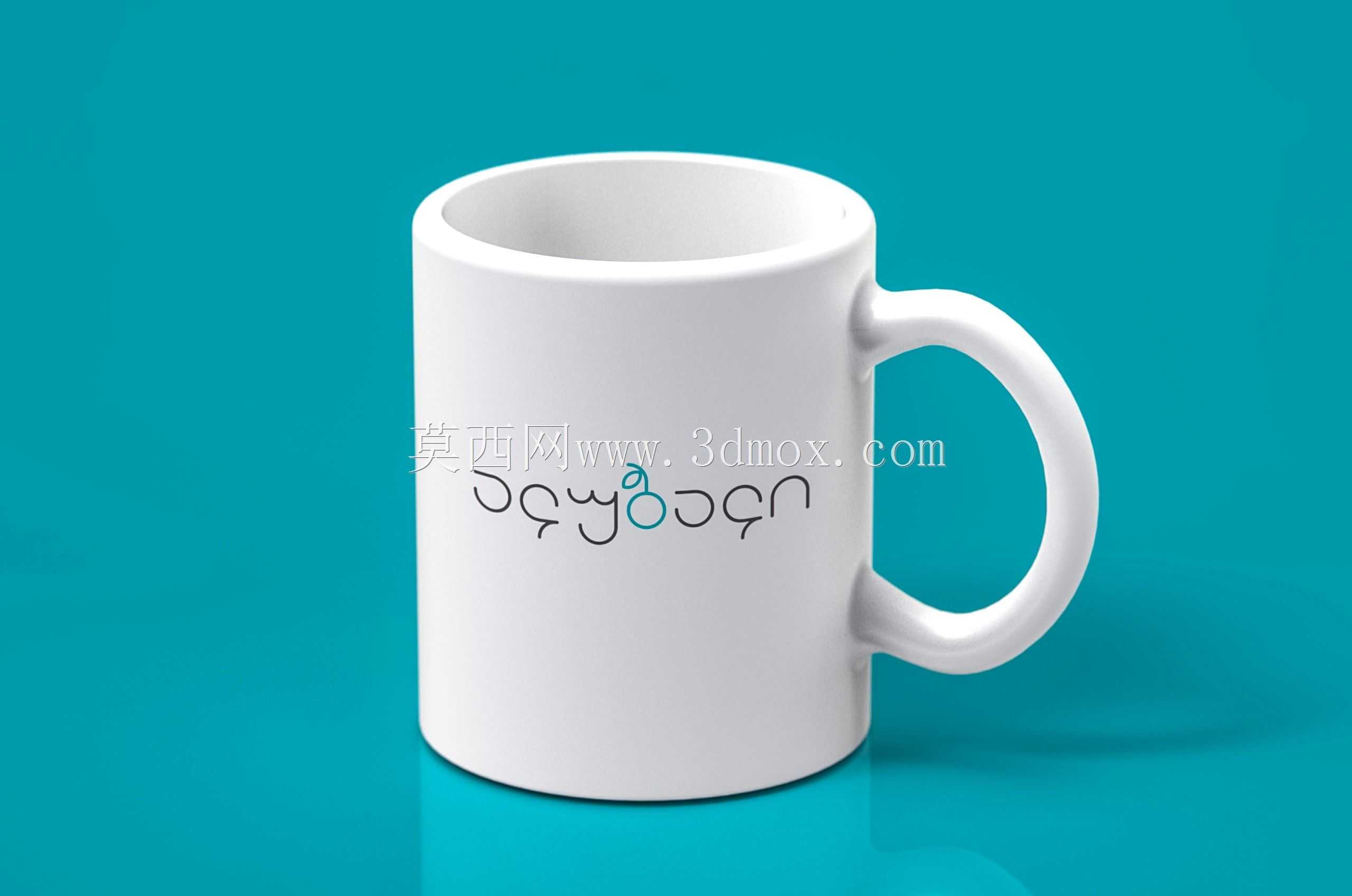

带把手简约日常饮水马克杯结构设计

日常接触的带把手饮水杯，看似结构简单，实则在建模阶段需要兼顾握持手感、放置稳定性、盛装容量与清洁便利性的多重平衡，这类日用容器的结构设计逻辑，和工业领域里小型储液容器的设计思路有不少共通之处。先从使用场景倒推结构设计的核心诉求：这类杯子主要用于日常盛装热饮、常温饮品，使用场景覆盖办公桌面、家庭餐桌、休闲茶座，所以首先要保证放置时的抗倾覆能力，建模时杯底做了微幅的内凹设计，外圈接触支撑面的环带宽度控制在3mm左右，既可以避免杯底平面度误差导致的放置晃动，也能在桌面残留少量水渍时形成微小的负压吸附效果，降低被误碰倾倒的概率。杯身主体采用直筒微收腰的构型，靠近杯口位置做了1.2mm的壁厚渐变加厚，一方面是抵消热饮灌注时杯口位置的热应力集中，避免长期冷热交替出现口部崩裂，另一方面加厚的杯口边缘在饮用时贴合唇部的触感更柔和，不会出现薄边割嘴的问题。把手的结构设计是整个模型的重点，很多新手建模时容易把把手做成等截面的圆弧环，实际使用中会出现握持打滑、受力集中的问题，这个模型里的把手截面做了随形的渐变：和杯身连接的上下两个端点位置截面做了加大的过渡圆角，连接处的壁厚比杯身主体厚0.8mm，避免盛装满杯液体时把手连接处出现应力断裂；把手内侧的握持曲面做了贴合四指弯曲弧度的内凹，截面宽度控制在18mm，刚好适配成年人四指并拢的握持宽度，把手和杯身之间的预留间隙为22mm，即使是手掌偏大的使用者也能顺利将手伸入握持，不会出现卡手的情况。杯身内部的底面做了5°的微小斜度，向杯中心位置汇聚，一方面是在清洗时更容易将残留的水渍、茶渍倾倒干净，不会在杯底形成积水死角，另一方面如果后续要做实体开模生产，这个斜度也刚好满足注塑或者陶瓷注浆成型的脱模角度要求，不需要额外再做拔模处理。尺寸边界上，这款杯子的总高度设定为95mm，杯身外径80mm，满杯盛装容量约为350ml，刚好适配常规家用咖啡机的出液高度，也能放在多数车载杯架的尺寸适配范围内，不会因为直径过大放不进去。杯壁的主体壁厚控制在2.5mm，这个厚度对于陶瓷材质来说可以保证盛装100℃沸水时外壁温度维持在55℃以内，不会出现握持烫手的问题，如果是采用食品级PP材质生产，壁厚调整为2mm即可达到同等的隔热效果。建模过程中特意将杯身和把手的连接位置做了G2连续的曲面过渡，没有尖锐的棱角，一方面是日常使用时不容易积灰，擦拭清洁的时候抹布可以顺利擦到所有位置，另一方面曲面过渡可以分散把手承重时的应力，即使杯子意外从桌面高度跌落，连接位置也不会轻易出现断裂。很多人做这类日用容器模型时容易忽略杯口的外翻边设计，这个模型里杯口做了1mm的外翻卷边，除了提升饮用触感之外，倾倒液体时卷边可以形成稳定的液流导向，不会出现液体顺着杯壁外流的情况，这一点和工业管道出口的导流边设计逻辑完全一致。从结构验证的角度，建模完成后可以做简单的重心模拟：空杯状态下重心位于杯身总高度1/3的位置，满杯状态下重心也不会超过杯身总高度的1/2，配合底部的支撑环设计，倾斜15°以内不会出现倾覆，完全满足日常使用的稳定性要求。另外把手的位置设定也经过考量，把手的最上端和杯口的垂直距离为12mm，握持时手腕可以保持自然的角度，不需要刻意抬腕就能将杯子端起送到嘴边，长期握持也不会出现手腕酸痛的问题。如果后续需要拓展衍生设计，只需要调整杯身表面的纹理图案，或者在杯身外侧增加防滑的筋位，就可以适配不同的使用场景，比如户外使用的版本可以在杯身增加硅胶防滑套的安装槽，杯盖配套的版本可以在杯口位置增加密封圈的安装卡槽，这些预留的设计余量在初始建模阶段就已经考虑到，不需要对主体结构做大幅修改就能完成迭代。
