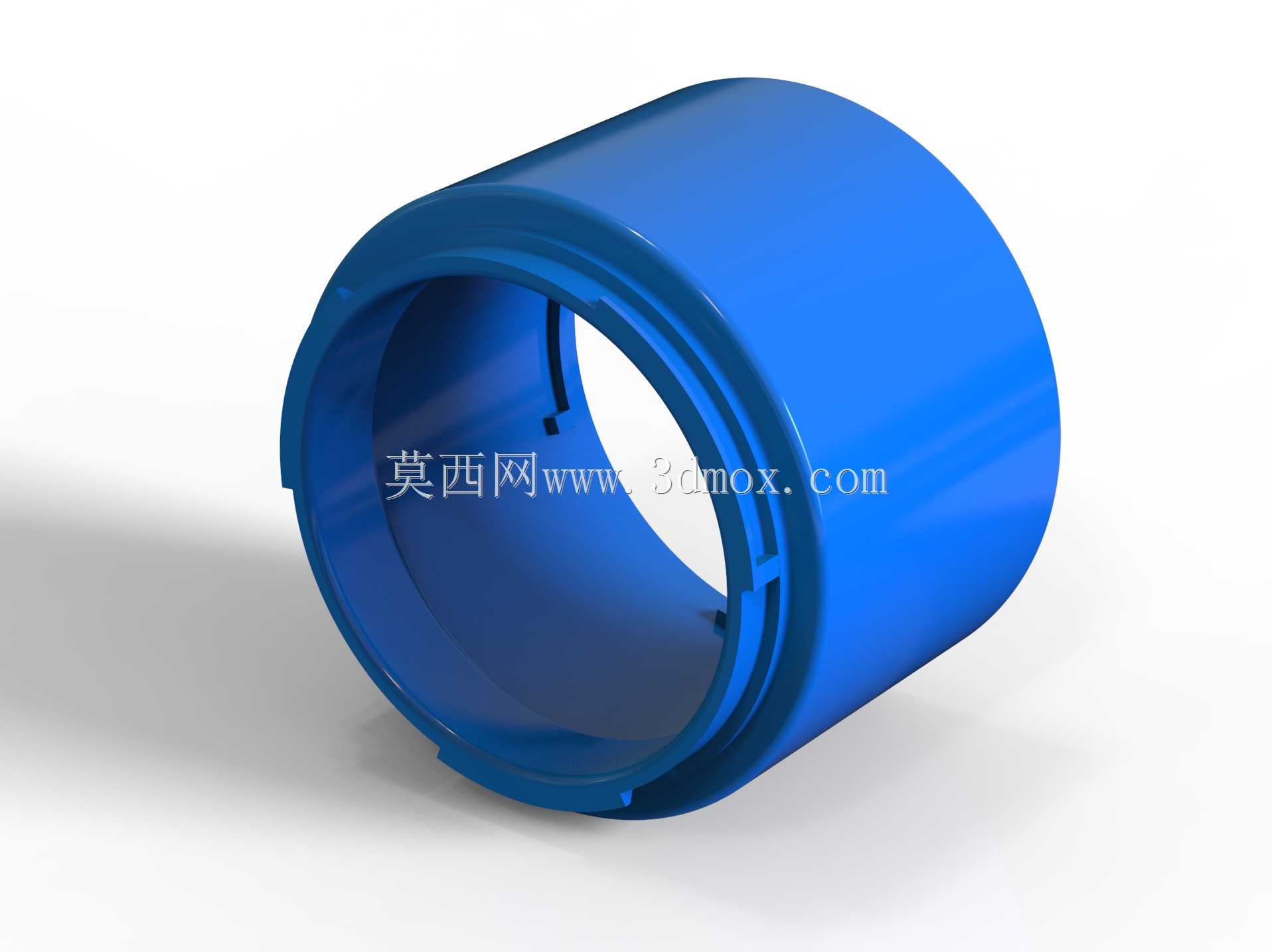

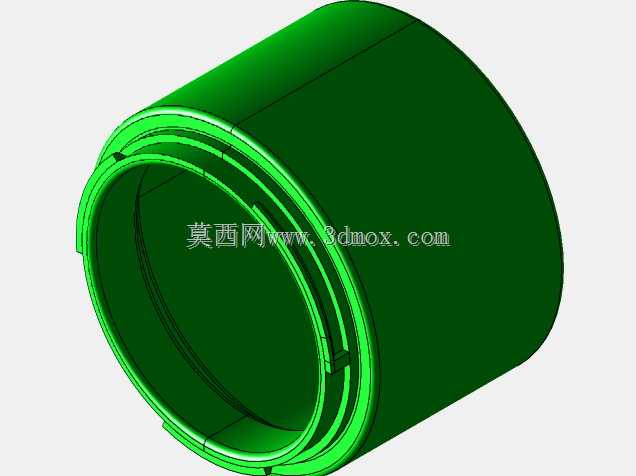

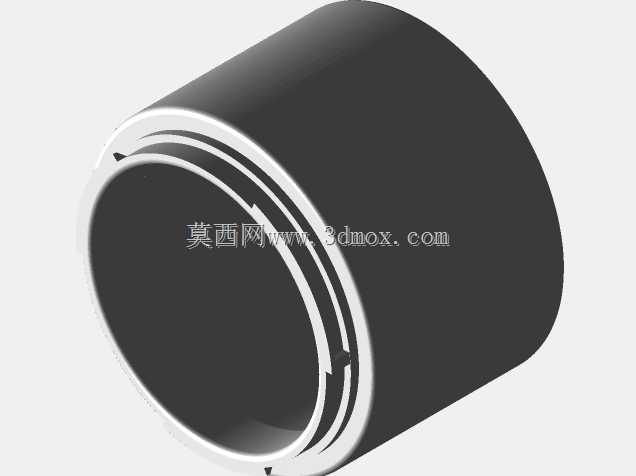

适配佳能镜头的专用延长接圈结构

日常摄影作业里，不少微距拍摄场景会遇到镜头最近对焦距离受限的问题，无法在不更换专用微距镜头的前提下，获取足够的放大倍率来拍摄细小物件，这时候镜头延长器就成了性价比极高的光学辅助配件，这款适配佳能卡口的延长接圈，就是针对这类场景设计的机械适配结构。

从实际使用场景来看，这类延长接圈主要安装在相机机身与佳能卡口镜头之间，通过拉长镜头后组到相机感光元件的距离，缩短镜头的最近对焦距离，从而实现更高的拍摄放大倍率，不管是静物拍摄、昆虫生态记录，还是工业小件的表面细节拍摄，都能在不改动原有镜头光学结构的前提下，拓展原有镜头的近摄能力，相比专用微距镜头，这类配件的重量更轻，携带负担小，也不会额外增加太多光学镜片带来的画质损耗。

在功能特性上，这款接圈采用无镜片的纯机械结构设计，完全依靠机械尺寸的匹配来实现功能，不会引入额外的色差、畸变等光学问题，接圈内侧设计有阶梯式的消光结构，能够减少接圈内部的光线反射，避免拍摄画面出现眩光、鬼影等问题，这也是设计提示里提到3D打印后需要做遮光处理的核心原因——打印件本身的塑料材质透光性较强，若不做表面遮光涂层处理，外界杂光会透过筒壁进入光路，严重影响成像质量。接圈的卡口端完全匹配佳能EF系列卡口的卡扣尺寸，内侧的定位槽、卡扣凸台的尺寸公差控制在0.02mm以内，安装时能够顺畅卡入镜头与机身的卡口，不会出现卡滞、旷量过大的问题，同时卡口位置预留了电子触点的避让空间，支持带电子通讯的镜头实现自动对焦、光圈调节功能，不会因为加装接圈就丢失镜头的电控功能。

设计思路上，这款接圈优先保证安装的同轴度，整个筒体的内外圆同轴度公差控制在0.015mm以内，避免因为接圈的同轴度误差导致镜头光轴偏移，出现画面一侧清晰一侧模糊的问题。筒体的壁厚设计为2.5mm，既保证了3D打印后的结构强度，不会因为频繁拆装出现断裂变形，又尽可能控制了接圈的整体重量，加装后不会给镜头卡口带来过大的负重压力。筒身外侧做了光滑的圆弧过渡，没有尖锐的棱角，握持安装时手感舒适，也不会刮蹭到相机机身或者镜头的漆面。内侧的消光槽采用等距分布的环形凹槽设计，每道凹槽的深度为1mm，宽度为1.5mm，能够有效打乱内部反射光线的路径，配合内壁的哑光消光处理，最大程度降低杂光对成像的干扰。

从安装边界来看，这款接圈的总长为固定尺寸，适配后能够实现的放大倍率和搭配的镜头焦距相关，搭配50mm标准镜头时可以实现接近1:1的放大倍率，足够应对绝大多数日常微距拍摄需求。接圈的前端卡口尺寸完全匹配佳能EF卡口的安装尺寸，后端卡口同样适配佳能EF机身卡口，不需要额外的转接环就可以直接安装，安装时只需要对准卡口的定位标记，旋转到卡扣锁紧位置即可，拆卸时按下镜头释放按钮就可以正常取下，和普通镜头的拆装逻辑完全一致，不需要额外的操作学习成本。接圈的内通光孔径做了足够大的设计，不会在全画幅机型上出现暗角问题，哪怕是搭配大光圈镜头使用，也不会遮挡光路影响画面的边缘成像。

在实际使用中，这类纯机械结构的延长接圈可靠性很高，没有复杂的活动结构，只要安装尺寸匹配，就可以长期稳定使用，3D打印制作的版本只要做好内壁的消光处理，打印精度足够的情况下，使用效果和市售的量产接圈没有明显差异，对于摄影爱好者或者需要定制特殊长度延长接圈的用户来说，这种结构的设计参考价值很高，可以根据自己需要的放大倍率调整筒体的长度，定制不同规格的延长接圈，满足不同场景下的近摄需求。需要注意的是，加装延长接圈后，镜头的通光量会有一定程度的下降，实际拍摄时需要适当调整曝光参数来保证曝光准确，这是所有近摄接圈的共同特性，属于光学原理带来的正常现象，并非结构设计的缺陷。
