磁吸螺钉双固定木质烟盒结构设计

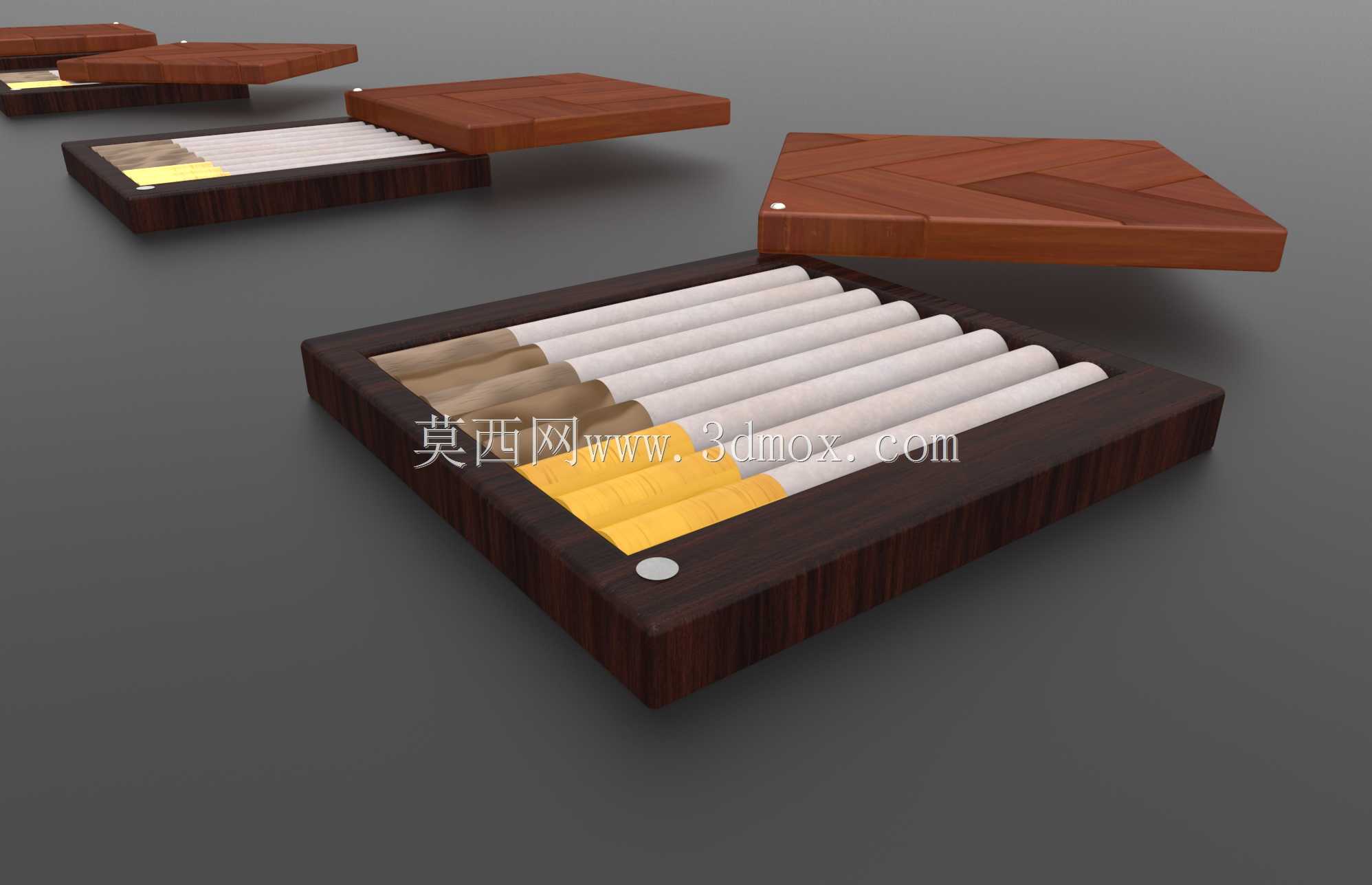

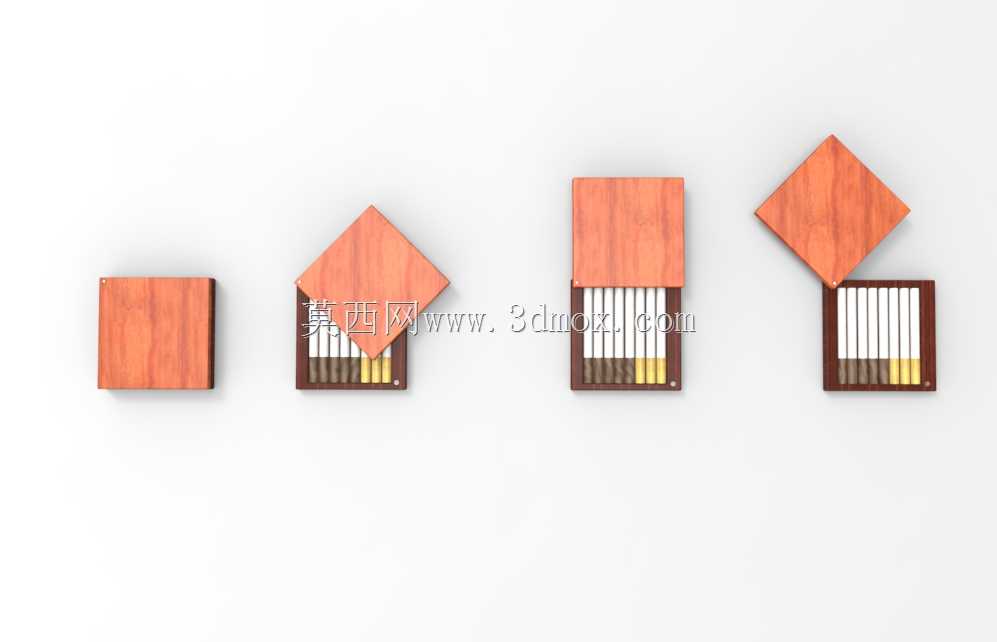

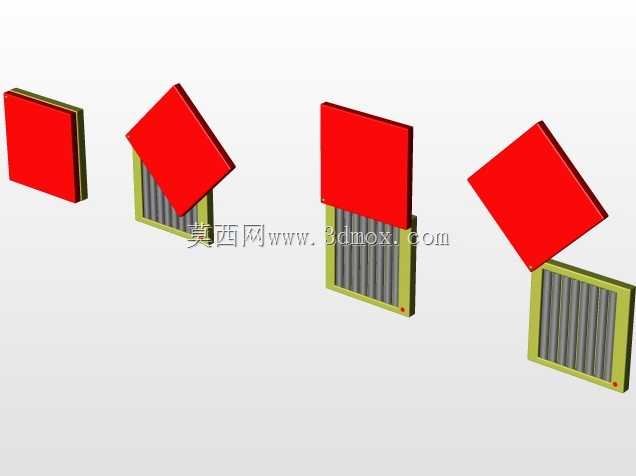

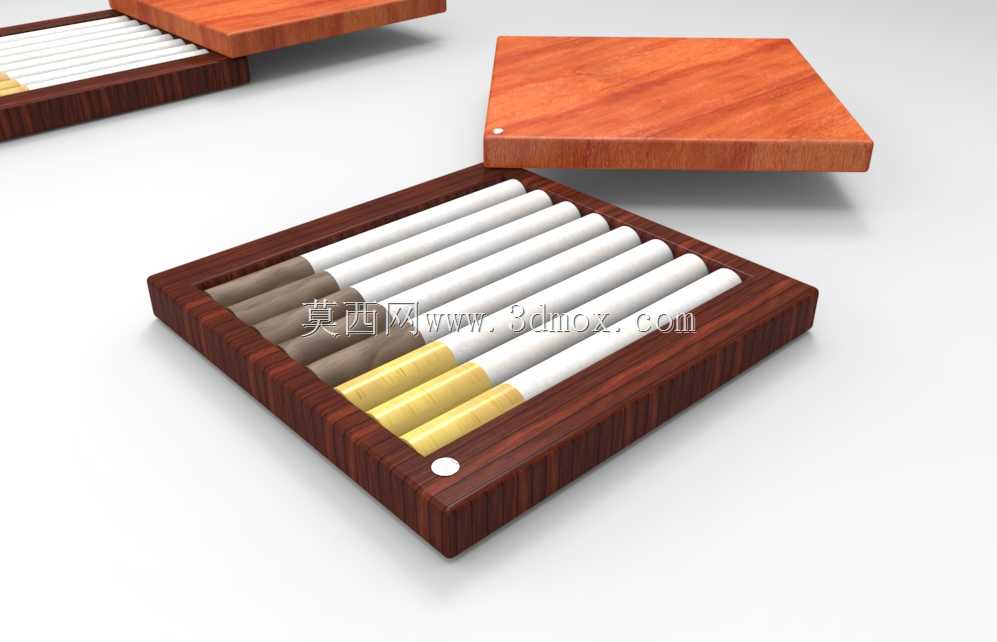

日常随身烟具的使用场景中，木质烟盒的开合可靠性与加工便捷性一直是结构设计的核心考量点，这款双固定结构的木质烟盒，从CNC加工落地的实际需求出发，将开合结构的受力点做了拆分式设计，避免了传统单磁吸结构长期使用后磁片脱落、或者单卡扣结构开合磨损松垮的问题。从实际加工的角度看，整个烟盒的木质主体部分完全适配普通三轴CNC的加工行程，不需要多轴翻面做复杂的异形曲面加工，所有木质型腔的铣削路径都可以通过常规的平面铣、轮廓铣工序完成，加工时只需要一次装夹定位就能完成盒体容纳腔、固定孔位的全部加工，不需要做二次找正，能有效降低批量加工时的装夹辅助时间。结构上采用对角双固定的逻辑，其中一角采用沉头螺钉做刚性铰接，这部分的孔位设计预留了0.1mm的装配间隙，螺钉锁紧后盒盖可以绕铰接点顺畅转动，不会出现卡滞或者过松晃荡的情况，沉头孔的深度刚好覆盖螺钉头的厚度，装配后螺钉头完全没入木质表面，不会突出硌手，也不会破坏盒体的外观平整性；另一对角采用嵌入式磁铁固定，磁铁安装位的型腔尺寸比常规圆形磁铁的外径大0.05mm，装配时可以用结构胶直接压入固定，不需要额外做卡扣结构，开合时的磁吸力刚好能保证烟盒放在口袋里受日常晃动不会自行开盖，同时单手施力就能轻松翻开，不会出现吸力过大开盖费力的问题。从安装边界来看，盒体的外部轮廓做了小圆角过渡，所有棱边都预留了R0.5的倒角余量，加工后只需要简单打磨就能去除毛刺，不会出现锋利的边角划伤手或者刮蹭口袋布料的情况；内部的烟支容纳腔尺寸按照常规卷烟的直径做了等距排列，腔室深度刚好覆盖整支烟的长度，烟支放入后不会在盒内晃动，也不会因为腔室过深取烟不便。设计时特意将两个固定点的位置做了对角偏移，铰接点的位置避开了烟支取放的操作区域，磁体固定端的位置刚好在盒盖开合的施力点附近，用户开盖时手指自然放置的位置就是磁吸力的作用点，符合日常拿取的操作习惯。从材料适配性来看，整个木质结构的壁厚保持均匀，最薄的位置也有3mm的厚度，不管是用胡桃木、枫木还是榉木这类常见的烟具加工木料，都不会出现加工时铣穿、或者使用中受力开裂的问题，固定孔位的位置距离木质边缘都有足够的安全距离，压入磁铁或者锁入螺钉时不会造成木料劈裂。实际使用场景中，这种结构的烟盒既可以作为日常随身的烟具使用，也可以作为小型的随身收纳盒存放回形针、图钉这类小型五金零件，双固定的结构相比全磁吸结构的抗摔性更好，即使不慎从桌面高度掉落，铰接端的刚性连接也不会让盒盖完全脱开，避免内部物品洒落。建模时所有的配合面都做了公差匹配，盒盖和盒体的合缝位置预留了0.2mm的间隙，即使木料因为环境温湿度变化出现轻微的胀缩，也不会出现盒盖盖不上或者缝隙过大的问题，不需要在后期装配时做额外的配磨调整，能有效提升批量装配的效率。
