相机三脚架适配型快装连接板结构设计

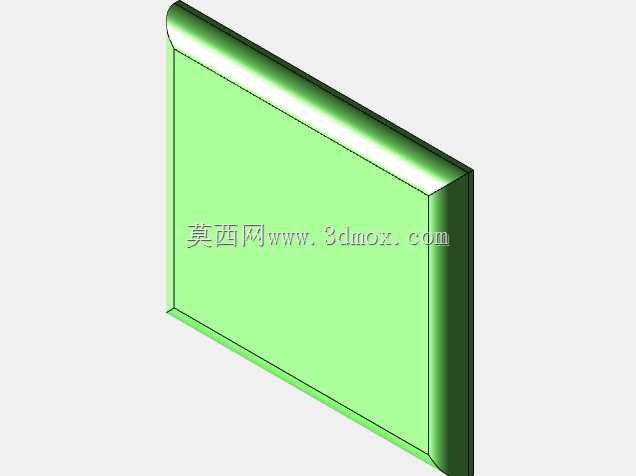

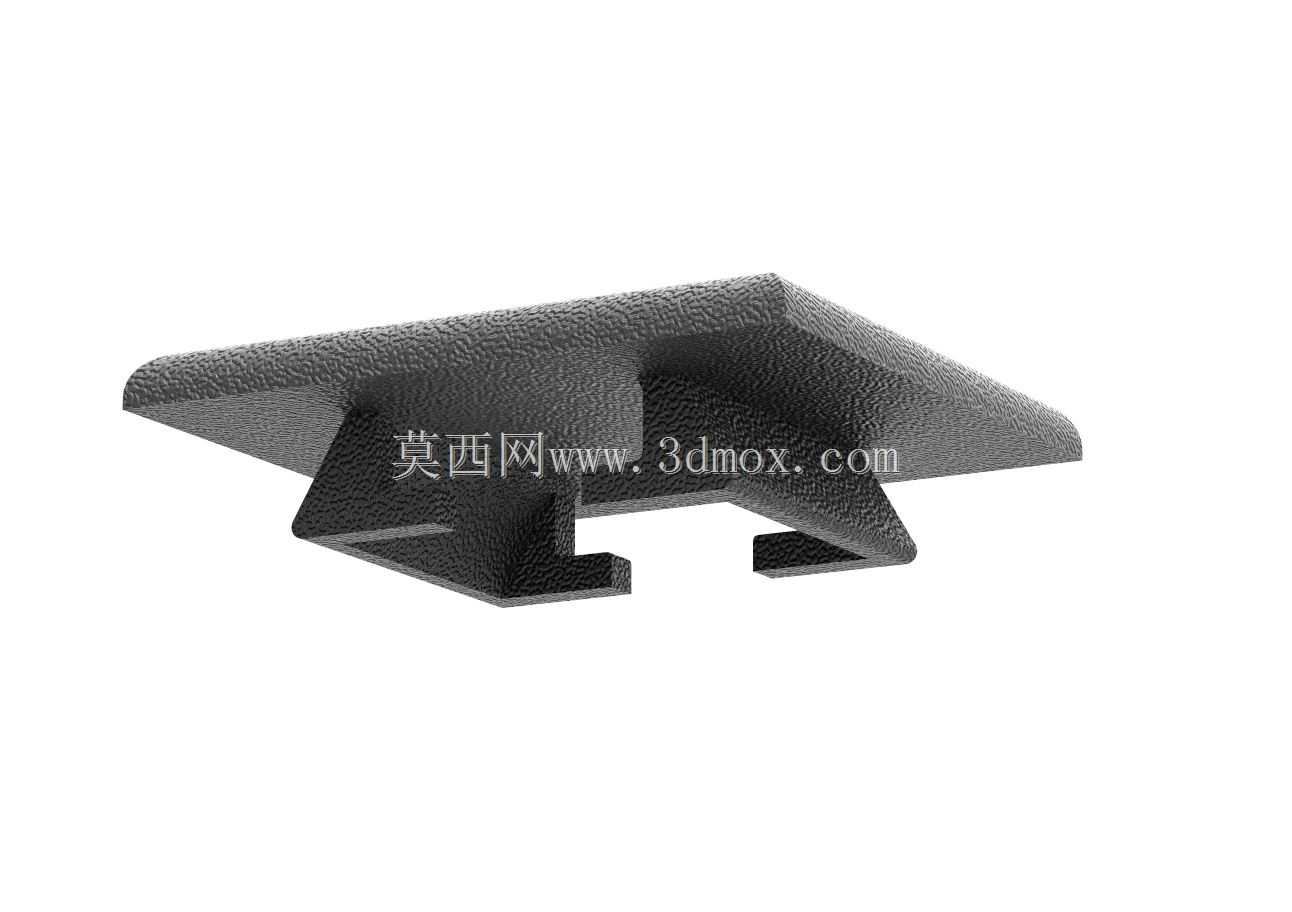

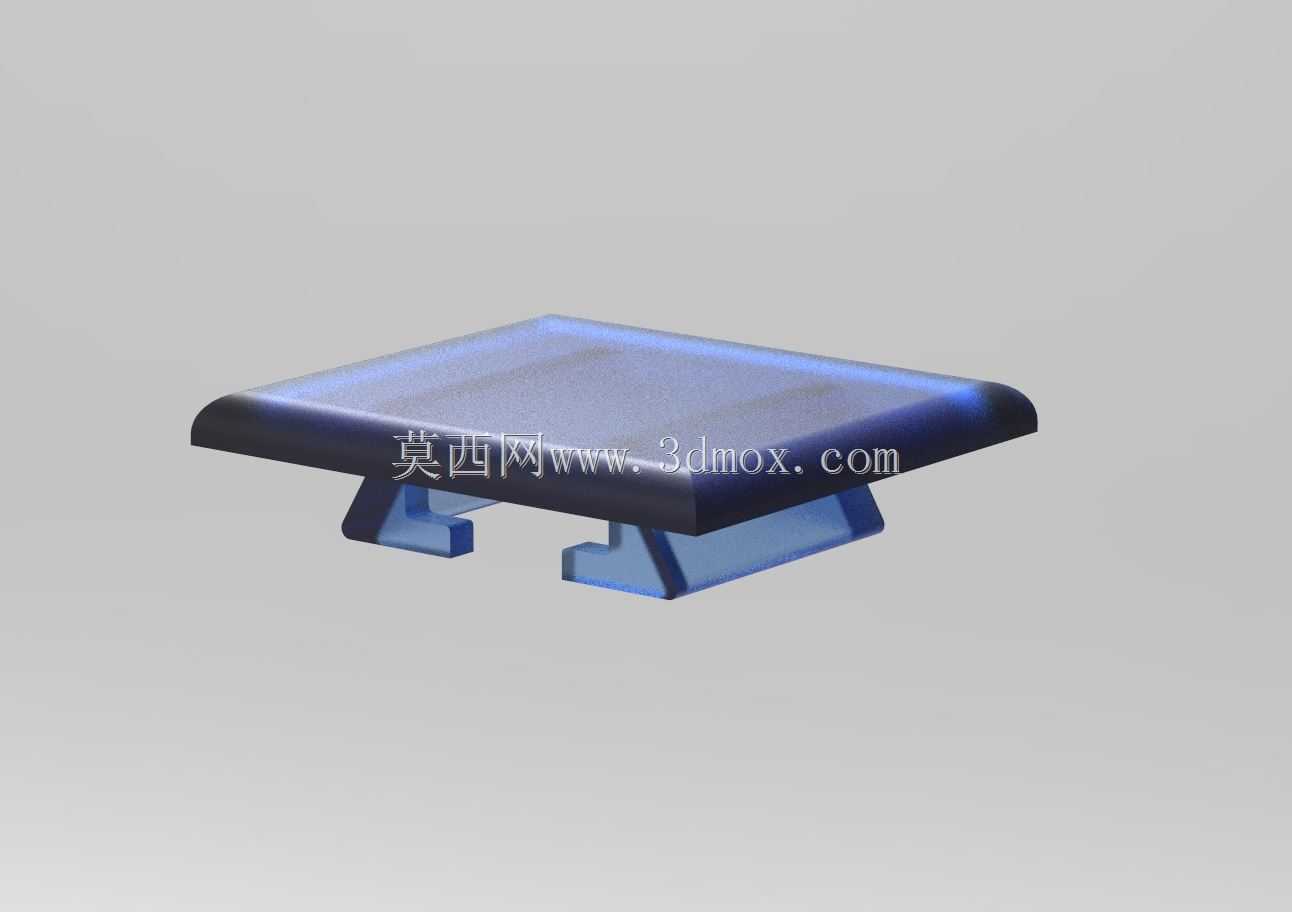

在户外摄影、演播室固定机位拍摄、工程影像记录等场景中，三脚架快装板是连接相机机身与脚架云台的核心衔接部件，其结构匹配度直接决定设备安装效率与拍摄过程的稳定性。这款快装板的设计并非适配全品类三脚架结构，而是针对特定卡口规格的脚架云台开发，在结构匹配上做了针对性的限位设计，避免通用快装板存在的旷量晃动问题。从功能特性来看，该快装板采用上下分层的结构设计，上层为相机承载平面，边缘做了圆弧过渡处理，既避免锐边划伤相机底部漆面，也能在安装时减少对位阻碍，平面区域预留了标准相机螺丝的安装位，可兼容常规单反、微单机身的底部螺孔规格；下层为脚架卡接结构，设置了两个对称的弹性卡脚，卡脚的倾斜角度与对应云台的卡槽导向角度完全匹配，安装时只需将板体对准卡槽推入，即可完成自动锁止，拆卸时扳动云台的释放拨杆就能快速取下，整个拆装过程无需额外工具，单手握持相机即可完成操作，能满足抓拍场景下快速切换手持与脚架拍摄模式的需求。设计过程中，首先考虑的是安装边界的适配性，卡脚的外伸长度、卡槽配合的公差带都经过反复校核，既要保证推入时的顺畅度，不会出现卡滞无法到位的情况，也要避免配合间隙过大导致相机安装后出现俯仰或水平方向的窜动，影响长曝光拍摄、延时摄影等对稳定性要求极高的场景使用。承载平面的尺寸设计兼顾了接触面积与便携性，平面长宽尺寸控制在刚好覆盖大部分相机底部支撑区域的范围，既不会因为尺寸过小导致相机支撑受力集中，也不会因为板体过大增加额外重量、占用摄影包收纳空间；板体整体厚度经过受力验算，在承载常规全画幅相机加标准变焦镜头的总重量时，不会出现中部弯曲变形的情况，卡接部位的壁厚也做了加厚处理，避免反复拆装后卡脚出现磨损或断裂。从实际使用的场景出发，这款快装板的表面做了防滑处理，上层承载面设置了细微的防滑纹理，即使相机底部没有贴防滑胶皮，也能增大接触摩擦力，避免相机在长时间固定拍摄时出现缓慢滑移的问题；板体边缘的圆角处理同时考虑了收纳场景的需求，不会在取放器材时刮伤摄影包内部的隔层，也不会勾挂背带等配件。在结构细节上，卡脚与板体主体的连接部位做了加强筋设计，加强筋的走向与卡接受力方向一致，能将卡接时的受力均匀分散到整个板体下层结构，避免应力集中在卡脚根部导致结构失效；卡脚的卡合面做了微小的倒锥设计，锁止后会产生越拉越紧的受力效果，即使拍摄过程中出现轻微的震动，也不会出现板体松脱滑落的风险。针对不同使用环境的适配性，这款快装板的结构没有设置多余的突出部件，在低温环境下佩戴手套操作时，也能顺利完成对位安装，不会因为细小的凸棱导致对位困难；板体的整体重量控制在较低范围，不会给外出拍摄增加过多的负重负担，同时结构强度完全满足专业摄影设备的承载要求。不同于通用型快装板需要搭配多个转换卡座才能适配不同脚架的设计，这款快装板直接针对特定脚架的卡槽结构做原生匹配，省去了转换配件带来的高度增加与稳定性下降问题，安装后相机底部与云台表面的贴合度更高，整体重心更低，在大风环境下户外拍摄时，能有效降低脚架倾覆的风险。设计时还考虑了长期使用的磨损补偿，卡接部位的接触尺寸预留了合理的磨损余量，即使经过上千次的拆装循环，卡合的紧密度依然能保持在可用范围内，不会因为正常磨损导致锁止失效。
