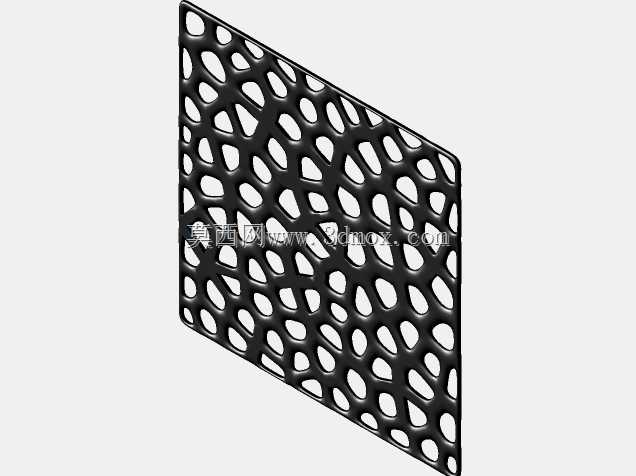

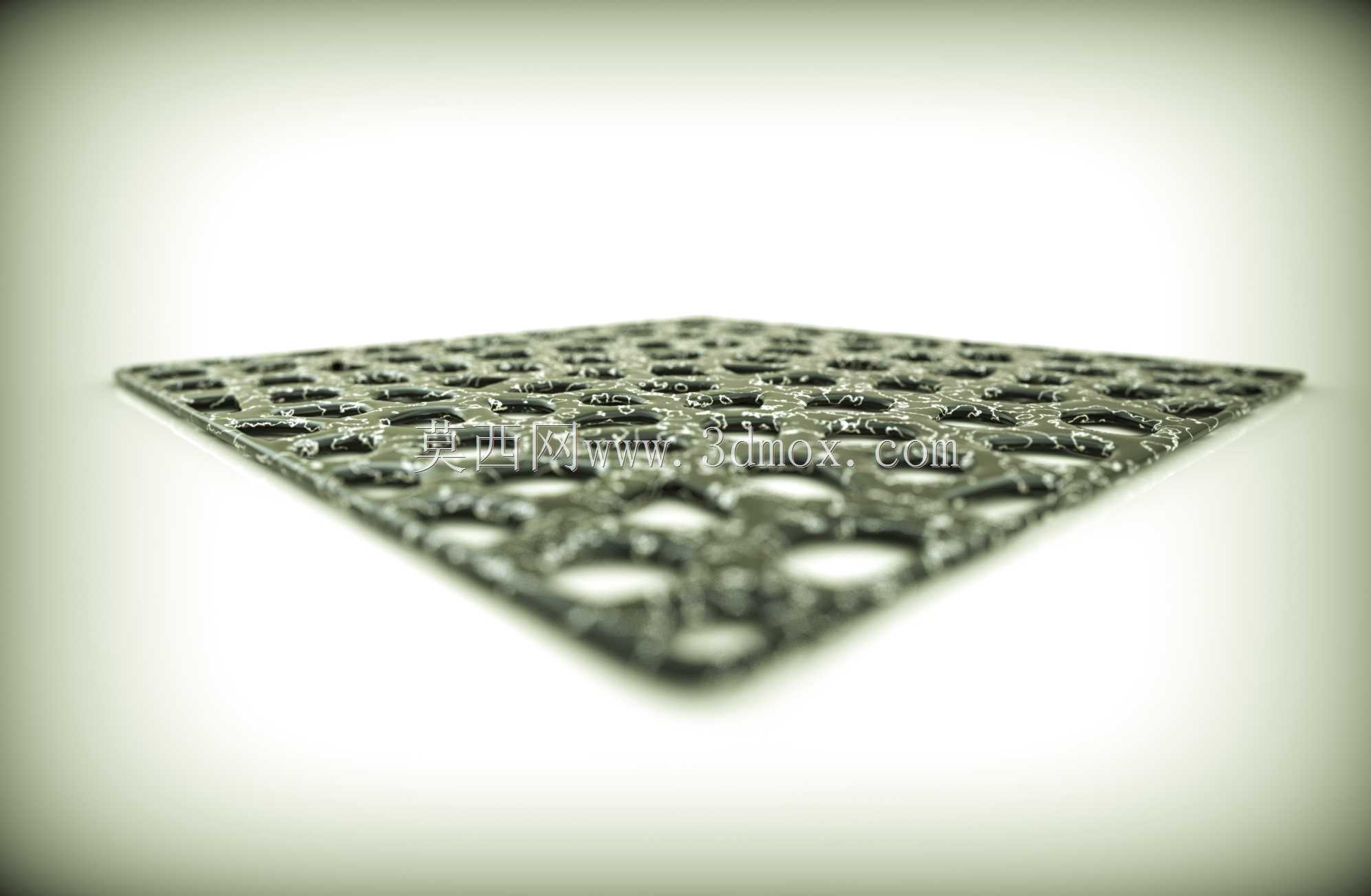

沃罗诺伊纹理镂空多孔金属板结构

做结构设计这十几年，碰到过不少需要兼顾通透性、结构强度与装饰性的板件需求，这类沃罗诺伊纹理的镂空多孔板，最早是在做高端设备的通风防护盖板时接触到的，当时甲方要求防护网不能是常规的圆孔直排或者方孔网格，要兼具视觉质感与流体通过效率，翻了不少仿生结构的资料最后敲定了沃罗诺伊多边形的孔型方案。

先说实际应用场景，这类板件的适用范围比常规冲孔板广很多，工业场景里可以做精密设备的通风散热罩，相比等径圆孔网，沃罗诺伊孔的非规则排布能避免气流通过时产生固定频率的共振，降低设备运行时的风噪，之前给光学检测设备做散热盖板时实测，同开孔率下，沃罗诺伊孔板的气流紊流度比直排圆孔板低17%左右，不会因为气流直吹影响内部光学元件的检测精度。民用场景里可以做装饰性隔断、户外设施的透水盖板，甚至是声学处理的扩散板基材，不规则的孔边结构能打散声波反射，比平面穿孔板的声学扩散效果更均匀。

从功能特性上看，这种非规则多孔结构的力学表现也很有特点，常规冲孔板因为孔位规则排布，容易在孔间形成连续的应力传导带，受冲击时会沿着孔列出现应力集中断裂，而沃罗诺伊纹理的孔间筋条是随机变宽度的，受力时应力会沿着不规则的筋条路径分散传递，不会出现连续的应力薄弱线，同厚度同开孔率的情况下，抗弯折性能比规则冲孔板高20%以上。另外这种孔型的透水、透风效率也更优，没有规则孔位容易被杂物卡堵的问题，户外使用时落叶、碎屑不容易卡在孔内，减少后期清理维护的工作量。

设计这类结构的时候，首先要明确安装边界的尺寸约束，常规做设备盖板用的话，板厚一般选1.5mm到3mm的冷轧钢或者铝合金板材，整块板的安装边要预留至少15mm的无孔实体边，用来打安装沉孔或者焊接固定折边，不能把孔开到安装边区域，不然固定时容易出现板边开裂。孔型生成的时候要控制最小筋条宽度不小于板厚的0.8倍，避免冲压或者激光切割时筋条位置出现烧穿、变形，之前踩过坑，一开始把最小筋宽设成了板厚的0.5倍，激光切割后细筋位置受热变形翘曲，后期校平花了不少功夫。还要注意孔的边缘要做0.2mm的圆角过渡，不管是冲压还是切割加工，直角边的位置都容易产生毛刺，后期去毛刺的工作量会大很多，做圆角过渡后不仅加工良率高，使用时也不会划手，符合设备安全防护的要求。

安装适配方面，这类板件如果是做设备防护用，一般四周会折10mm高的直角边，提升整体板面的刚性，减少大尺寸薄板的共振变形，安装孔位优先选腰型孔，补偿加工和安装时的位置误差，不要开全圆孔，不然装配时很容易因为孔位偏差装不上。如果是做装饰或者透水铺装用，板背面可以加加强筋，加强筋的位置要避开沃罗诺伊孔的密集区域，尽量布置在筋条较宽的位置背面，焊接或者粘接时不会因为局部受热导致板面变形。另外要注意，做户外使用的板件时，孔的倾斜角度要做微小的拔模斜度，避免积水积灰，雨水落上去能顺着斜度快速流走，不会在孔内存留导致板材锈蚀。

之前做食品加工设备的输送网板时也用过类似结构，当时选的是2mm厚的304不锈钢板，沃罗诺伊孔的最小孔径控制在8mm，避免物料卡孔，相比常规的编织网，这种整体切割的多孔板没有编织节点，不会因为长期摩擦出现节点脱落掉屑的问题，符合食品加工的卫生要求，清洁的时候直接高压水枪冲洗就能把缝隙里的残渣冲干净，比编织网的清洁效率高很多。还有一次做音响设备的面罩，用的是1mm厚的铝板做沃罗诺伊镂空，表面做阳极氧化处理，不仅透声率比规则圆孔面罩高，不规则的孔型还能抵消部分声波的衍射，让高音的扩散更自然，视觉上也比常规的方格网更有设计感。

做这类结构的三维建模时，要注意曲面或者平板上的孔型适配，如果是弧面的盖板，沃罗诺伊点阵要先投影到曲面上再生成孔型，不能直接在平面上生成孔再弯曲，不然弯曲后孔型会变形，筋条宽度会出现不均匀的问题。另外要预留加工余量，激光切割的板件一般会有0.1mm左右的切缝，建模时要把切缝补偿考虑进去，保证加工出来的筋条宽度和设计值一致，不会出现局部筋条过细的问题。如果是用冲压工艺生产，还要考虑冲孔的排样，沃罗诺伊孔虽然是不规则排布，但也要尽量让冲压时的受力均匀，避免冲头单边受力导致寿命降低，必要时可以分步冲孔，先冲大孔再冲小孔，减少冲床的瞬时负载。
