家用垃圾袋固定支撑框架结构设计

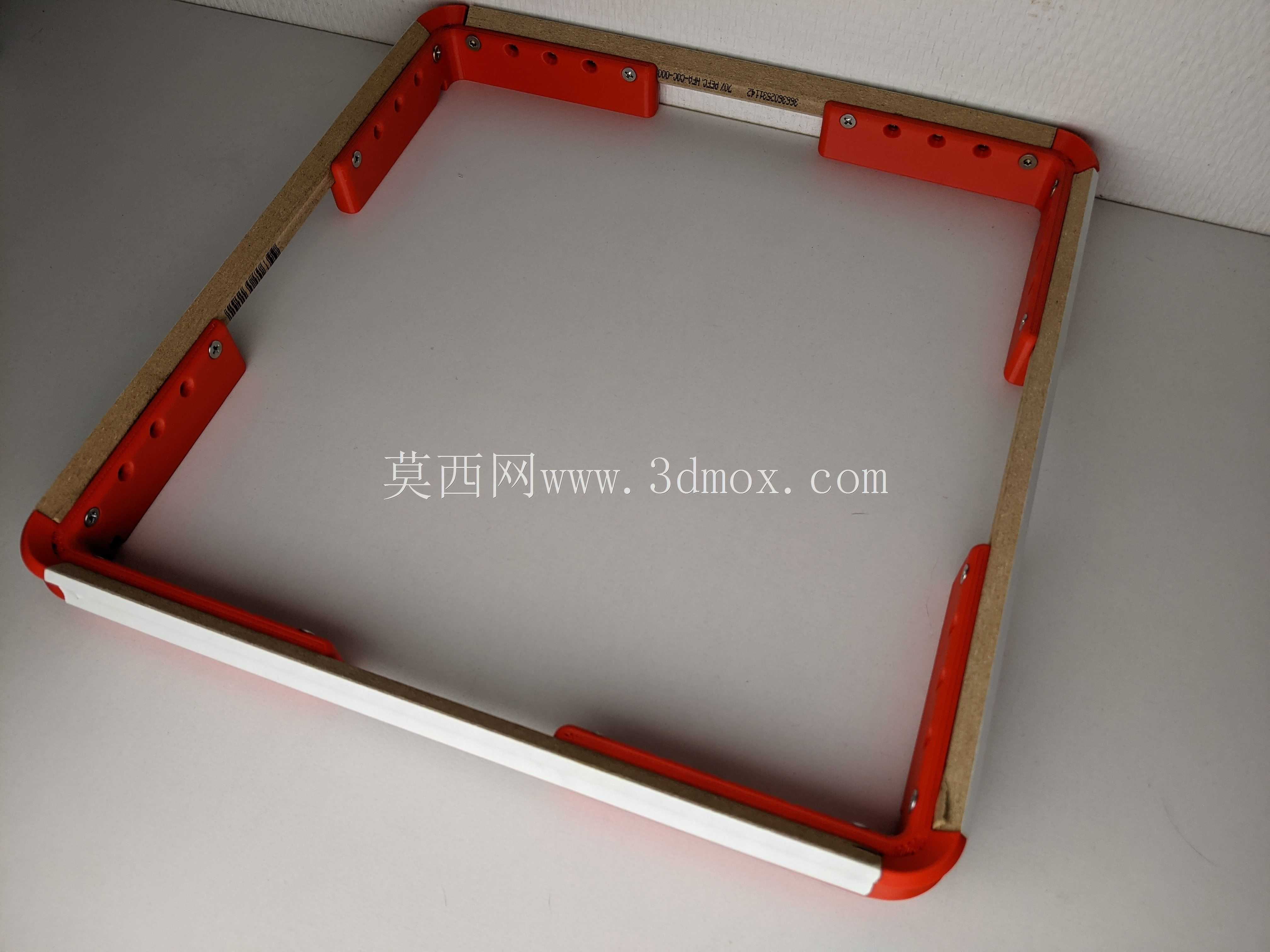

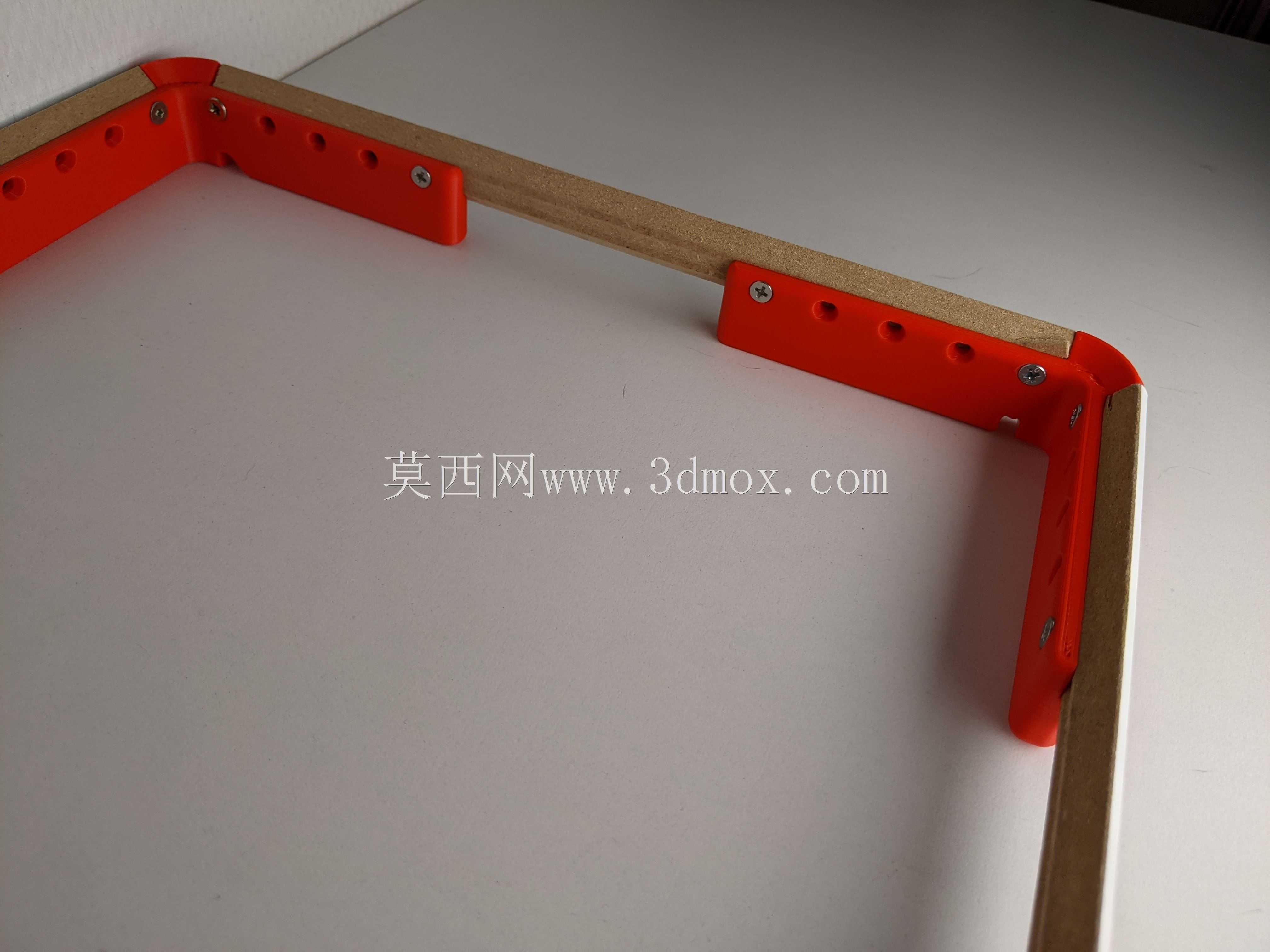

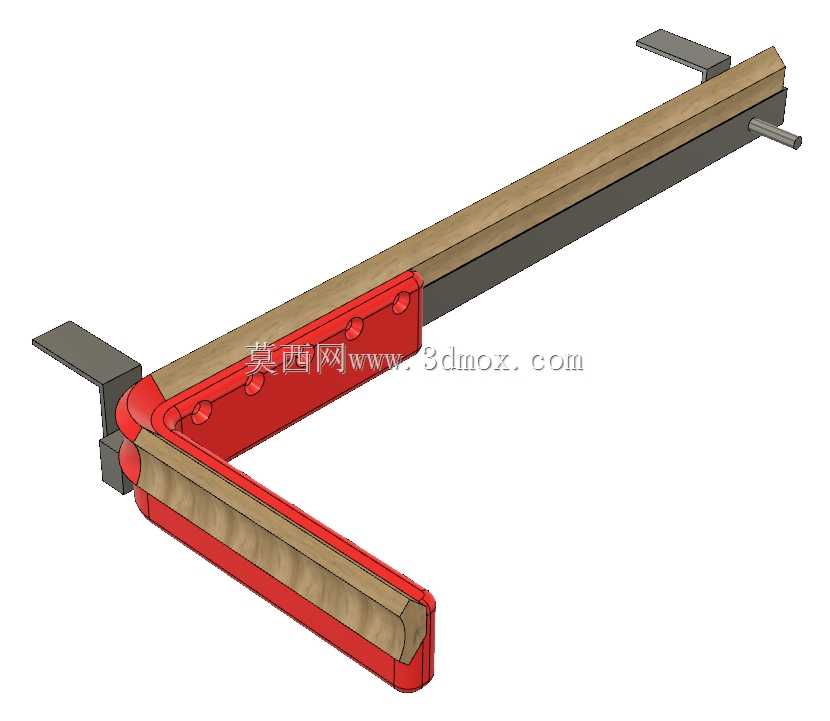

这款框架结构主要面向家居日常垃圾收纳场景设计，解决普通敞口垃圾袋使用时易滑落、袋口塌陷导致垃圾外露的常见问题，可适配常规尺寸的方形垃圾桶，也可单独作为桌面、橱柜内的小型垃圾收纳支撑结构使用。从结构设计逻辑来看，框架采用分体组合式思路，四个角位采用3D打印成型的角件作为连接主体，侧边搭配长条型材作为支撑边，角件上预留多组安装孔位，可根据实际使用的垃圾袋尺寸灵活调整框架整体边长，适配不同容量的平口、抽绳式垃圾袋。角件内侧设计有凸起的压边结构，安装时可将垃圾袋边缘压入型材与角件的缝隙中，配合侧边预留的绳孔穿入弹性绳，即可将袋口牢牢绷紧固定在框架上，避免投放垃圾时袋口受力滑落。在安装边界上，框架整体为正方形结构，常规适配状态下内框边长可覆盖25cm至40cm的常用垃圾袋尺寸，角件与型材连接后整体厚度不超过3cm，放置在台面上不会占用过多空间，角件外侧做了圆角过渡处理，避免日常使用时磕碰划伤。设计过程中针对初代版本的受力缺陷做了优化，早期版本角件与木质型材仅靠单颗螺丝连接，承重后易出现螺丝被拔出、型材脱落的问题，优化后的角件增加了型材嵌入槽，型材插入槽体后再通过多颗螺丝横向锁紧，受力方向从原来的螺丝轴向受拉变为槽体侧壁承载，大幅提升了框架整体的承重能力，即使装满较重的厨余垃圾也不会出现结构散架的情况。日常使用时，可直接将框架放置在垃圾桶上方，也可通过角件上预留的挂孔安装在橱柜门内侧，作为隐藏式垃圾收纳结构使用，更换垃圾袋时只需松开弹性绳即可快速取出旧袋，套入新袋后重新拉紧绳体即可完成更换，操作流程简单顺畅。角件采用3D打印工艺制作时，可选择常规PLA或PETG材质，PETG材质的抗冲击性与耐候性更好，适合在厨房等潮湿多油污的环境下长期使用，侧边型材可选用木质线条、铝合金方管或PVC型材等常见材料，用户可根据手边现有材料灵活搭配，降低整体制作成本。框架整体结构没有复杂的曲面造型，打印角件时无需添加支撑结构，普通FDM3D打印机即可快速成型，组装过程仅需螺丝刀即可完成，不需要专业的安装工具，普通用户也能快速完成组装调试。
