大尺寸易操作3D打印水管控制旋钮

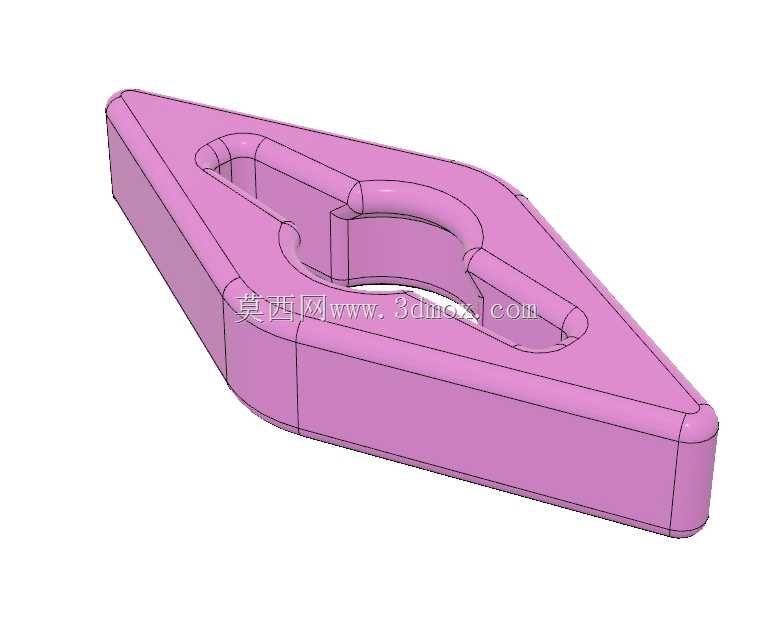

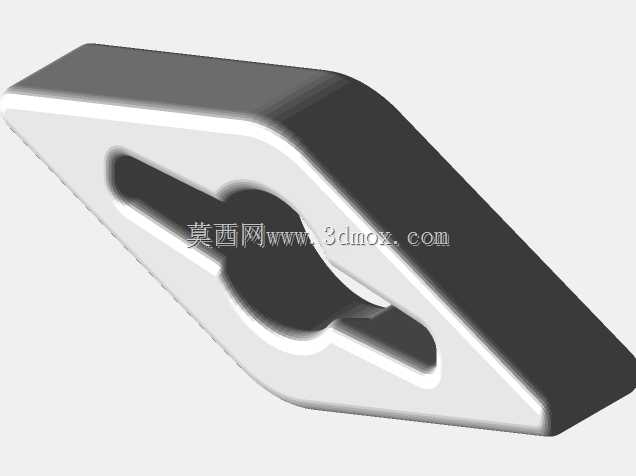

在民用给排水、小型实验流体管路、桌面级3D打印自制流体设备的搭建场景中，管路通断控制的操作件往往容易被忽略，很多场景下直接采用管路原配的小型旋钮，不仅操作时施力困难，戴防护手套操作时更是容易打滑，甚至长期拧动后出现旋钮开裂、滑脱的问题，这款旋钮正是针对这类实际使用痛点做的结构优化。从实际安装适配来看，这款旋钮的安装边界完全匹配常规家用水管阀门、小型塑料管路截止阀的阀杆尺寸，不需要对原有阀体做任何二次加工，直接套入阀杆卡紧即可完成安装，整体外形做了加大处理，旋钮的握持直径比常规原配旋钮大出近40%，手指握持的接触区域做了连续的防滑棱设计，不管是干手操作、沾有少量水渍的湿手操作，还是佩戴薄款丁腈手套操作，都能获得足够的摩擦力，不需要刻意施加很大的握力就能转动阀杆，完成管路的通断或者流量调节动作。设计过程中特意考虑了完全关阀状态下的结构干涉问题，当旋钮旋转到完全关闭的位置时，旋钮左侧边缘会刚好贴合到阀体旁的绝缘层凸台，不会因为尺寸加大就出现关阀卡滞、无法完全闭合的问题，同时在旋钮和阀杆的配合位置做了快拆式的卡扣结构，不需要额外的固定螺丝，当需要拆卸旋钮做维护或者更换的时候，只需要向外侧拉动旋钮，就能让卡扣脱离阀杆的卡槽，直接把旋钮取下来，不需要借助螺丝刀、卡簧钳这类额外工具，日常维护的效率提升非常明显。从结构强度的角度考虑，整个旋钮采用等壁厚的3D打印结构设计，壁厚控制在2.5mm，既不会因为壁厚过大导致打印过程中出现翘曲变形，也不会因为壁厚太薄导致长期拧动后出现开裂、滑牙的问题，旋钮的受力筋从中心安装位置一直延伸到外边缘，把拧动时的扭矩均匀分散到整个旋钮盘面，避免局部应力集中导致的结构损坏。实际测试中，这款旋钮可以承受超过15N·m的拧动力矩，完全满足常规民用管路、小型实验流体管路的阀门操作力矩需求，不会出现常规3D打印旋钮一拧就裂的问题。在实际使用场景里，不管是家用自来水角阀的改装操作件、阳台浇花管路的控制旋钮，还是小型水族箱的管路调节、桌面级水冷循环系统的阀门操作件，这款旋钮都能很好适配，相比原配的小型塑料旋钮，操作手感提升非常明显，尤其是需要频繁调节流量的场景下，大尺寸的旋钮可以更精准地控制转动角度，从而更精准地调整管路内的流体流量，不会因为旋钮太小不好施力，出现要么拧过了流量太大、要么拧不到位流量太小的问题。
