自粘式墙面线缆固定卡扣结构设计

日常弱电布线作业里，不少场景都没法用打孔式线卡固定线缆，比如出租屋墙面、贴了墙纸的饰面、车内顶棚内饰、光滑瓷砖表面，一旦打孔不仅破坏饰面，后期拆除还会留下难以修复的痕迹，这种免打孔的粘贴式线缆固定钩，就是针对这类场景设计的小尺寸布线配件。

从实际使用需求出发，这类固定钩不需要额外的膨胀螺丝或者钢钉，依靠背部的背胶层就能贴合在光滑平整的饰面表面，单钩的承重设计刚好适配常见的弱电类线缆，比如网线、USB数据线、车载行车记录仪走线、LED低压灯带引线这类线径在3-8mm之间的线材，不会因为夹持力过大压伤线芯外被，也不会因为夹持力不足导致线缆滑脱。

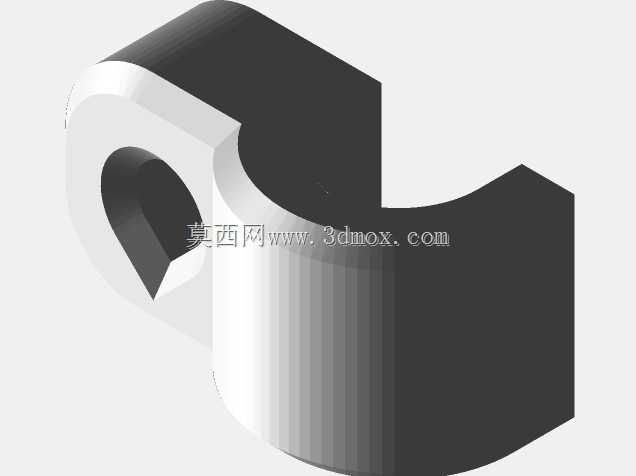

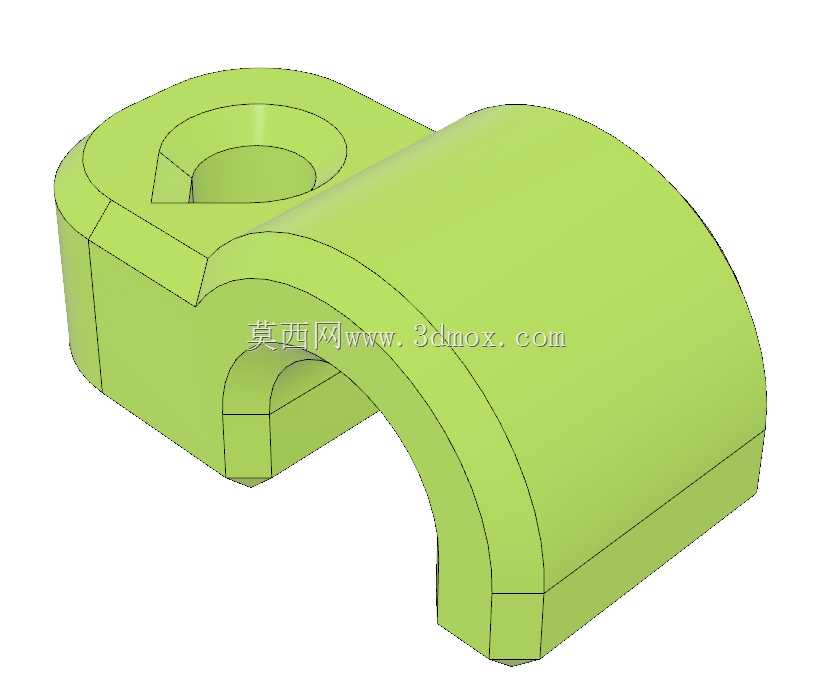

设计的时候首先要考虑的是安装边界，整个固定件的底座做了扁平化处理，粘贴后突出墙面的高度控制在5mm以内，不会因为凸起过高剐蹭到过往的物体，也不会显得突兀影响视觉整洁度。线缆卡槽的位置做了半开放的C型开口，安装的时候不需要把整根线缆从头穿入，只需要把已经布好的线缆直接卡入卡槽即可，后期如果需要调整线缆走向，也能直接把线缆从开口处取出，不需要拆除整个固定底座，调整灵活度比封闭型的线卡高很多。

卡槽的内径做了微收的处理，开口处的尺寸比卡槽内径小1mm左右，依靠塑料本身的轻微形变就能把线缆卡在槽内，日常使用中不会因为轻微的拉扯就导致线缆脱出。底座的粘贴面做了细微的磨砂纹理处理，能够让背胶和底座结合得更牢固，不会出现背胶粘在墙面上、固定钩本体脱落的情况。

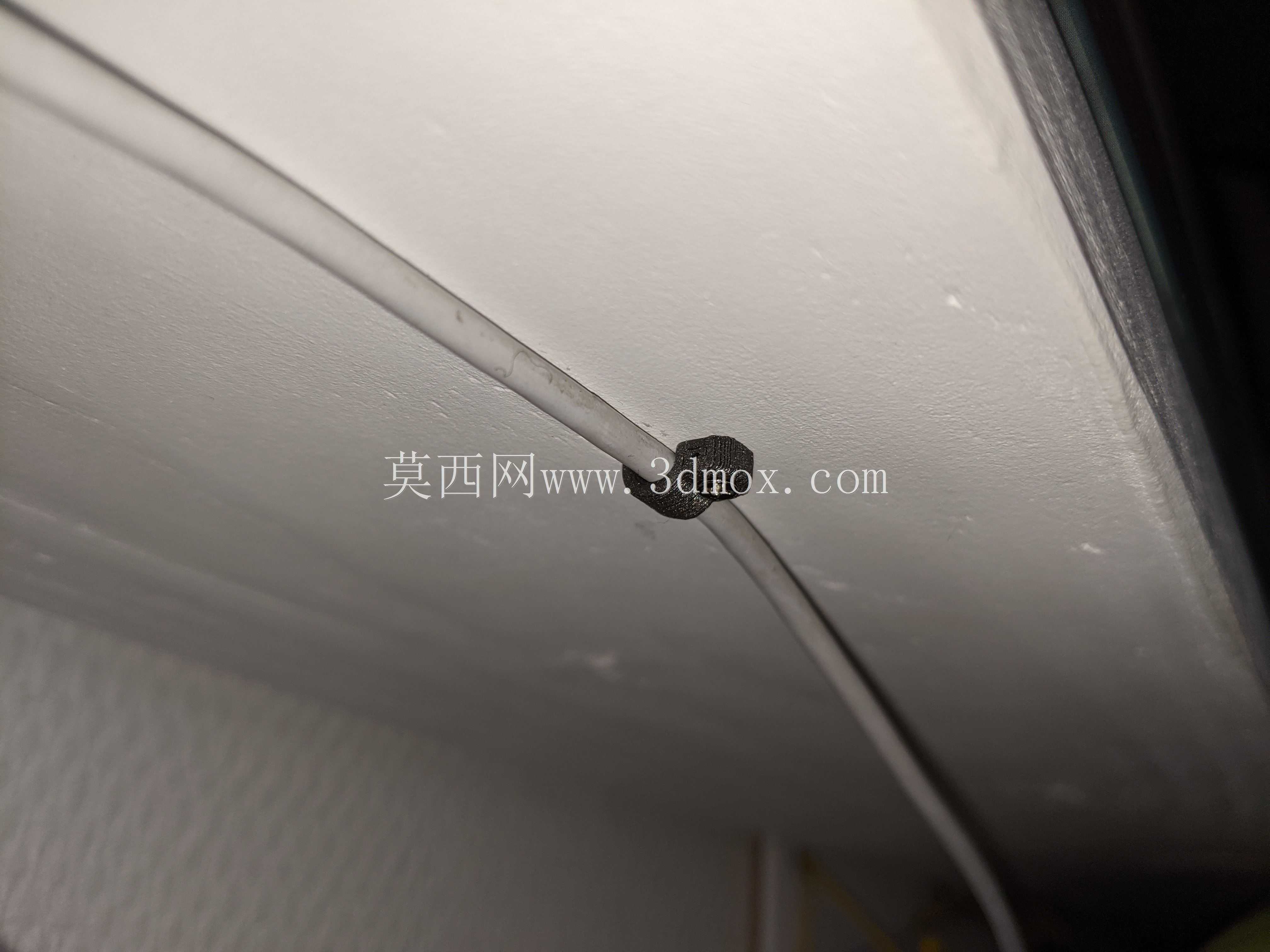

实际应用中，这类固定钩除了家用墙面布线，还能用在办公桌面下的走线整理、电气柜内部的轻型信号线梳理、展会临时布线的快速固定等场景，不需要复杂的安装工具，只需要把粘贴面的灰尘油污擦拭干净，撕掉背胶离型纸按压10秒左右就能完成固定，等待24小时背胶完全固化后就能达到设计承重，完全能满足轻型线缆的固定需求。

考虑到不同的使用温度场景，选材上用了具备一定耐温性能的硬质塑料，在-10℃到60℃的环境下不会出现脆裂或者软化变形的情况，不管是北方冬季的车内环境，还是南方夏季的阳台墙面，都能保持足够的夹持力，不会因为温度变化导致固定失效。整个零件没有多余的活动结构，一体成型的设计也避免了组装带来的公差问题，批量生产的良率高，单件成本极低，适合作为布线作业里的辅助配件大量使用。
