外齿式单排滚珠回转支承结构设计

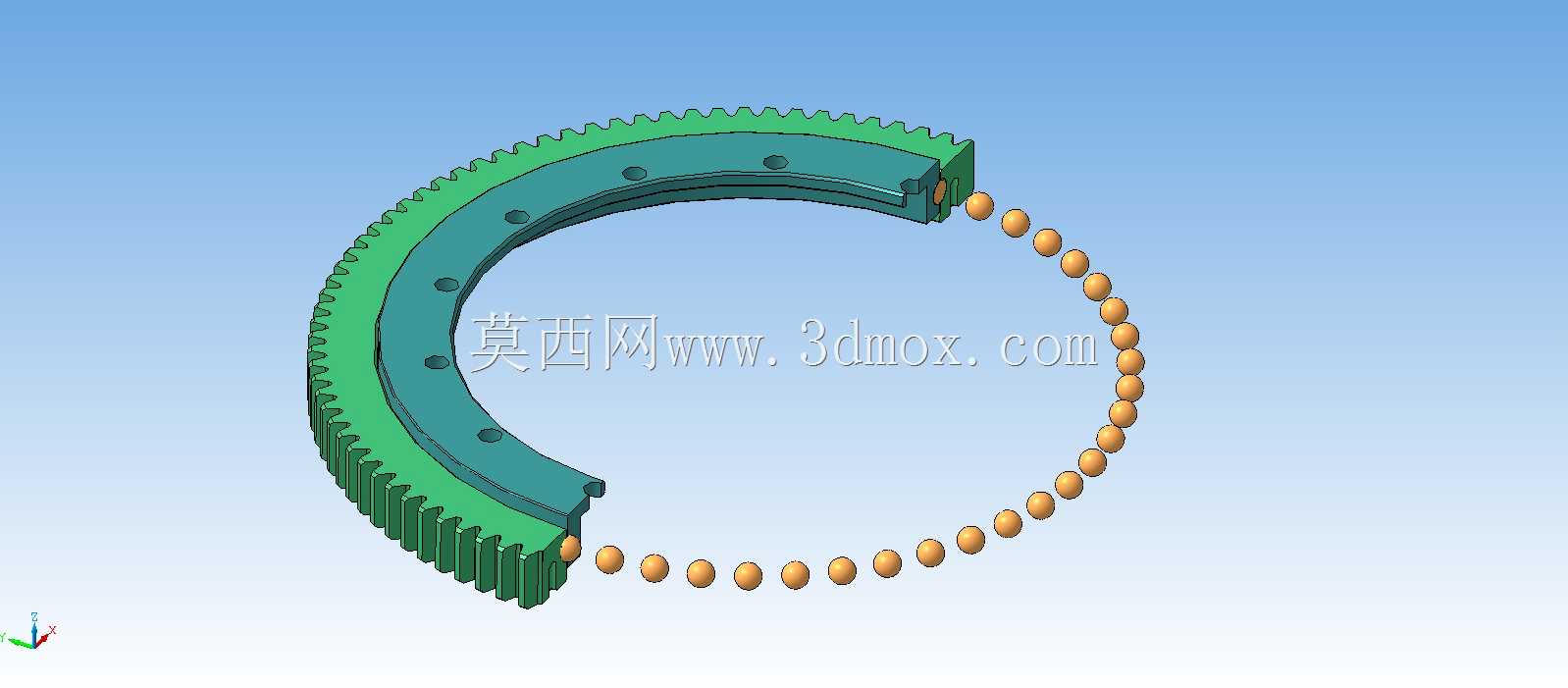

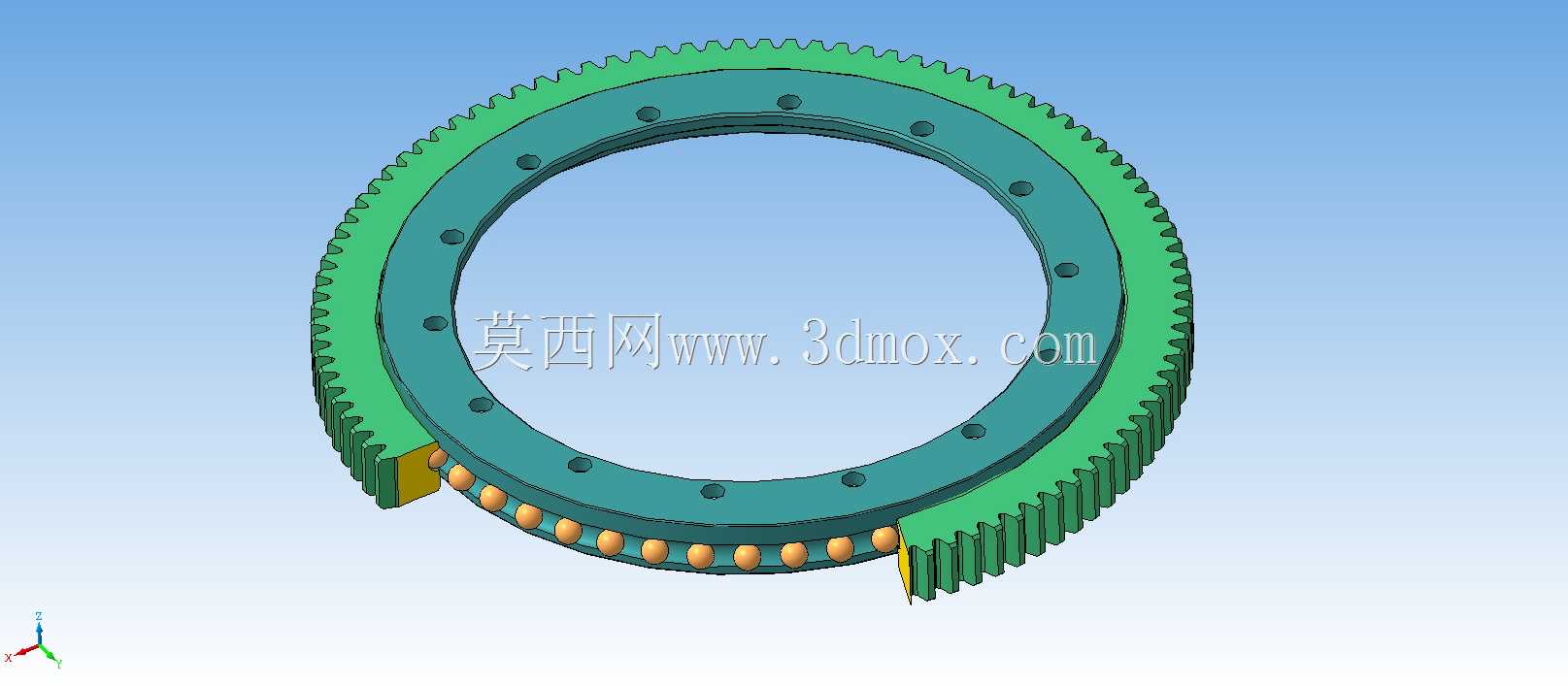

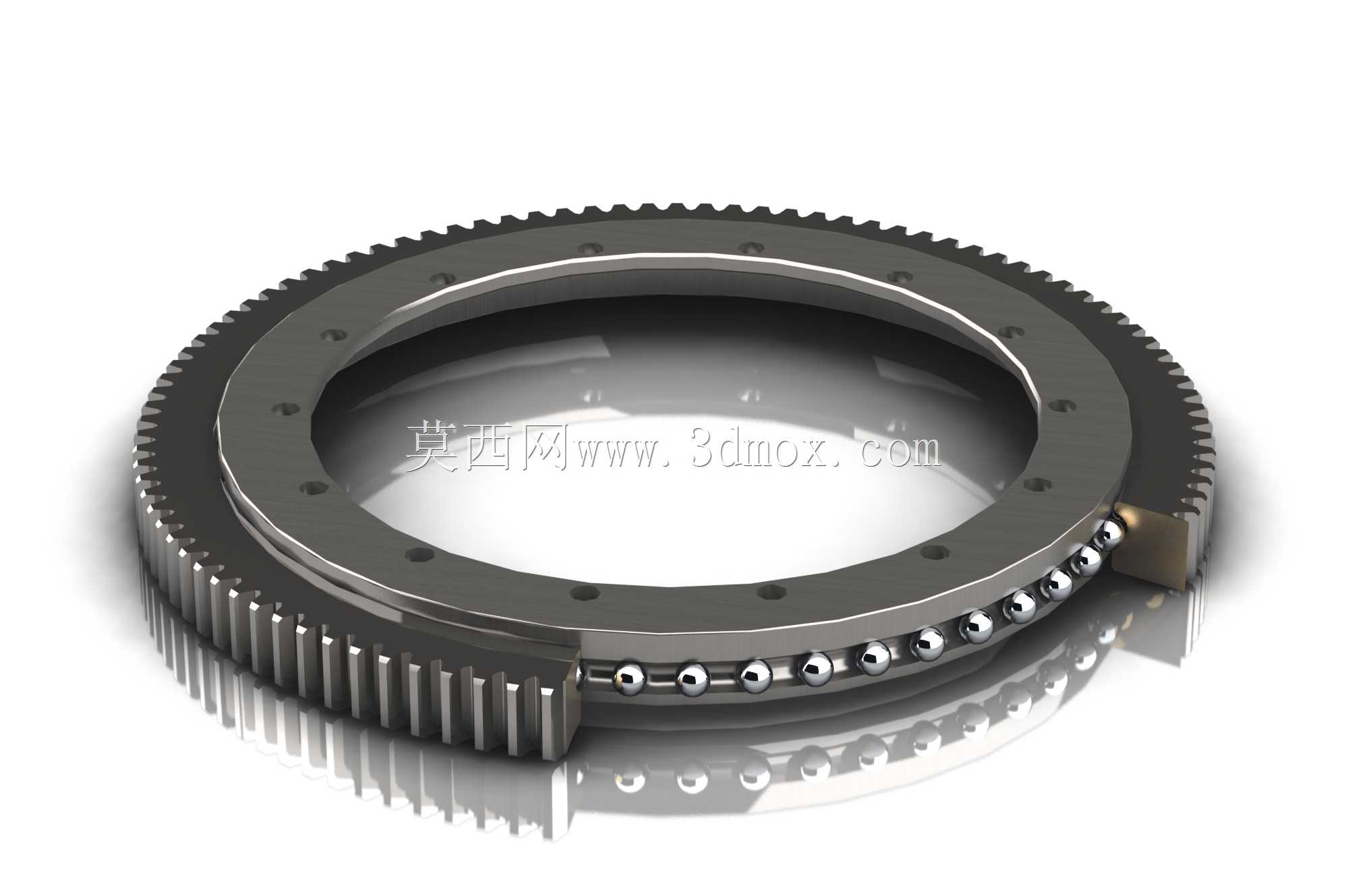

这类带外齿的单排滚珠回转支承，是重载回转工况里的核心承载部件，日常在工程机械、港口设备、风电装备、自动化回转工作台里都能见到它的身影，核心作用是在两部分结构做相对回转运动的同时，承受轴向载荷、径向载荷以及倾覆力矩，相当于把回转支撑和传动齿圈集成到了一体，省去了额外布置外啮合齿轮的安装空间。从结构设计逻辑来看，这个回转支承采用单排四点接触球的承载结构，滚动体选用钢珠，沿内外圈的滚道排布，通过保持架将钢珠等距分隔，避免滚动体之间相互摩擦挤压，降低运转过程中的阻力损耗和磨损速率。外圈集成了外直齿齿形，可直接与驱动小齿轮啮合实现回转驱动，不需要额外加装传动齿圈，大幅简化了主机的传动结构设计，减少了装配环节的同轴度调整工作量。内圈和外圈分别设计有均匀排布的安装螺栓孔，安装时可通过高强度螺栓分别与固定基座和回转工作台面连接，安装孔的位置度公差在设计时做了严格控制，保证装配后支承的回转中心与设备的回转基准重合，避免运转过程中出现偏载、卡滞的问题。密封结构布置在内外圈的配合间隙处，可阻挡外界的粉尘、水汽进入滚道内部，同时防止滚道内的润滑脂泄漏，延长维护周期，适配多粉尘、户外露天的作业场景。在选型匹配时，需要结合设备的最大倾覆力矩、额定轴向径向载荷、回转转速来确认滚道的接触角参数以及钢珠的直径、数量，外齿的模数、齿数需要和驱动端的小齿轮参数匹配，保证传动侧隙处于合理范围，既不会因为侧隙过大导致回转定位精度不足，也不会因为侧隙过小出现运转卡滞、齿面异常磨损的问题。安装边界上，支承的上下安装面需要保证足够的平面度，避免螺栓锁紧后支承圈体出现变形，导致滚道受力不均，提前出现点蚀、磨损失效。这类集成式回转支承相比分体式的回转支撑加齿圈的结构，整体轴向尺寸更紧凑，对于安装空间受限的回转类设备来说，能有效降低主机的整体结构高度，减轻设备自重，同时集成式的结构在出厂前已经完成了滚道间隙调整和预紧力匹配，现场装配不需要再做复杂的间隙调整，能大幅缩短设备的装配周期。日常运维中只需要定期通过注油嘴向滚道内补充润滑脂，检查密封件的完好状态，检查连接螺栓的预紧力矩即可，维护难度较低。
