立式安装数控变频驱动调速支架装置

项目分类:3D模型 发布时间:2021-10-12 ID:316922
  • 立式安装数控变频驱动调速支架装置
  • 立式安装数控变频驱动调速支架装置
  • 立式安装数控变频驱动调速支架装置
  • 立式安装数控变频驱动调速支架装置
  • 立式安装数控变频驱动调速支架装置

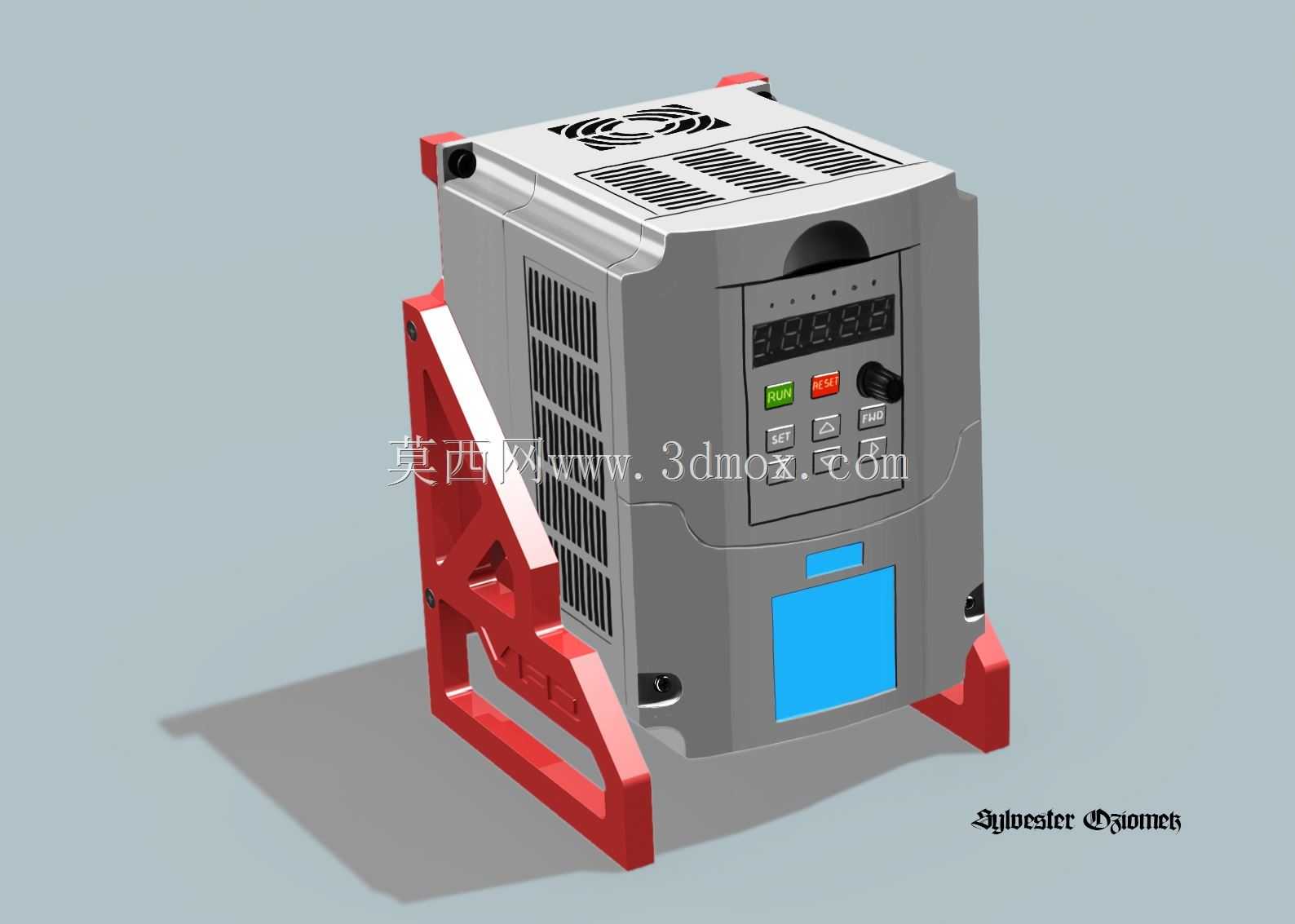

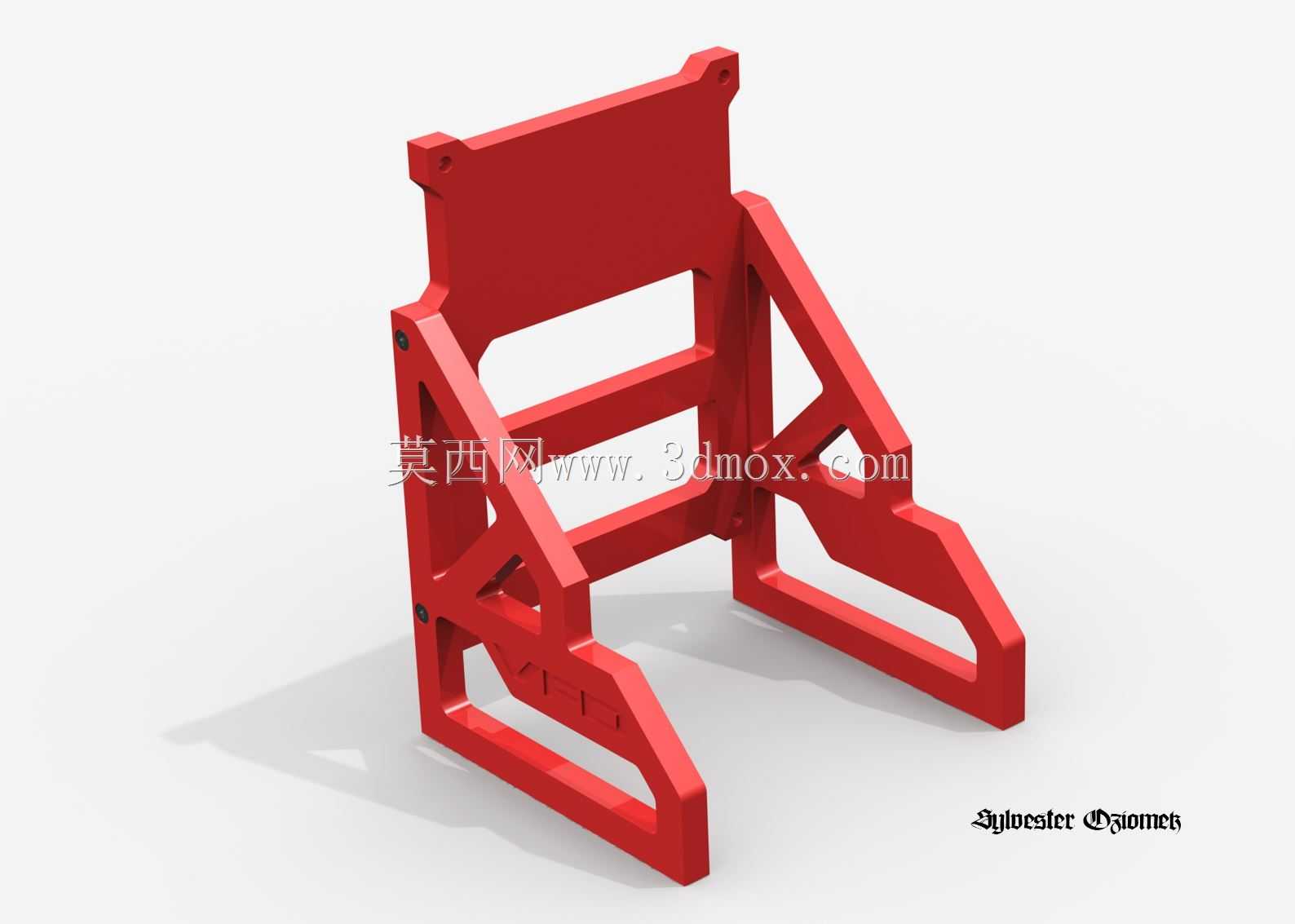

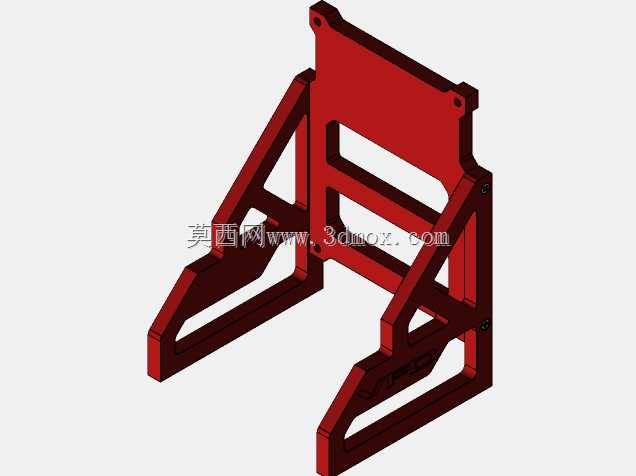

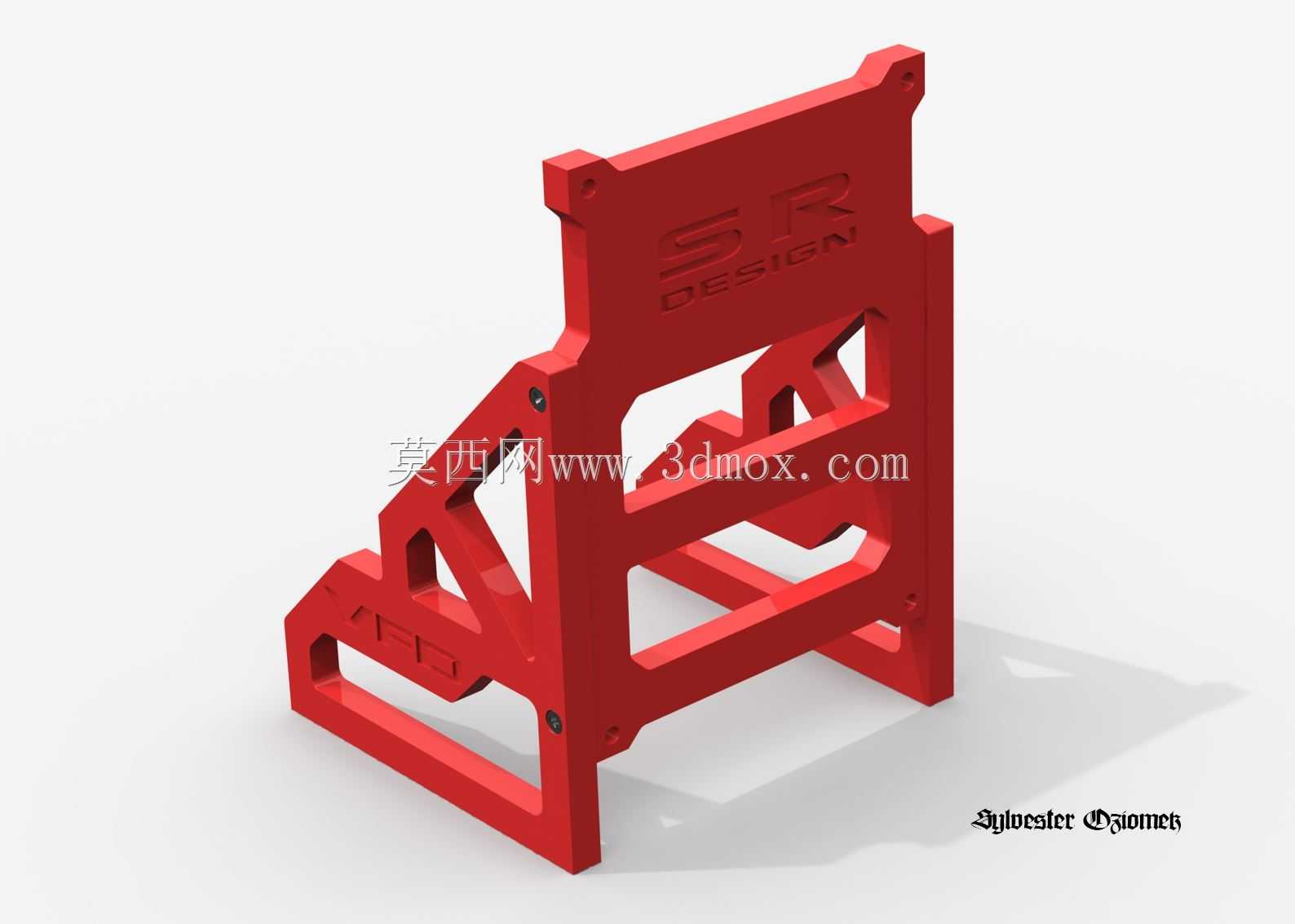

在数控切割、铣削加工以及桌面级3D打印的作业场景里,变频驱动单元的安装姿态一直是现场布线、运维环节容易被忽略的细节。多数常规VFD默认采用壁挂式安装结构,需要在设备机架、墙面预先打孔固定,不仅增加现场装配的工序,在紧凑型设备的有限舱内空间里,壁挂安装还容易挤占走线槽、操作按钮的布置位置,甚至会因为安装面不平整导致设备壳体受力不均,长期运行下出现接线端子松动、散热风道偏移的问题。这套立式变频调速安装支架的设计,核心就是解决无壁挂条件下的VFD垂直固定需求,让变频驱动单元可以直接稳定放置在设备台面、机架层板上,无需额外预制安装孔位。从结构设计逻辑来看,支架采用双侧支撑的框架式构型,红色支撑构件从VFD底部两侧向上承托,底部延伸出水平支撑脚,整体形成稳定的三角受力结构,支撑脚的接触面积经过核算,能够在设备正常运行的振动工况下保持整机不发生滑移、侧倾。支架与VFD壳体的连接点位避开了设备本体的散热格栅、接线端口位置,不会遮挡设备侧面、顶部的通风散热通道,保证VFD在长时间高频输出工况下的散热效率不受安装结构影响。支架的安装边界充分适配主流紧凑型VFD的外形尺寸,预留的操作间隙不会遮挡设备正面的参数显示屏、功能按键、调节旋钮以及状态指示灯,操作人员在设备运行过程中可以直接完成参数调整、运行状态查看、故障复位等操作,无需额外预留伸手操作的冗余空间。在实际应用中,这套支架可以直接适配数控切割机的控制柜台面、小型数控铣床的侧方机架层板、桌面3D打印机的设备旁侧空位,不需要对原有设备的结构做打孔、焊接等改造,直接放置即可完成变频单元的部署,大幅缩短现场设备改造、组装的周期。支架的结构构型同时兼顾了线缆的走线空间,VFD底部的动力线、控制线可以顺着支架的支撑框架内侧排布,避免线缆散乱堆积在设备表面,也能减少加工现场的切屑、冷却液飞溅对线缆接头的侵蚀。针对不同功率段的紧凑型VFD,支架的支撑跨度预留了一定的调节余量,不需要重新开模制作支架就能适配相近尺寸的变频驱动单元,在小批量设备组装、旧设备变频改造的场景里具备很好的通用性。
