适配3D打印的十二件装冲孔头收纳套盒

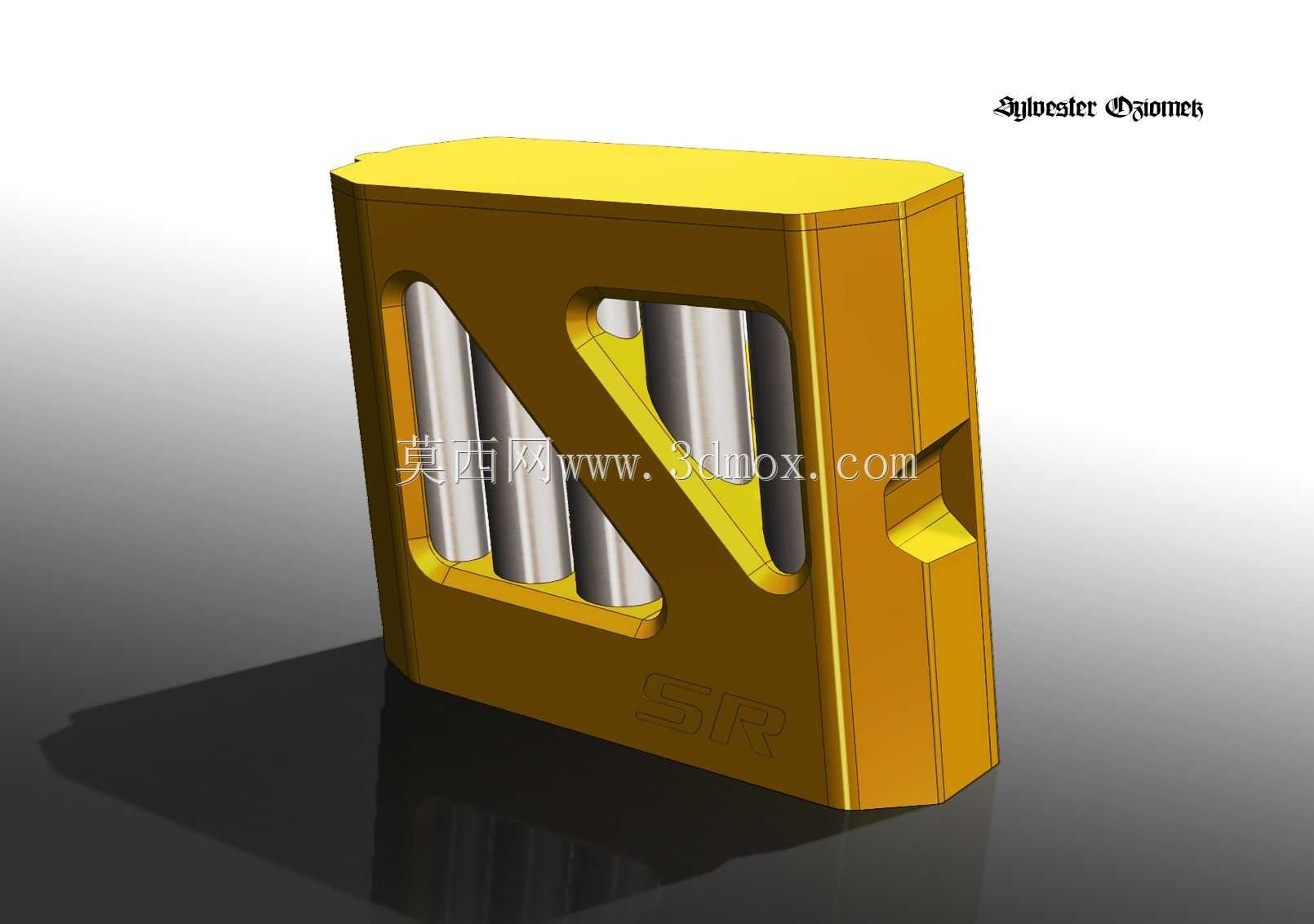

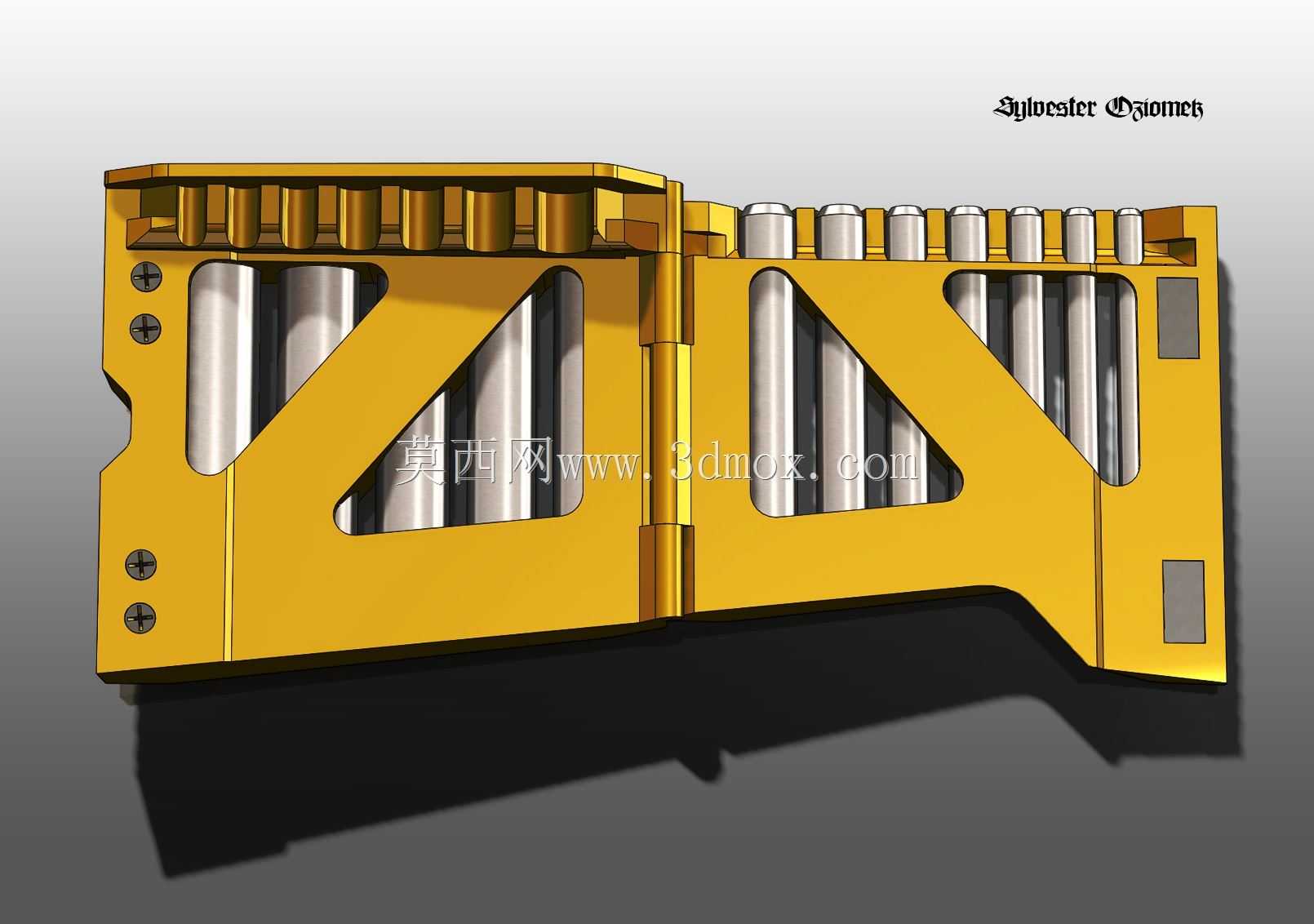

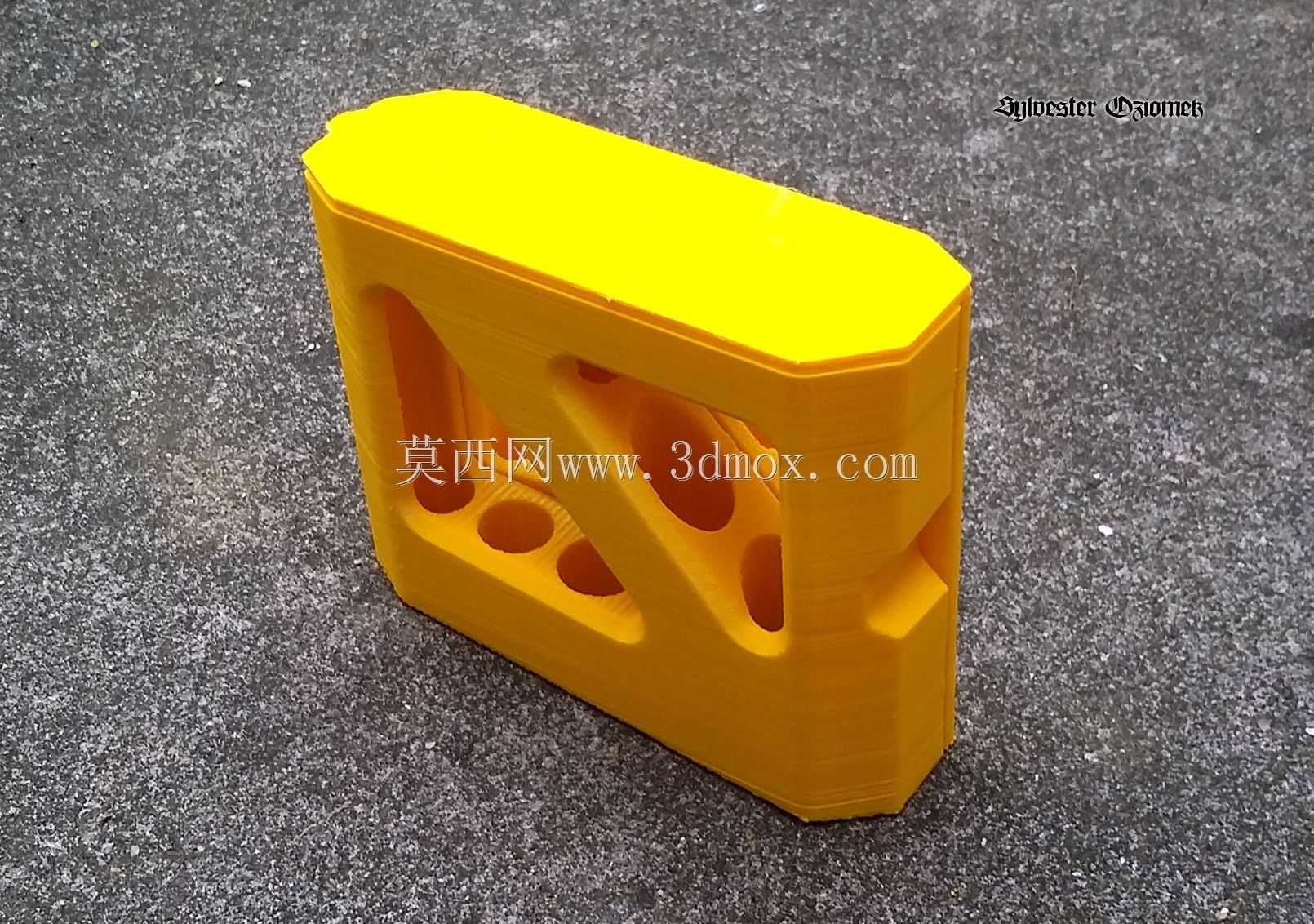

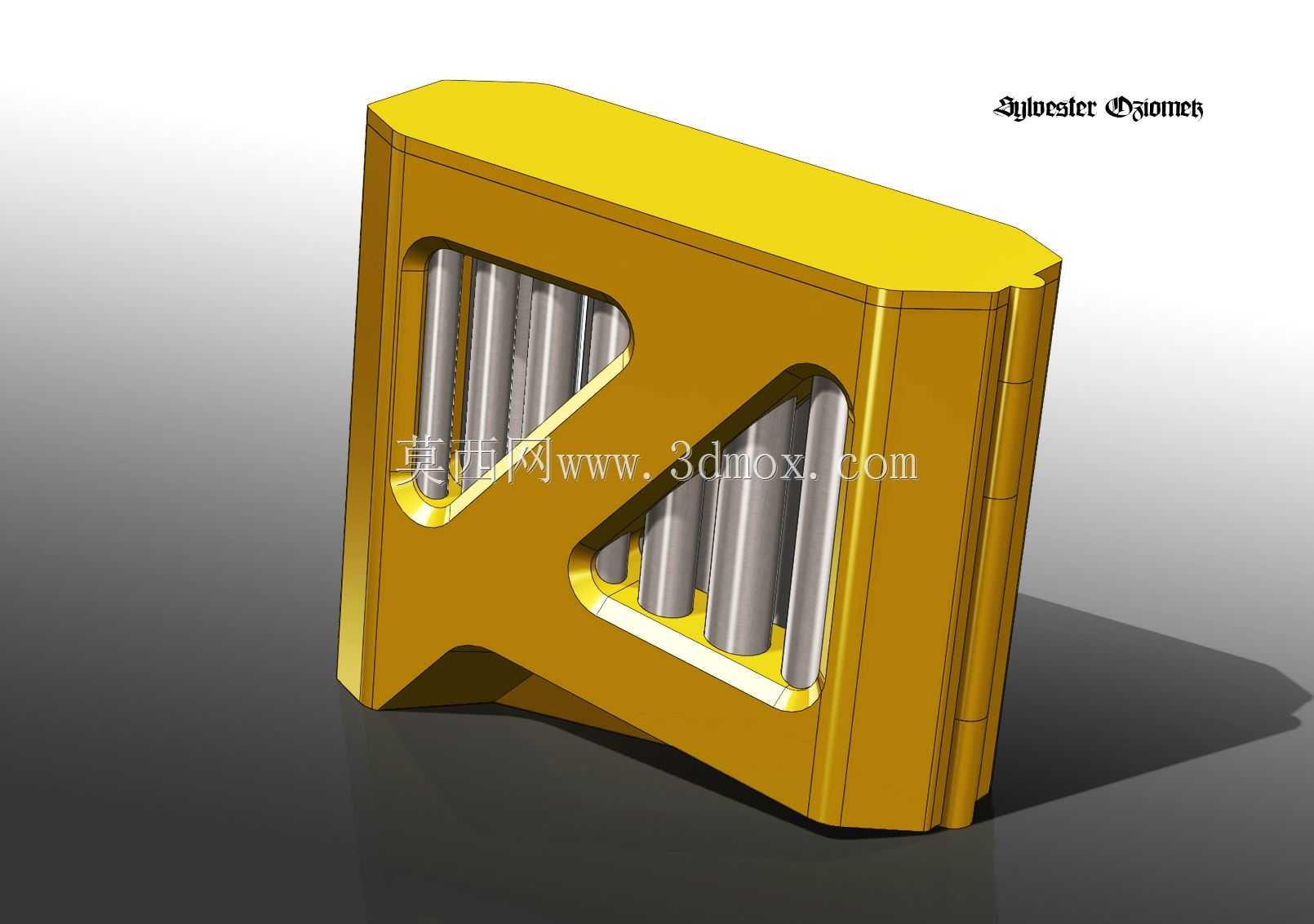

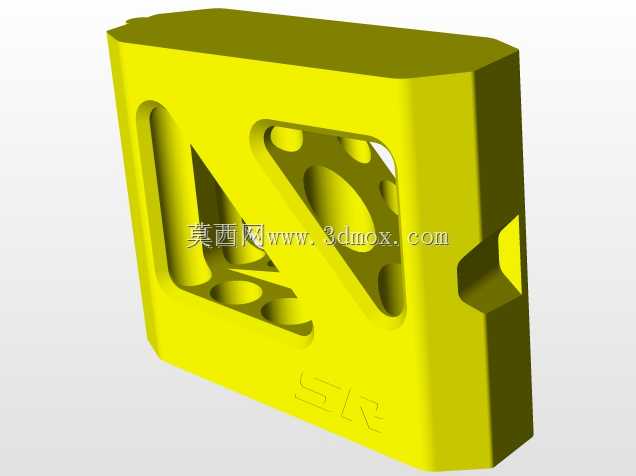

在五金加工、小型钣金冲孔作业的现场场景里，作业人员往往需要携带多组不同规格的冲孔头完成不同孔径的加工任务，零散放置的冲头不仅容易丢失，刃口磕碰后还会直接影响冲孔加工的断面质量，这款套盒正是针对这类现场工装收纳需求设计的专用承载容器。套盒整体采用类长方体的切角外形设计，边角做了钝化处理，避免日常取放时剐蹭操作人员手部，盒体侧面开设了S形的镂空观察窗，无需打开盒体就能直观看到内部存放的冲头规格，同时镂空结构也能减少打印耗材的用量，降低单件制造成本。盒体内部设置了十二个独立的柱状容纳腔，每个腔室的内径与对应规格冲头的柄部尺寸做了小间隙配合，冲头放入后不会在盒内晃动窜动，避免冲头刃口与腔壁发生碰撞损伤。盒体的闭合结构采用磁铁加螺钉的组合锁紧方式，日常频繁取放冲头时依靠磁铁的吸合力即可实现快速开合，需要长期收纳或转运时，拧紧侧边的锁紧螺钉就能保证盒体不会意外打开，适配车间内工位存放、外出上门加工携带等多种使用场景。设计阶段充分考虑了3D打印的工艺特性，所有结构均做了无悬空的自支撑优化，打印时无需额外添加支撑结构，打印完成后仅需简单去除毛边即可投入使用，不需要后续的二次机加工。套盒的外形尺寸控制在手掌可握持的范围内，可直接放入工装腰包或工具柜的标准抽屉格内，安装边界适配常规工具收纳的空间尺寸，不会额外占用过多的工位存储空间。盒体表面预留了标识区域，可根据存放冲头的规格做激光打标或粘贴标识，方便作业人员快速识别取用，整体结构没有易损的薄壁或脆弱连接部位，能够承受车间日常使用中的磕碰与跌落，满足工业现场的使用强度要求。
