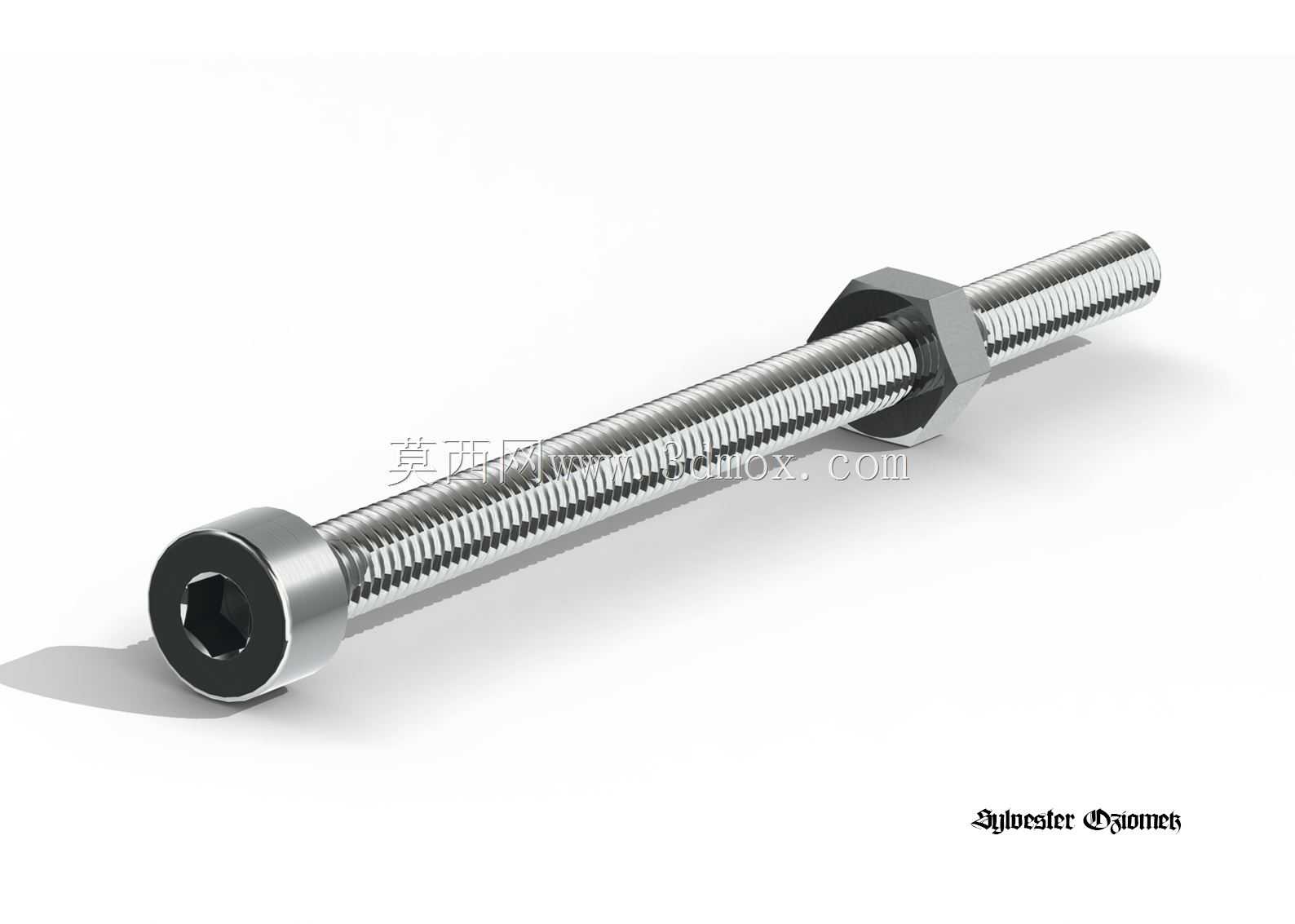

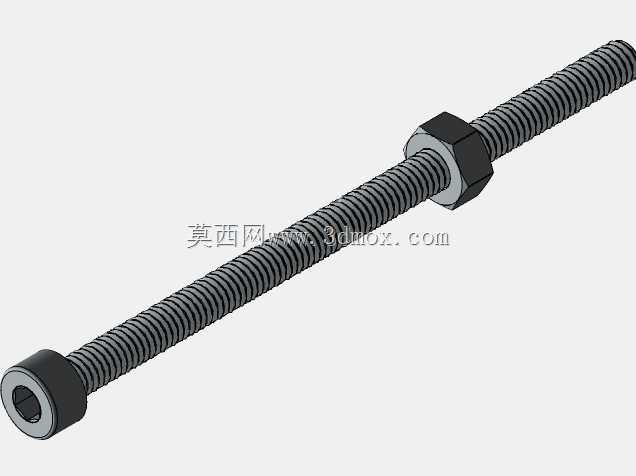

内六角圆柱头M4带配套螺母紧固组件

这套紧固组件适配数控机床冷却管路的固定安装场景，在机床切削液喷淋回路的布局中，这类带配套螺母的长螺栓主要用于将冷却管路支架、喷嘴调节座固定在机床钣金或滑台结构上，避免机床高速往复移动时管路出现晃动移位，保障切削液能精准喷射到刀具切削区域，带走加工产生的切屑与切削热。组件采用ISO公制粗牙螺纹规格，螺栓公称直径4mm，有效螺纹长度覆盖70mm行程，配套的六角螺母厚度3.5mm，螺纹配合公差选用6H/6g的通用配合等级，既可以保证手动拧紧时的顺畅度，也能在设备长期运行的振动环境下保持足够的锁紧力，不会出现螺纹松脱导致的管路偏移问题。从设计逻辑上看，螺栓头部选用内六角圆柱头形式，相比外六角结构，圆柱头的圆柱面可以更好地嵌入支架的沉孔内，安装后头部不会突出支架表面，避免机床运动过程中挂扯冷却管路或操作人员的工装线缆，内六角的驱动形式也适合在狭窄的机床内部空间使用，只要用对应规格的内六角扳手就能完成拧紧操作，不需要预留外六角扳手所需的大回转空间。在安装边界上，螺栓穿过支架安装孔后，露出的螺纹段可以根据被固定件的实际厚度灵活调整螺母的锁紧位置，不需要额外配置垫片就能实现稳定压紧，粗牙螺纹的牙型角度为60度，螺距0.7mm，相比同规格细牙螺纹，粗牙的抗磨损性能更好，在需要频繁调整管路位置的场景下，多次拆装也不会出现螺纹滑牙的问题。这类紧固件除了机床冷却系统的应用外，也可以用于小型自动化设备的钣金护板固定、电子设备内部结构件连接等场景，建模时还原了螺纹的完整牙型细节，头部的内六角驱动槽、螺母的六角对边尺寸都按照通用紧固件标准参数制作，装配时可以直接调用到设备整体装配体中，不需要额外调整配合尺寸，能有效减少结构设计阶段的标准件建模工作量。
