壁挂式自动皂液分配装置结构设计

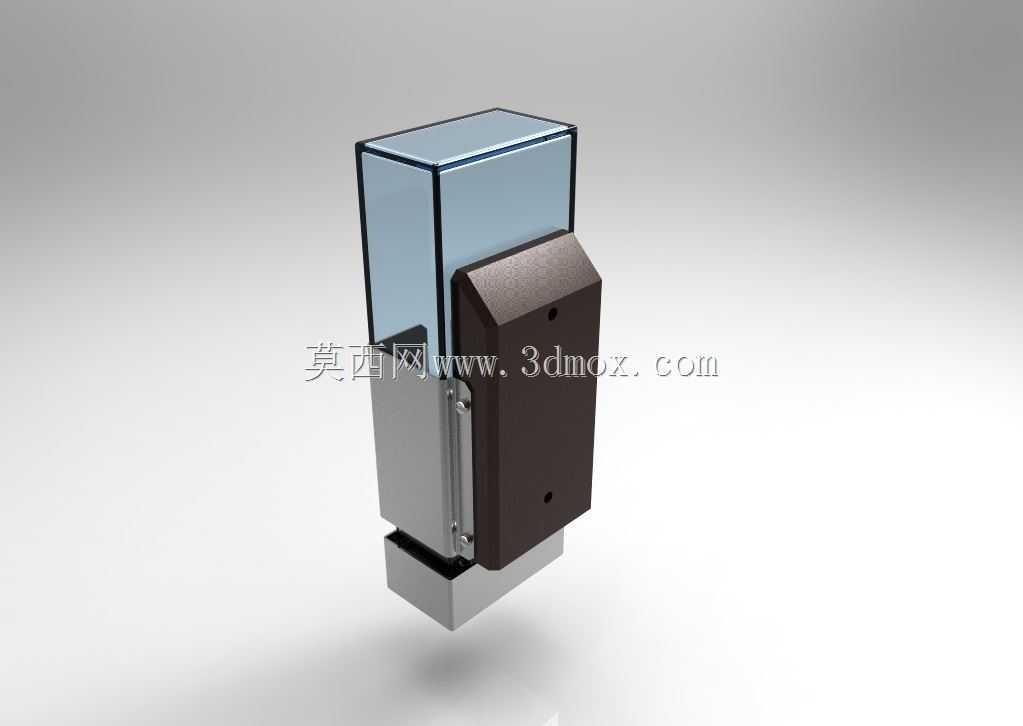

这款壁挂式皂液分配装置的结构设计，核心围绕公共卫浴场景的高频使用需求展开，在做整体结构排布时，首先考虑的是墙面安装的适配性，装置整体采用竖向窄长的造型，背部预留平整的壁挂贴合面，可适配常规瓷砖墙面、卫浴间实体墙的安装要求，不会占用过多台面空间，尤其适合紧凑型公共卫生间、小户型家用卫浴区的布置需求。装置的储液腔采用透明可视的结构设计，使用者无需打开腔体即可直观判断剩余皂液容量，方便运维人员及时补充皂液，避免出现空液无法使用的情况，经结构核算，储液腔的有效容积约366.75ml，按照单次出液0.8-1ml的常规给皂量计算，满液状态可满足350次以上的使用需求，大幅降低日常补液的频次。出液控制机构设置在装置下部，采用按压触发的结构逻辑，触发按键的受力角度经过反复调整，使用者单手即可完成按压出液操作，按键的按压行程控制在8-12mm区间，既不会因为行程过短导致误触出液，也不会因为行程过长造成按压费力的问题，适配不同年龄段使用者的按压力度需求。在结构密封设计上，储液腔与出液机构的衔接位置采用嵌入式密封结构，可有效避免皂液渗漏，即使装置长期处于卫浴间高湿度环境，也不会出现皂液沿壁滴落、污染墙面的问题。装置外壳采用分体式卡扣装配结构，无需额外紧固件即可完成外壳的拆装，日常维护清理时可快速拆开外壳，对出液口、储液腔内壁进行清洁，避免长期使用残留皂液结垢堵塞出液通道。整体外形的边角全部做R3-R5的圆角过渡处理，没有尖锐棱角，避免人员磕碰受伤，符合卫浴类产品的安全设计要求。装置下部的出液口位置做内凹式设计，出液时皂液可直接滴落到使用者掌心，不会沿装置外壁流淌，保持装置外部的整洁度。在做三维结构建模时，各部件的装配间隙预留0.2-0.3mm的公差余量，既保证各活动部件的动作顺畅，也避免间隙过大出现结构晃动的问题，壁挂安装孔位的间距按照常规卫浴挂件的安装标准设置，可兼容市面常见的膨胀螺丝、免钉胶贴两种安装方式，用户可根据墙面材质自主选择安装方案，无需额外定制安装配件。
