适配手用锯条的3D打印握持式金属锯柄结构

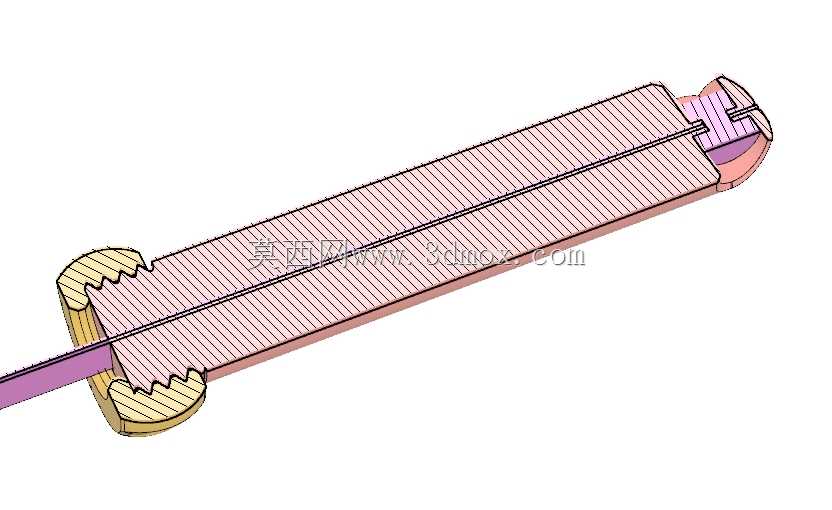

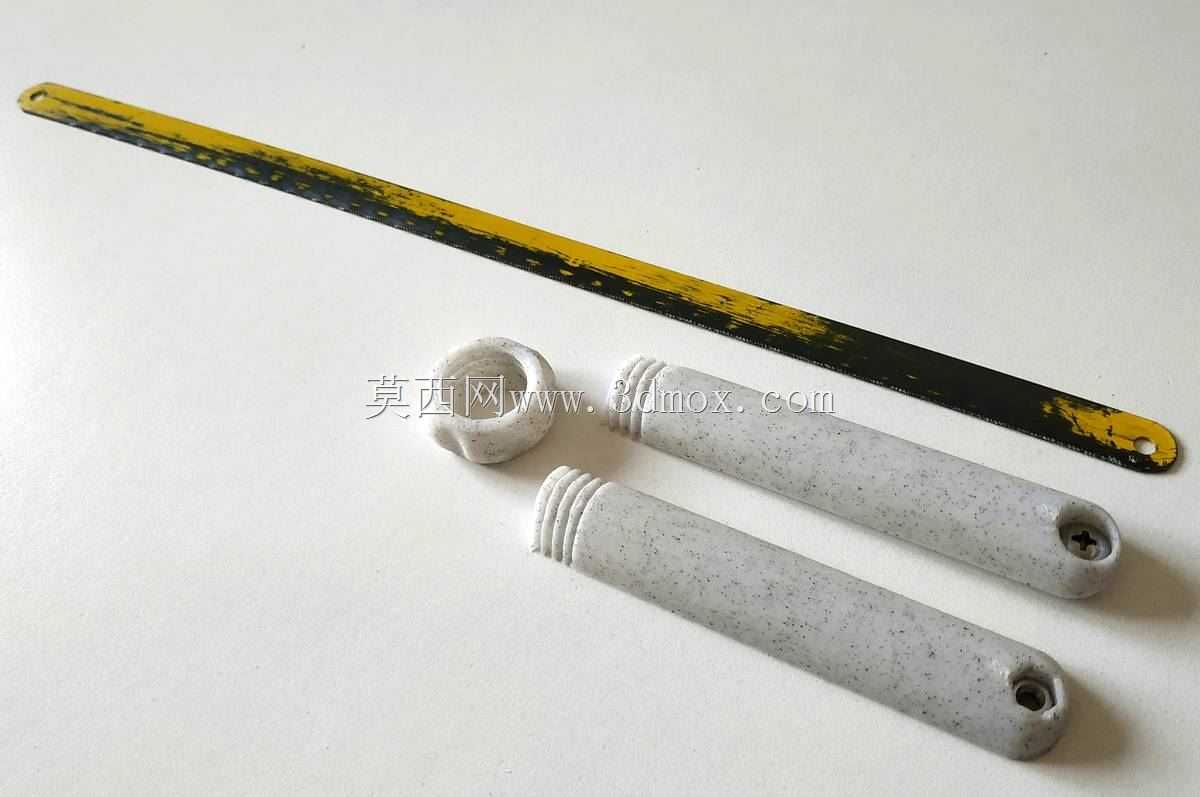

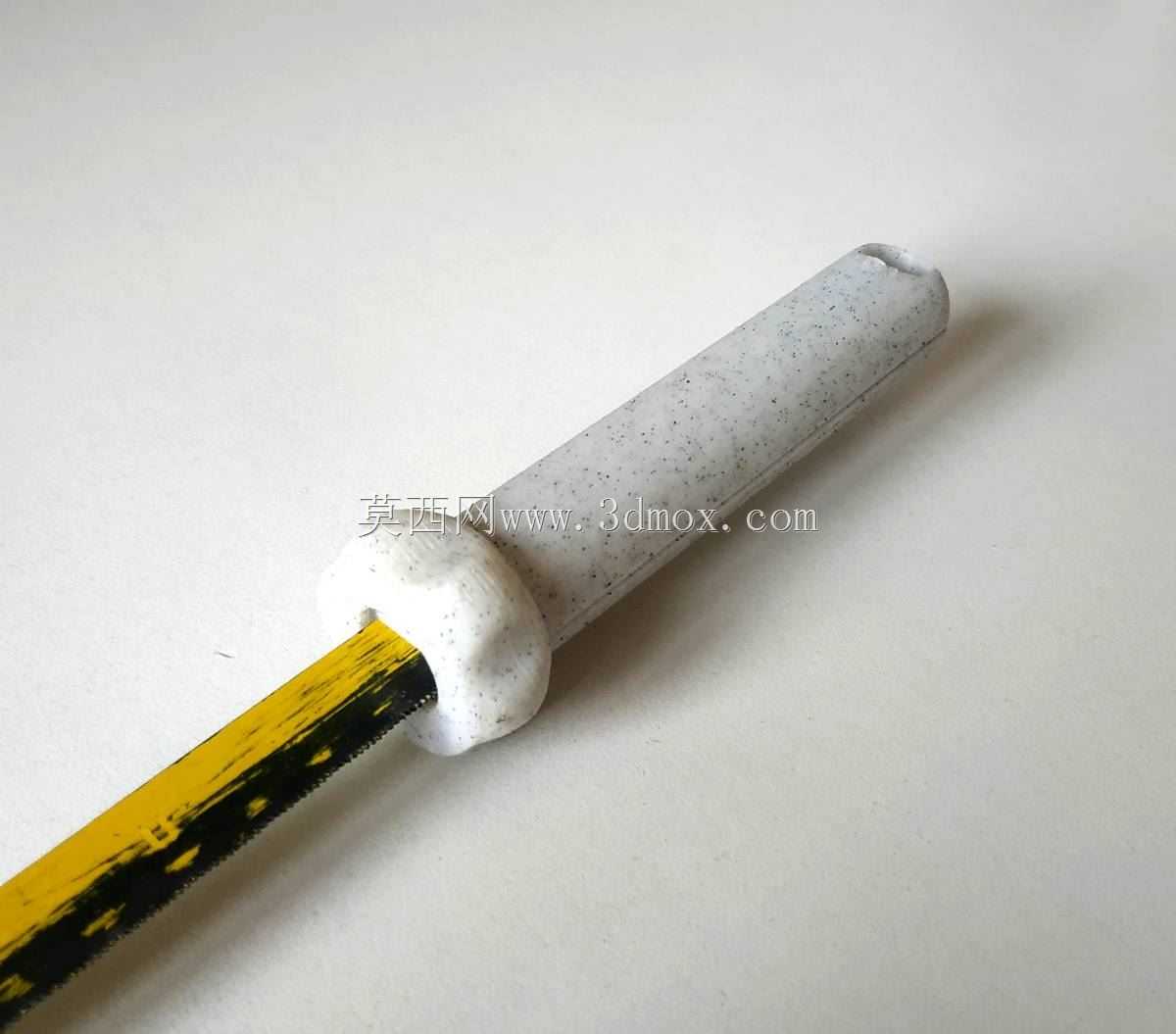

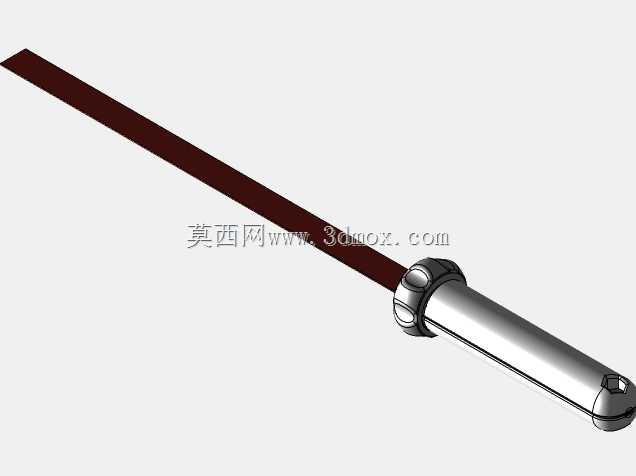

日常维修、小件手工下料、模型制作等场景中，常规手锯往往存在整体尺寸偏大、狭小空间操作受限的问题，很多作业场景下仅需要短段锯条完成局部裁切，此时缺少适配的握持结构就会导致操作发力困难，甚至出现锯条弯折、划伤手部的安全隐患，这款锯柄正是针对这类零散手工锯切需求设计的独立握持结构。从实际使用逻辑出发，该锯柄采用长圆柱握持形态，整体轮廓贴合人手自然握持的弧度，表面做了细微的麻面纹理处理，即便手上沾有少量切削液、金属碎屑也能保持足够的握持摩擦力，不会出现发力打滑的问题。柄身末端预留了挂装孔位，日常收纳时可以直接挂在工具墙挂钩上，不会和零散小工具混放导致取用不便。锯条安装端做了限位包裹结构，锯条插入后不会出现左右偏摆，配合标准M4螺母与螺钉的锁紧方式，锁紧力足够覆盖手工锯切金属薄板、塑料型材、木质小件时的切削反力，不会出现锯条松脱的问题。设计阶段特意做了无支撑3D打印的结构优化，整个柄身的安装槽、锁紧孔、外轮廓都没有需要额外添加支撑的悬空结构，打印完成后仅需要简单去除打印层纹就可以直接装配使用，不需要二次打磨或者切削加工，普通桌面级FDM3D打印机就可以完成制作，打印容错率很高。安装边界上，柄身的锁紧槽宽度适配常规厚度的手用钢锯条，锯条插入深度经过反复验证，既保证足够的夹持长度避免锯条从根部断裂，又不会因为插入过深导致有效锯切长度被过度占用，锁紧螺钉的孔位正对锯条的标准安装孔，不需要额外对锯条进行打孔或者裁切改造，拿到常规市售手用锯条就可以直接装配。实际操作时，握持位置距离锯条切削段有足够的安全距离，包裹结构可以挡住锯切时飞溅的细小切屑，避免切屑刮伤握持的手部，相比直接用手捏持锯条作业的方式，发力效率提升明显，锯切时的压力可以均匀传递到整条锯条的切削齿上，不会出现局部压力过大导致锯条崩断的问题。这类轻量化的锯柄尤其适合设备维修现场的临时裁切、DIY手工制作的小件加工、教学场景下的金工实习操作，不需要携带完整的重型手锯，仅需要搭配几段备用锯条就可以完成多数小型锯切作业，整体重量轻便，长时间握持作业也不会出现手部酸胀的问题。
